申请日2016.01.05
公开(公告)日2016.06.08
IPC分类号B01F13/10; B01F7/16; B01F7/18; B01F7/22; C02F1/52
摘要
一种高效环保的污水处理用絮凝搅拌罐，包括罐体，所述罐体侧壁内填充有消音棉，所述罐体内设有主搅拌轴，所述主搅拌轴与位于罐体上方的电机相连接，所述主搅拌轴的上部对称设有连接杆，所述连接杆与主搅拌轴垂直设置，连接杆的另一端固定设有副搅拌轴，所述副搅拌轴与主搅拌轴平行设置，副搅拌轴上均匀设有若干第一搅拌叶片，所述罐体的内侧壁上设有第二搅拌叶片，所述第一搅拌叶片和第二搅拌叶片交错设置。本实用新型的有益效果是第一搅拌叶片、第二搅拌叶片和第三搅拌叶片对污水进行搅拌处理，螺旋叶片对污水进行强制循环，提高了污水与絮凝剂的混合效果，曝气装置进一步提高了污水与絮凝剂的混合程度。
权利要求书
1.一种高效环保的污水处理用絮凝搅拌罐，包括罐体，其特征在于，所述罐体侧壁内填充有消音棉，所述罐体内设有主搅拌轴，所述主搅拌轴与位于罐体上方的电机相连接，所述主搅拌轴的上部对称设有连接杆，所述连接杆与主搅拌轴垂直设置，连接杆的另一端固定设有副搅拌轴，所述副搅拌轴与主搅拌轴平行设置，副搅拌轴上均匀设有若干第一搅拌叶片，所述罐体的内侧壁上设有第二搅拌叶片，所述第一搅拌叶片和第二搅拌叶片交错设置;所述主搅拌轴的下半部设有螺旋叶片，所述螺旋叶片的外部设置有循环套筒，循环套筒底部与罐体底部固定连接，循环套筒的底部侧壁上开设有循环口，所述循环套筒的外侧壁上设有第三搅拌叶片，所述第三搅拌叶片和第一搅拌叶片交错设置;所述罐体底部设有曝气装置，所述曝气装置通过气管与位于罐体外部的风机相连接，所述曝气装置包括外环管、内环管和若干连接管，外环管和内环管通过若干连接管相连通，所述外环管、内环管和连接管上设有若干出气孔;所述气管上还设置有空气过滤器。
2.根据权利要求1所述的一种高效环保的污水处理用絮凝搅拌罐，其特征在于，所述电机通过支架固定在罐体上方。
3.根据权利要求1或2所述的一种高效环保的污水处理用絮凝搅拌罐，其特征在于，所述罐体顶部开设有进料口。
4.根据权利要求3所述的一种高效环保的污水处理用絮凝搅拌罐，其特征在于，所述罐体底部开设有出料口。
5.根据权利要求1所述的一种高效环保的污水处理用絮凝搅拌罐，其特征在于，所述空气过滤器从上至下依次为大分子过滤层和小分子过滤层。
说明书
一种高效环保的污水处理用絮凝搅拌罐
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种高效环保的污水处理用絮凝搅拌罐。
背景技术
污水处理是为污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多的走进寻常百姓的日常生活中。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。
在污水处理中，其中有一个步骤便是絮凝。絮凝是指使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固液分离的目的。传统的絮凝搅拌罐结构复杂，操作繁琐，而且搅拌效果差，搅拌不充分;此外，在搅拌时的产生较大的噪音。
实用新型内容
本实用新型的目的在于提供一种高效环保的污水处理用絮凝搅拌罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

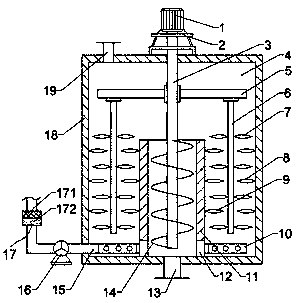

一种高效环保的污水处理用絮凝搅拌罐，包括罐体，所述罐体侧壁内填充有消音棉，所述罐体内设有主搅拌轴，所述主搅拌轴与位于罐体上方的电机相连接，所述主搅拌轴的上部对称设有连接杆，所述连接杆与主搅拌轴垂直设置，连接杆的另一端固定设有副搅拌轴，所述副搅拌轴与主搅拌轴平行设置，副搅拌轴上均匀设有若干第一搅拌叶片，所述罐体的内侧壁上设有第二搅拌叶片，所述第一搅拌叶片和第二搅拌叶片交错设置;所述主搅拌轴的下半部设有螺旋叶片，所述螺旋叶片的外部设置有循环套筒，循环套筒底部与罐体底部固定连接，循环套筒的底部侧壁上开设有循环口，所述循环套筒的外侧壁上设有第三搅拌叶片，所述第三搅拌叶片和第一搅拌叶片交错设置;所述罐体底部设有曝气装置，所述曝气装置通过气管与位于罐体外部的风机相连接，所述曝气装置包括外环管、内环管和若干连接管，外环管和内环管通过若干连接管相连通，所述外环管、内环管和连接管上设有若干出气孔;所述气管上还设置有空气过滤器。
作为本实用新型进一步的方案：所述电机通过支架固定在罐体上方。
作为本实用新型再进一步的方案：所述罐体顶部开设有进料口。
作为本实用新型再进一步的方案：所述罐体底部开设有出料口。
作为本实用新型再进一步的方案：所述空气过滤器从上至下依次为大分子过滤层和小分子过滤层。
本实用新型的有益效果是第一搅拌叶片、第二搅拌叶片和第三搅拌叶片对污水进行搅拌处理，螺旋叶片对污水进行强制循环，提高了污水与絮凝剂的混合效果，曝气装置进一步提高了污水与絮凝剂的混合程度;消音棉使得搅拌时的噪音小，减小了噪音污染。
