申请日2016.01.20
公开(公告)日2016.08.31
IPC分类号B01D35/027
摘要
本实用新型提供一种污水处理池升降排污装置，涉及污水处理池装置领域，包括污水池，所述污水池底部放置有底板，所述底板上可拆卸固定设有过滤器，所述底板还设有若干固定装置，所述固定装置还与拉绳连接，所述拉绳顶部固定在拉伸装置上，本实用新型结构简单，成本低，可以高效去除沉积在底部的淤泥，提高污水处理效率。
权利要求书

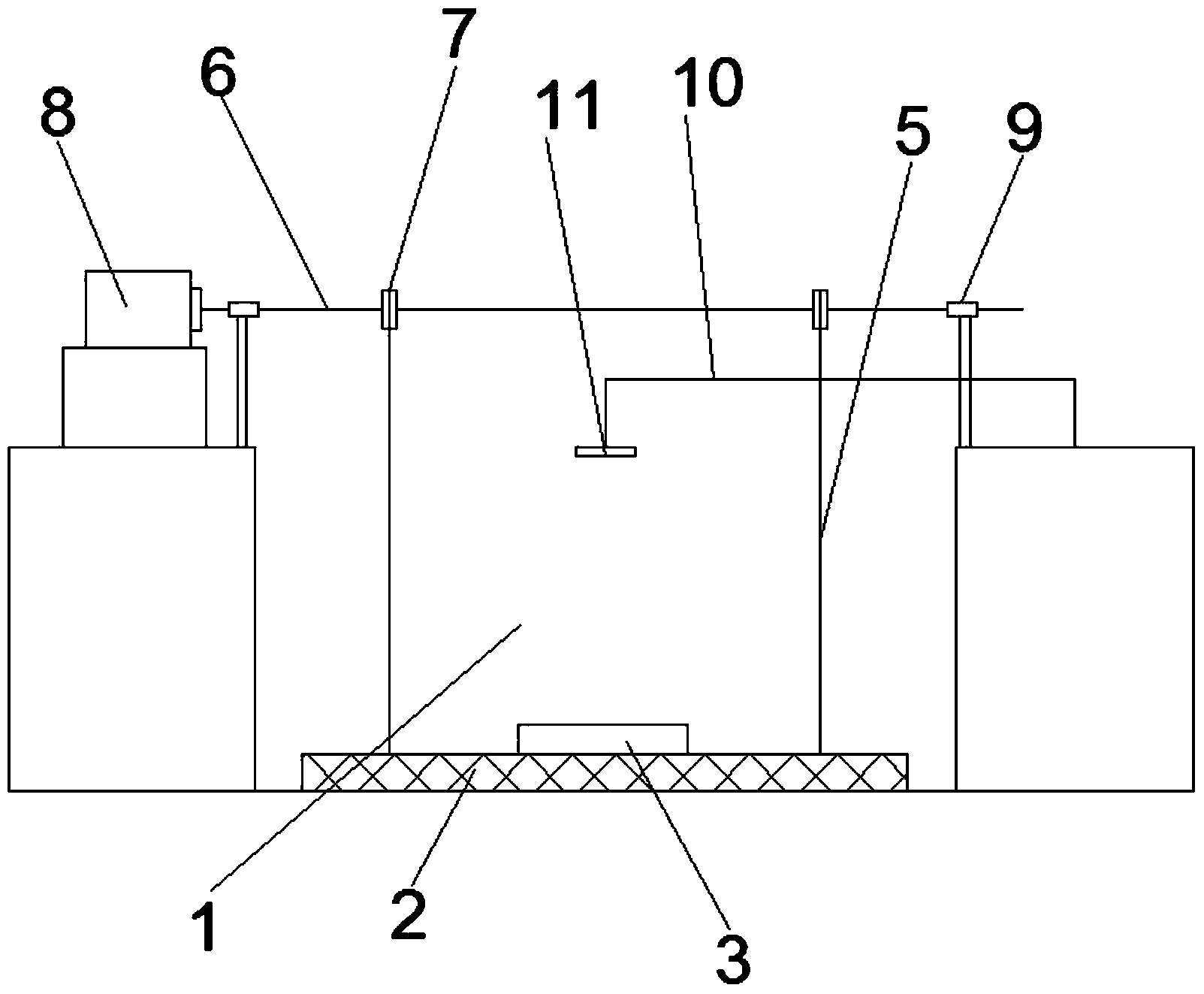

1.一种污水处理池升降排污装置，包括污水池，其特征在于，所述污水池底部放置有底板，所述底板上可拆卸固定设有过滤器，所述底板还设有若干固定装置，所述固定装置还与拉绳连接，所述拉绳顶部固定在拉伸装置上。
2.如权利要求1所述的一种污水处理池升降排污装置，其特征在于，所述固定装置包括两个，位于所述底板的宽的中线上，且关于所述底板的长的中线对称分布，所述拉绳设有两个，与所述固定装置连接。
3.如权利要求1所述的一种污水处理池升降排污装置，其特征在于，所述拉伸装置包括转轴、收紧轮、电机和轴承，所述收紧轮安装在所述转轴上，转轴固定在轴承内与电机连接，轴承固定架设在污水池两侧，所述拉绳固定连接在所述收紧轮上。
4.如权利要求1所述的一种污水处理池升降排污装置，其特征在于，还包括压斜装置，压斜装置包括支撑架，所述支撑架一端固定在污水池外部，另一端底部设有伸缩压板，位于所述底板前侧的上方。
5.如权利要求4所述的一种污水处理池升降排污装置，其特征在于，所述伸缩压板位于所述过滤器及底板前边之间的区域上方。
说明书
一种污水处理池升降排污装置
技术领域
本实用新型涉及污水处理池装置领域，具体涉及一种污水处理池升降排污装置。
背景技术
污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，污水处理与环境的好坏息息相关，在大型污水处理场所，需要用到污水处理池，污水中存在很多有害物质，会腐蚀污水处理池，常用过滤器过滤，过滤器在长期使用后，会沉积较多的污泥和杂质，大型污水处理池中的过滤器在水池中不易清洗，需找专门的人员进行清洗，费时费力还费钱。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水处理池升降排污装置，可以方便清理污水池底部的杂质，提高污水处理效率。
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种污水处理池升降排污装置，包括污水池，所述污水池底部放置有底板，所述底板上可拆卸固定设有过滤器，所述底板还设有若干固定装置，所述固定装置还与拉绳连接，所述拉绳顶部固定在拉伸装置上。
进一步的，所述固定装置包括两个，位于所述底板的宽的中线上，且关于所述底板的长的中线对称分布，所述拉绳设有两个，与所述固定装置连接。
进一步的，所述拉伸装置包括转轴、收紧轮、电机和轴承，所述收紧轮安装在所述转轴上，转轴固定在轴承内与电机连接，轴承固定架设在污水池两侧，所述拉绳固定连接在所述收紧轮上。
进一步的，还包括压斜装置，压斜装置包括支撑架，所述支撑架一端固定在污水池外部，另一端底部设有伸缩压板，位于所述底板前侧的上方。
进一步的，所述伸缩压板位于所述过滤器及底板前边之间的区域上方。
本实用新型提供了一种污水处理池升降排污装置，通过设置污水池，污水池底部放置有底板，底板上可拆卸固定设有过滤器，底板还设有若干固定装置，固定装置还与拉绳连接，拉绳顶部固定在拉伸装置上，使得过滤沉积后，拉出底板倒走淤泥，同时露出过滤器，取下进行清洗，非常方便高效。
