申请日2016.01.22
公开(公告)日2016.08.31
IPC分类号B01D21/24
摘要
本实用新型涉及一种用于污水沉淀池排泥的自耦泵吸式吸泥机,包括插入池底的排泥泵和用于将排泥泵中污泥排出的吸泥管,还包括横架在污水沉淀池上方的钢架桥、沿钢架桥长度方向铺设在其上的滑轨和置于所述滑轨上与所述滑轨形成滑动副的行走车,排泥泵可升降吊挂在所述行走车底部,在池底固定安装有耦合底座,耦合底座上设有与排泥泵相适配的插接口,耦合底座插接口的另一端连通吸泥管,在耦合底座和滑轨之间架设有导向杆,排泥泵通过耦合环套接在导向杆上,滑轨上设有限制行走车行程的限位块,行走车的侧部设有与所述限位快相适配的限位开关,该设备方便维护、保养。
权利要求书
1.一种用于污水沉淀池排泥的自耦泵吸式吸泥机,包括插入池底的排泥泵和用于将排泥泵中污泥排出的吸泥管,其特征在于:还包括横架在污水沉淀池上方的钢架桥、沿钢架桥长度方向铺设在其上的滑轨和置于所述滑轨上与所述滑轨形成滑动副的行走车,所述排泥泵可升降吊挂在所述行走车底部,在池底固定安装有耦合底座,所述耦合底座上设有与排泥泵相适配的插接口,所述耦合底座插接口的另一端连通吸泥管,在耦合底座和滑轨之间架设有导向杆,所述排泥泵通过耦合环套接在导向杆上,所述滑轨上设有限制行走车行程的限位块,所述行走车的侧部设有与所述限位快相适配的限位开关。
2.根据权利要求1所述的用于污水沉淀池排泥的自耦泵吸式吸泥机,其特征在于:所述耦合环为开口环,在所述开口部设有卡扣。
3.根据权利要求1所述的用于污水沉淀池排泥的自耦泵吸式吸泥机,其特征在于:所述行走车的两侧车轮上传动连接有驱动减速机。
4.根据权利要求1所述的用于污水沉淀池排泥的自耦泵吸式吸泥机,其特征在于:在所述耦合座上设有供所述排泥泵固定的固定座。
5.根据权利要求1所述的用于污水沉淀池排泥的自耦泵吸式吸泥机,其特征在于:所述排泥泵上设有吸泥扁嘴,所述吸泥扁嘴距离池底100毫米。
说明书
用于污水沉淀池排泥的自耦泵吸式吸泥机
技术领域
本实用新型涉及一种吸泥机,尤其是一种用于污水沉淀池排泥的自耦泵吸式吸泥机,属于环保设备技术领域。
背景技术
吸泥机是在造纸等工业废水处理过程中吸取沉淀污泥的重要设备。主要由潜污泵、污泥管等装置组成。近年来,我国用于污水处理中的平流式吸泥机是将潜污泵与吸泥部件固定在池底,通过定期吸泥作业来排空池底,但一般需要设置多个吸泥口,有的还要同时设置有刮泥装置才能保证吸泥彻底,在检修保养时只能将潜污泵提升到水面之上的所需高度进行检修,而对水下的吸泥管等的检修保养如疏通或清除内部污泥时,则需要排干池中的污水在池底进行,如果每次将沉淀池水抽干,拆卸管道取泵,费工费时。
实用新型内容
本实用新型的目的在于:针对上述现有技术存在的问题,提出一种方便维护、保养的用于污水沉淀池排泥的自耦泵吸式吸泥机。

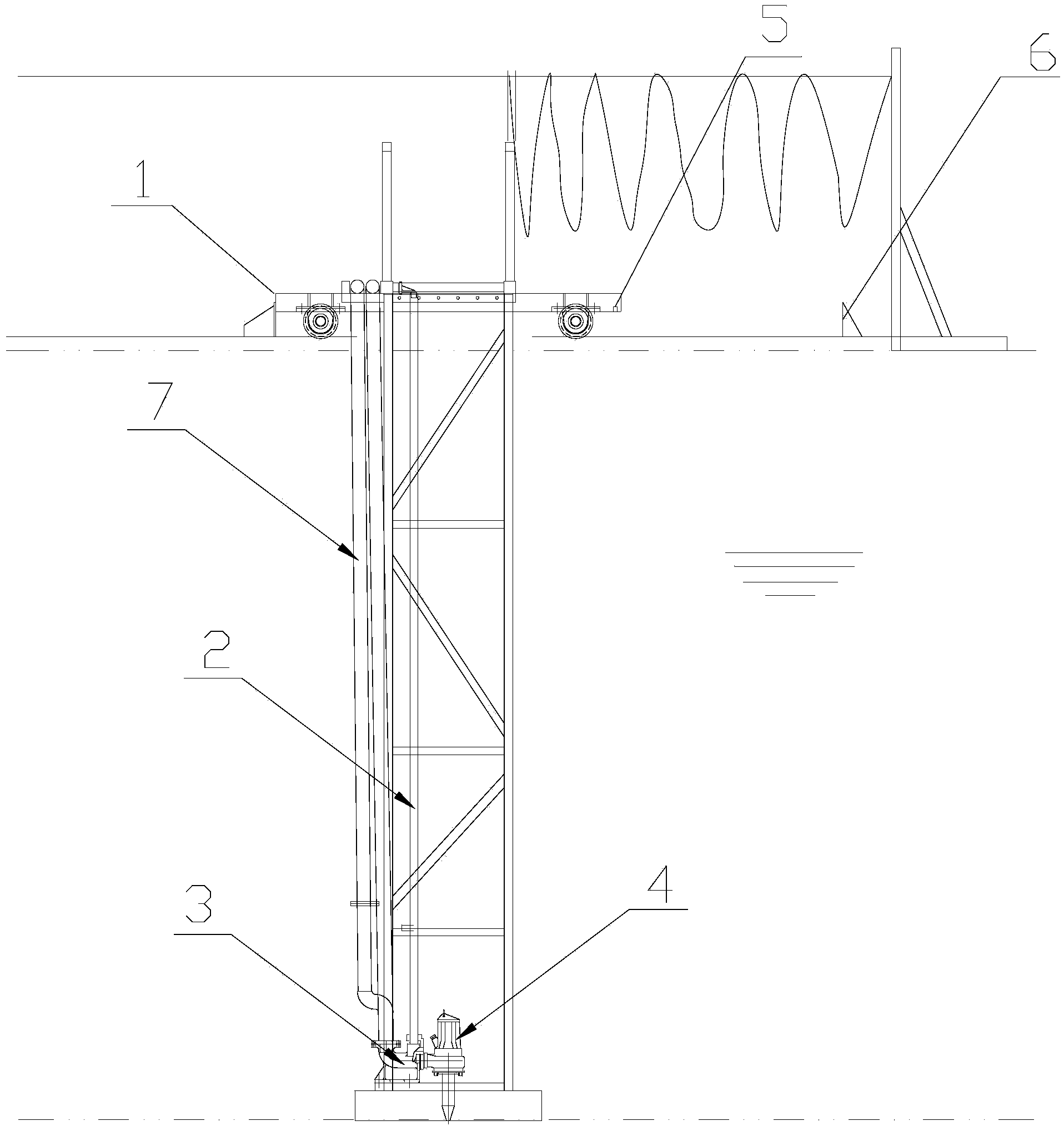

为了达到以上目的,本实用新型的用于污水沉淀池排泥的自耦泵吸式吸泥机,包括插入池底的排泥泵和用于将排泥泵中污泥排出的的吸泥管,还包括横架在污水沉淀池上方的钢架桥、沿钢架桥长度方向铺设在其上的滑轨和置于所述滑轨上与所述滑轨形成滑动副的行走车,排泥泵可升降吊挂在所述行走车底部,在池底固定安装有耦合底座,耦合底座上设有与排泥泵相适配的插接口,耦合底座插接口的另一端连通吸泥管,在耦合底座和滑轨之间架设有导向杆,排泥泵通过耦合环套接在导向杆上,滑轨上设有限制行走车行程的限位块,行走车的侧部设有与限位快相适配的限位开关。
将吸泥管通过耦合座固定起来,将排泥泵设置成可升降式,这样在维护时就可以将水泵直接提升出水面并横移至岸边后降落至地面维护,这种设计非常方便简单。
本实用新型的优选方案是:
进一步的,耦合环为开口环,在所述开口部设有卡扣。耦合环是为了方便排泥泵下滑定位,而将耦合环设计成卡扣式的设计是为了方便排泥泵脱离导向杆
进一步的,行走车的两侧车轮上传动连接有驱动减速机。
进一步的,在耦合座上设有供所述排泥泵固定的固定座。
进一步的,排泥泵上设有吸泥扁嘴,所述吸泥扁嘴距离池底100毫米。
本实用新型有益效果为:该设备安装和维护非常方便、快捷,非常适合推广使用。
