申请日2016.01.08
公开(公告)日2016.08.17
IPC分类号C02F3/12
摘要
本实用新型涉及一种节能环保处理医药生产污水用曝气装置，包括压缩空气供应装置、曝气装置、连接管路和絮凝剂供应装置;曝气装置包括喷头和与喷头连接的气液混合装置;压缩空气供应装置出口端通过减压三通的一路与气液混装置连接、通过减压三通的另一路与絮凝剂供应装置连接，絮凝剂供应装置出口端通过控制阀与气液混合装置连接;曝气装置喷出的气液混合液形成较大的上升流速和提升作用，使曝气装置周围的水向池底流动，促使水流大循环，提高充氧能力;同时，均匀喷射絮凝剂，在曝气系统中建立一个不适宜丝状菌生长的环境，抑制活性污泥中放线菌的过度增殖，消除生物泡沫的起源，具有合理高效、经济适用、节能环保等有益效果。
权利要求书
1.一种节能环保处理医药生产污水用曝气装置，包括压缩空气供应装置、曝气装置和连接管路，其特征在于，还包括絮凝剂供应装置;所述曝气装置包括喷头和与喷头连接的气液混合装置;所述压缩空气供应装置出口端通过减压三通的一路与所述气液混装置连接，所述压缩空气供应装置出口端通过减压三通的另一路与所述絮凝剂供应装置连接，所述絮凝剂供应装置出口端通过控制阀与所述气液混合装置连接。
2.根据权利要求1所述的一种节能环保处理医药生产污水用曝气装置，其特征在于，所述气液混合装置包括空心圆柱体构成的混合腔，所述混合腔的一端是与所述喷头连接的气液混合液出口、另一端是与所述絮凝剂供应装置连接的絮凝剂入口，所述混合腔的侧壁设有与所述压缩空气供应装置连接的压缩空气入口，所述混合腔与所述絮凝剂入口结合部设有挡板，所述挡板上设有沿所述混合腔圆柱体轴向倾斜对称设置的多个产生旋流的通孔。
3.根据权利要求2所述的一种节能环保处理医药生产污水用曝气装置，其特征在于，所述混合腔侧壁与所述压缩空气供应装置连接的压缩空气入口设有单向阀。
4.根据权利要求2所述的一种节能环保处理医药生产污水用曝气装置，其特征在于，所述倾斜设置产生旋流的通孔轴向与挡板平面的夹角是30-60度。
说明书
一种节能环保处理医药生产污水用曝气装置
技术领域
本实用新型涉及医药生产污水处理的装置，尤其是一种节能环保处理医药生产污水用曝气装置。
背景技术
医药工业是我国工业体系中的重要产业之一，医药生产中使用的原辅料多、生产工艺工序多、“三废”产生量多、产品收率低;其“三废”治理的成功与否决定着医药工业的健康发展;而医药工业的废水治理是医药工业“三废”治理的重中之重;活性污泥法是医药工业污水生物处理中使用最广泛的一种方法，系统中的活性污泥是由大量的菌类生物、原生动物、微生物群体及其代谢和吸附在污水中的有机和无机悬浮物组成的呈褐色的絮绒状污泥，污水处理系统的实质就是有机污染物作为营养物质被活性污泥微生物摄取、代谢和利用的过程，也就是所谓“活性污泥反应”的过程;其中生化曝气池是整个污水处理系统的核心部分;这个环节功能的好坏直接决定了污水处理质量的好坏;而在生化曝气池运行过程中产生严重的泡沫，是一个普遍存在的现象，采用活性污泥法的污水处理都会受到这种现象的困扰，这些泡沫集中于生化曝气池，有时也会漂浮至二沉池，大量的泡沫使生化曝气池表面被覆盖，如果从池中溢出又会引起外部设备及外部池壁的污染，严重影响了周围环境，给污水处理的运行和管理带来困难，同时，也严重影响出水水质。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供的一种节能环保处理医药生产污水用曝气装置，具有合理高效、经济适用、节能环保等有益效果。

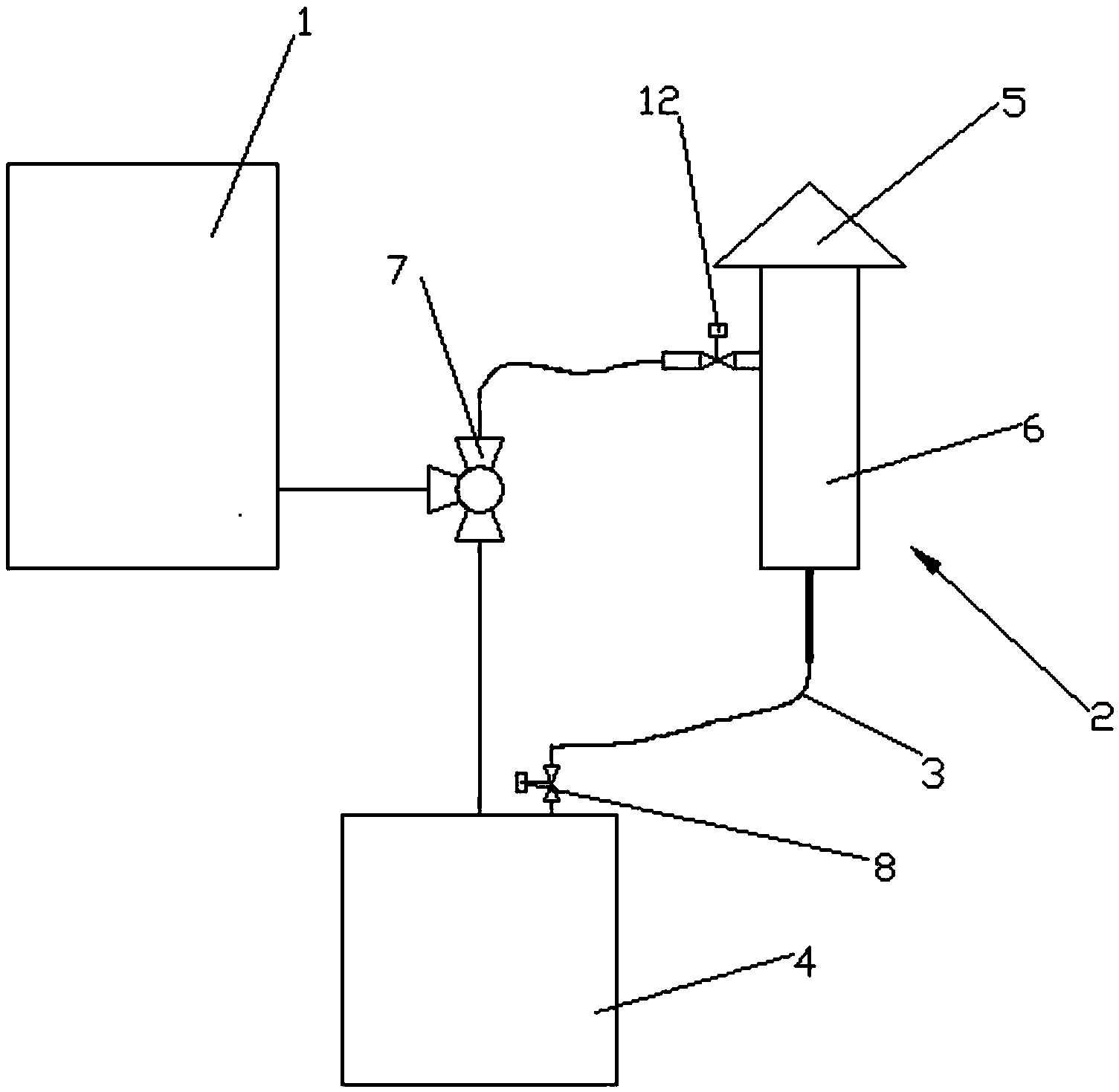

为达到上述目的，本实用新型采用的技术方案是：一种节能环保处理医药生产污水用曝气装置，包括压缩空气供应装置、曝气装置、连接管路和絮凝剂供应装置;所述曝气装置包括喷头和与喷头连接的气液混合装置;所述压缩空气供应装置出口端通过减压三通的一路与所述气液混装置连接，所述压缩空气供应装置出口端通过减压三通的另一路与所述絮凝剂供应装置连接，所述絮凝剂供应装置出口端通过控制阀与所述气液混合装置连接。
作为本实用新型进一步改进的，所述气液混合装置包括空心圆柱体构成的混合腔，所述混合腔的一端是与所述喷头连接的气液混合液出口、另一端是与所述絮凝剂供应装置连接的絮凝剂入口，所述混合腔的侧壁设有与所述压缩空气供应装置连接的压缩空气入口，所述混合腔与所述絮凝剂入口结合部设有挡板，所述挡板上设有沿所述混合腔圆柱体轴向倾斜对称设置的多个产生旋流的通孔。
作为本实用新型进一步改进的，所述混合腔侧壁与所述压缩空气供应装置连接的压缩空气入口设有单向阀。
作为本实用新型进一步改进的，所述倾斜设置产生旋流的通孔轴向与挡板平面的夹角是30-60度。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：本实用新型方案的一种节能环保处理医药生产污水用曝气装置，减压三通一路与气液混合装置连接，连接管路中设置有单向阀可防止混合腔中混合液倒流，并有利于调节平衡混合腔中压力，根据调节气体压力需要还可以在连接管路中、单向阀前端增设调压阀以更方便调节气体压力;减压三通另一路与絮凝剂供应装置连接提供压缩气体动力，通过对絮凝剂加压输送絮凝剂，絮凝剂供应装置出口端顺序连接控制阀和气液混合装置，控制阀通过调节开度与其它减压阀共同调节混合液输送压力;采用空心圆柱体结构作为气流混合腔，气液混合腔直接与喷头连接有利于旋流的产生和充分混合;进一步，通过采用设置在混合腔与絮凝剂进口结合部的挡板构成旋流装置，使絮凝剂沿输送管道轴向和径向同时运动、呈螺旋方式输送的流体，具有较好的气液混合作用;曝气装置喷出的气液混合液形成较大的上升流速和提升作用，使曝气装置周围的水向池底流动，促使水流大循环，提高充氧能力;同时，均匀喷射絮凝剂，在曝气系统中建立一个不适宜丝状菌生长的环境，抑制活性污泥中放线菌的过度增殖，消除生物泡沫的起源具有合理高效、经济适用、节能环保等有益效果。
