申请日2015.12.23
公开(公告)日2016.03.23
IPC分类号C02F9/02
摘要
本发明涉及净水设备技术领域，具体的说是一种无废水反渗透净水系统，所述微处理器分别与压力检测开关、增压、压力传感器连接，所述压力检测开关与生活龙头连接，所述微处理器与计时器采用双向连接，所述微处理器与RO机连接，所述RO机与分别与压力桶、计时器连接，本发明采用微处理控制压力检测开关及计时器设计，在RO机已经停止工作的情况下，可以顺利排出浓水，可保证循环系统的正常运行，同时达到节约用水的目的。

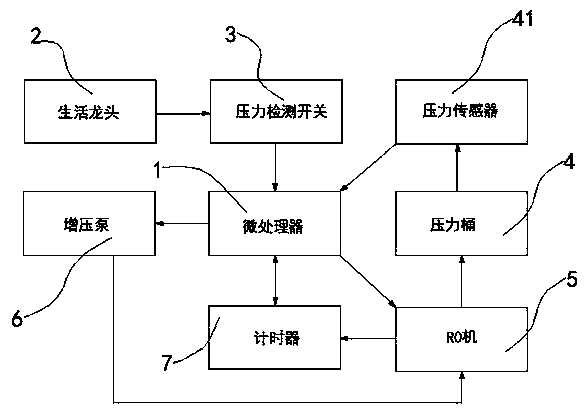

摘要附图
权利要求书
1.一种无废水反渗透净水系统，其特征在于：其包括微处理器、生活龙头、压力检测开关、压力桶、压力传感器、RO机、增压泵、计时器、无废水件，所述微处理器分别与压力检测开关、增压、压力传感器连接，所述压力检测开关与生活龙头连接，所述微处理器与计时器采用双向连接，所述微处理器与RO机连接，所述RO机与分别与压力桶、计时器连接。
2.根据权利要求1所述的一种无废水反渗透净水系统，其特征在于：所述RO机包括第一级滤芯、第二级滤芯、第三级滤芯、反渗透膜，所述第一级滤芯与第二级滤芯连接，所述第二级滤芯与第三级滤芯连接，所述第三级滤芯通过增压泵与反渗透膜连接。
3.根据权利要求3所述的一种无废水反渗透净水系统，其特征在于：所述反渗透膜与压力桶连接。
4.根据权利要求2或3所述的一种无废水反渗透净水系统，其特征在于：所述反渗透膜通过无废水件与生活龙头连接，所述无废水件底部通过三通与进水阀门连接。
说明书
一种无废水反渗透净水系统
技术领域
本发明涉及净水设备技术领域，具体的说是一种无废水反渗透净水系统。
背景技术
反渗透纯水机在制取纯化水的同时亦产生了大量的浓缩水，现有技术背景下用4份的自来水进行制水，产生纯水和浓水之比为1：3左右，即4份自来水产生1份纯水和3份浓水，浓缩水的TDS=150*4/3=200。就是说传统的RO机每产出1升的纯水需要排掉3升TDS=200的浓水，这显然是极其浪费的，一个人每天饮用和食用以3升计算，所需纯化水与浓水之比为1：3，每天需排掉9升左右的浓水，则每月会排掉270升，全年将浪费掉3240升，如果一个1500-2000万人口的城市中有30%的人使用，则每年将浪费自来水约1300万立方米，相当于一个中型水库的库容蓄水量，这样的浪费量是触目惊心的。
而且像现有的中国发明专利(如201120550078.2，201110399129.0、201020544206.8，201020280703.1等)，虽然实现了浓水返回循环利用技术，但上述专利产品结构复杂，阀门多，在水循环系统中，阀门在长期使用后则会形成污染源，而且操作较复杂，操作麻烦，生产成本高，而且浓水在长时间循环混合使用后，反渗透膜纯水制取量将下降到5-10%，甚至更低，导致纯水制取效率大大降低。
专利号为201420587310.3的中国发明专利，公开了一种无废水件，具有无废水排放、节约水资源、长期保证水质、操作简单、成本低等优点，实验证明只需在增压泵工作时生活龙头开启4-5分钟即可将循环的浓水全部排出，因此只需引导每天在RO机制水时开启一次用于洗碗，洗菜等用途即可保证循环系统的正常运行，同时避免了水资源的浪费。
现实情况是在增压泵工作时正好开启生活龙头的概率极低，造成循环浓水不能顺利排出。
因此，为克服上述技术的不足而设计出在RO机已经停止工作的情况下，可以顺利排出浓水，可保证循环系统的正常运行，同时可以达到节约用水的目的一种无废水反渗透净水系统，正是发明人所要解决的问题。
发明内容
针对现有技术的不足，本发明的目的是提供一种无废水反渗透净水系统，其结构简单，在RO机已经停止工作的情况下，可以顺利排出浓水，可保证循环系统的正常运行，同时可以达到节约用水的目的，有非常好的实用价值。
本发明解决其技术问题所采用的技术方案是：一种无废水反渗透净水系统，其包括微处理器、生活龙头、压力检测开关、压力桶、压力传感器、RO机、增压泵、计时器、无废水件，所述微处理器分别与压力检测开关、增压、压力传感器连接，所述压力检测开关与生活龙头连接，所述微处理器与计时器采用双向连接，所述微处理器与RO机连接，所述RO机与分别与压力桶、计时器连接。
进一步，所述RO机包括第一级滤芯、第二级滤芯、第三级滤芯、反渗透膜，所述第一级滤芯与第二级滤芯连接，所述第二级滤芯与第三级滤芯连接，所述第三级滤芯通过增压泵与反渗透膜连接。
进一步，所述反渗透膜与压力桶连接。
进一步，所述反渗透膜通过无废水件与生活龙头连接，所述无废水件底部通过三通与进水阀门连接。
本发明的有益效果是：
本发明采用微处理控制压力检测开关及计时器设计，在RO机已经停止工作的情况下，可以顺利排出浓水，可保证循环系统的正常运行，同时可以达到节约用水的目的。
