申请日2015.12.23
公开(公告)日2016.03.23
IPC分类号E03F5/14; E03F5/16
摘要

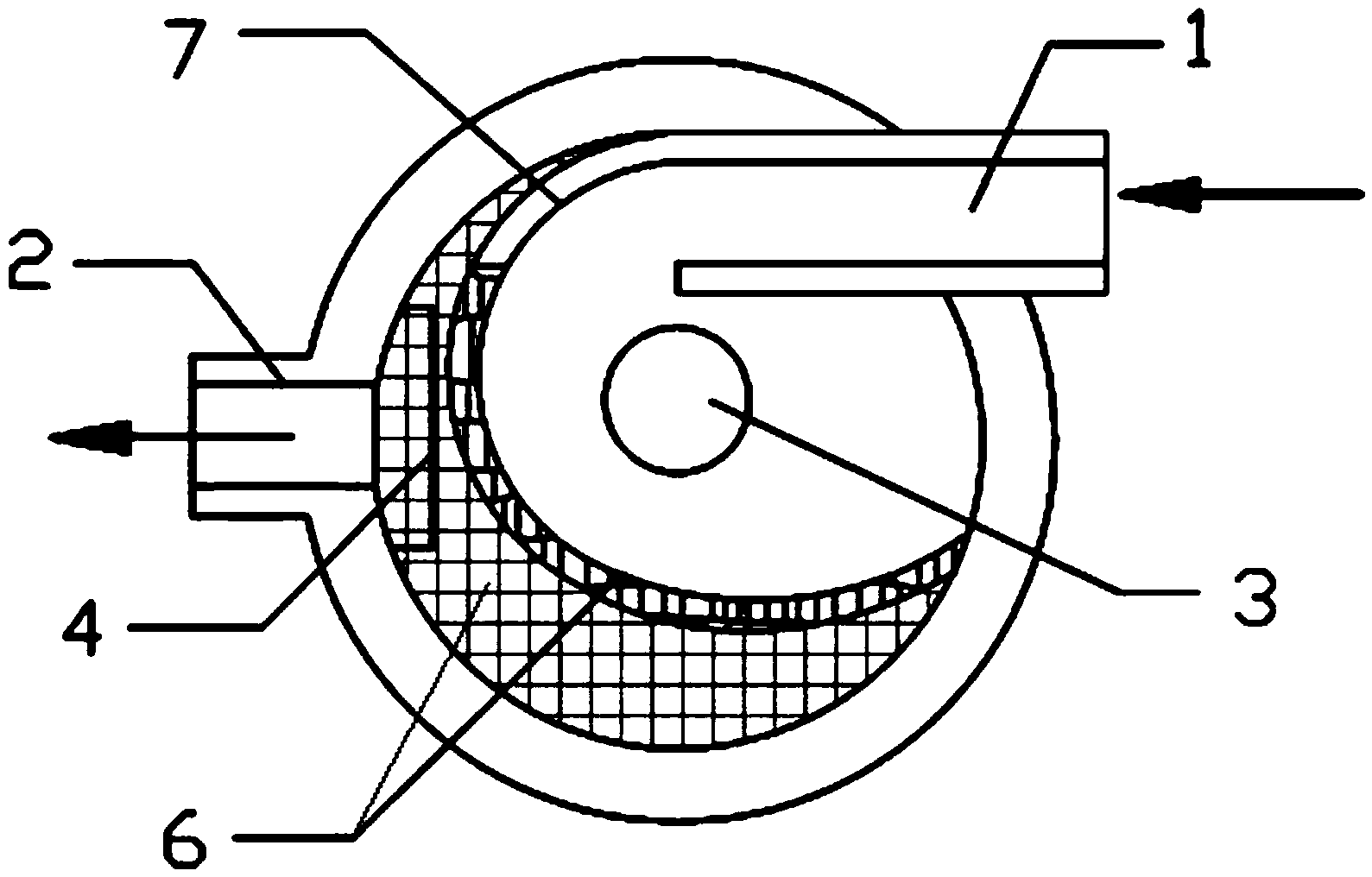

本发明公开了一种初期雨水处理系统，包括圆筒;所述圆筒两侧设有进水管道和出水管道;所述进水管道的一端安装有不透水隔离板;所述不透水隔离板与格栅过滤板的一端面连接，格栅过滤板的其他端面安装在圆筒上;所述不透水隔离板和格栅过滤板将圆筒内部分成过滤区和沉沙区。将圆筒设计成水泥预制件，有助于实现标准化管理、规范化施工;通过将进水管道进行偏心设计，实现雨水呈螺旋状流入格栅过滤板，达到最佳过滤效果;通过在出水管道上设计防油挡板，有效阻止雨水中的油脂和漂浮物从出水管道流出;通过在圆筒上方设计维护口及防护盖，有助于工作人员进行日常的维护清理通过吸泥装置将井底的沉积物吸出。
摘要附图
权利要求书
1.一种初期雨水处理系统，其特征是，包括圆筒;所述圆筒两侧设计有进水管道和出水管道;所述进水管道进入圆筒内的一端安装有不透水隔离板;所述不透水隔离板与格栅过滤板的一端面连接，所述格栅过滤板的其他端面安装在圆筒上;所述不透水隔离板和格栅过滤板将圆筒内部分成沉沙区和过滤区。
2.如权利要求1所述的一种初期雨水处理系统，其特征是，所述圆筒为水泥预制件。
3.如权利要求1所述的一种初期雨水处理系统，其特征是，所述进水管道到圆筒中心的距离大于零小于圆筒半径。
4.如权利要求1所述的一种初期雨水处理系统，其特征是，所述格栅过滤板的竖直部分为圆弧形状;所述格栅过滤板的水平部分为月牙形状。
5.如权利要求1所述的一种初期雨水处理系统，其特征是，所述过滤区的上方设计有维护口;所述维护口的上方安装有防护盖。
6.如权利要求1所述的一种初期雨水处理系统，其特征是，所述出水管道上安装有挡油板。
说明书
一种初期雨水处理系统
技术领域
本发明涉及雨水处理技术领域，尤其涉及一种初期雨水处理系统。
背景技术
随着城市化进程的发展，不可渗透地面的面积高速增长，导致污染物堆积，使得路面雨水中持有大量的污染物;雨水是自然界水循环系统中的重要环节，对调节、补充地区水资源和改善及保护生态环境起着极为关键的作用。由于初期雨水冲刷了地表的各种污染物，污染程度很高、冲击负荷大，故宜作净化处理。
目前，初期雨水中通常含有不溶解的呈悬浮状态的污染物(如油膜和油珠)、呈溶解或胶体状的污染物以及微细悬浮状态的有机污染物。由于国内对于初期雨水的收集与利用工程在还处于起步阶段，特别是现有的城市排水系统还无法对污染性初期雨水进行有效的过滤、收集和利用，这不仅无法发挥雨水对调节、补充地区水资源和改善及保护生态环境的作用，而且随着污染性雨水的流通，造成更大范围的污染，因此有必要设计一种污染物去除效率更高、技术经济性更优以及可实现标准化生产、规范化施工的一种初期雨水处理系统。
发明内容
本发明的目的就是为了解决上述问题，提出了一种初期雨水处理系统，针对现有排水系统无法有效处理污染性初期雨水，运用现代机械设计理论和理念，意在设计一种初期雨水处理系统，从而有效处理污染性初期雨水。
为了实现上述目的，本发明采用如下技术方案：
一种初期雨水处理系统，包括圆筒;所述圆筒两侧分别设计有进水管道和出水管道;所述进水管道的进入圆筒内的一端安装有不透水隔离板;所述不透水隔离板与格栅过滤板的一端面连接，格栅过滤板的其他端面安装在圆筒上;所述不透水隔离板和格栅过滤板将圆筒内部分成沉沙区和过滤区。
所述圆筒为水泥或钢或塑料预制件，有助于实现工程现场拼接安装、标准化管理和规范化施工。
所述进水管道到圆筒中心的距离大于零小于圆筒半径;使雨水呈螺旋状流入格栅过滤板。
所述格栅过滤板的竖直部分为圆弧形状;雨水经进水管道流入，经过不透水隔离板，然后雨水呈螺旋状流入格栅过滤板，从而更好的过滤雨水。
所述格栅过滤板的水平部分为月牙形状，构成过滤区的底板。
所述沉沙区的上方设计有维护口，方便清理沉沙区内的沉积物。
所述维护口的上方安装有防护盖，防止人员坠入，保护行人安全。
所述出水管道上安装有挡油板;所述挡油板有效阻止雨水中的油类污染物和漂浮物从出水管道流出。
本发明的有益效果是：
本发明是一种初期雨水处理系统，本发明的初期雨水处理系统中的装置是预制水泥、钢制一体化装配式结构，所有的工艺、结构等部件，在工厂完成制造加工后，到工程现场拼接安装，有助于实现标准化管理、规范化施工;通过将进水管道进行偏心设计，实现雨水呈螺旋状流入格栅过滤板，达到最佳过滤效果;通过在出水管道上设计防油挡板，有效阻止雨水中的油类污染物从出水管道流出;通过在圆筒上方设计维护口及防护盖，有助于工作人员进行日常的维护清理。
