申请日2016.01.12
公开(公告)日2016.06.15
IPC分类号C02F9/04; C02F103/10
摘要

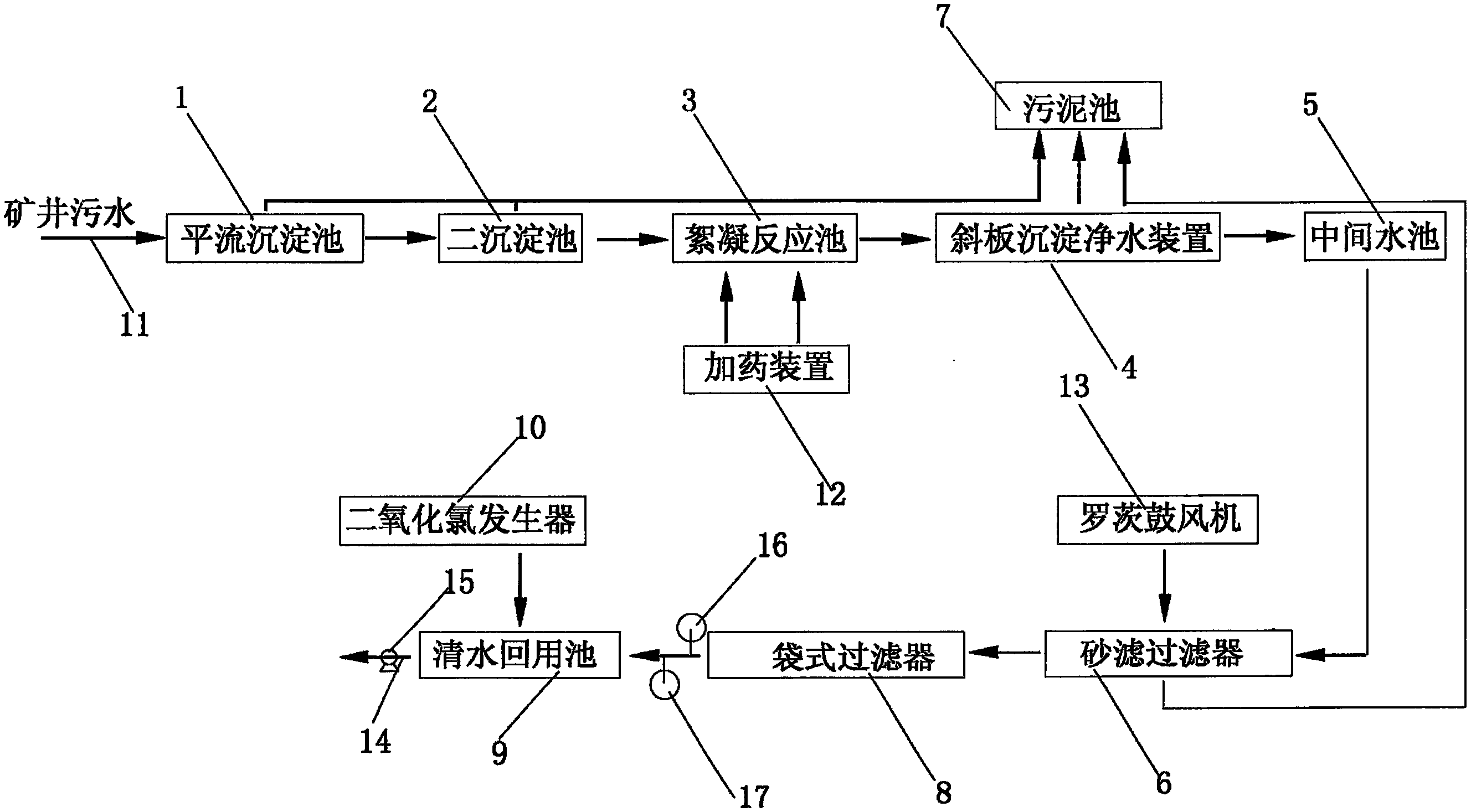

本实用新型涉及一种矿井污水处理回用设备，其包括平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、污泥池、袋式过滤器、清水回用池以及二氧化氯发生器;其中，所述平流沉淀池上连接有一污水管;所述平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、袋式过滤器和清水回用池依次连接;所述平流沉淀池、二沉池、砂滤过滤器分别连接至污泥池;所述清水回用池上连接有一出水管，出水管上设有恒压供水泵;所述二氧化氯发生器连接至清水回用池上。本实用新型的矿井污水处理回用设备具有结构简单，运行稳定，处理效果好，处理后的水能够回用，节约水资源等诸多优点。
权利要求书
1.一种矿井污水处理回用设备，其特征在于：包括平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、污泥池、袋式过滤器、清水回用池以及二氧化氯发生器;其中，所述平流沉淀池上连接有一污水管;所述平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、袋式过滤器和清水回用池依次连接;所述平流沉淀池、二沉池、砂滤过滤器分别连接至污泥池;所述清水回用池上连接有一出水管，出水管上设有恒压供水泵;所述二氧化氯发生器连接至清水回用池上。
2.如权利要求1所述的矿井污水处理回用设备，其特征在于：所述砂滤过滤器上连接有罗茨鼓风机。
3.如权利要求1所述的矿井污水处理回用设备，其特征在于：所述袋式过滤器和清水回用池之间的管道上安装有电磁流量计和浊度仪。
4.如权利要求1所述的矿井污水处理回用设备，其特征在于：所述絮凝反应池上连接有一加药装置。
说明书
一种矿井污水处理回用设备
【技术领域】
本实用新型涉及一种污水处理设备，具体涉及一种矿井污水处理回用设备，属于环保设备技术领域。
【背景技术】
众所周知，在矿井开采的过程中，不可避免地会产生大量的矿井水。一方面，由于矿井水中含有大量的悬浮物、盐分等物质，且矿井水中的色度、浊度、COD以及SS指标都严重超过国家排放标准，随意排放将导致生态环境的破坏;另一方面，矿井水的随意排放也造成了水资源的浪费。因此，对矿井水进行处理势在必行。
因此，为解决上述问题，确有必要提供一种创新的矿井污水处理回用设备，以克服现有技术中的所述缺陷。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种结构简单，运行稳定，处理效果好且处理后的水能够回用的矿井污水处理回用设备。
为实现上述目的，本实用新型采取的技术方案为：一种矿井污水处理回用设备，其包括平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、污泥池、袋式过滤器、清水回用池以及二氧化氯发生器;其中，所述平流沉淀池上连接有一污水管;所述平流沉淀池、二沉池、絮凝反应池、斜板沉淀净水装置、中间水池、砂滤过滤器、袋式过滤器和清水回用池依次连接;所述平流沉淀池、二沉池、砂滤过滤器分别连接至污泥池;所述清水回用池上连接有一出水管，出水管上设有恒压供水泵;所述二氧化氯发生器连接至清水回用池上。
本实用新型的矿井污水处理回用设备进一步设置为：所述砂滤过滤器上连接有罗茨鼓风机。
本实用新型的矿井污水处理回用设备进一步设置为：所述袋式过滤器和清水回用池之间的管道上安装有电磁流量计和浊度仪。
本实用新型的矿井污水处理回用设备还设置为：所述絮凝反应池上连接有一加药装置。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的矿井污水处理回用设备具有结构简单，运行稳定，处理效果好，处理后的水能够回用，节约水资源等诸多优点。
