申请日2015.12.25
公开(公告)日2016.06.08
IPC分类号C02F9/02; C02F1/24; C02F1/40; G05D9/12
摘要
本实用新型公开了一种油水分离水处理设备，包括除渣箱、隔油排泥箱和提升箱，除渣箱内设有通过驱动电机驱动的提篮式格栅，除渣箱底部通过具有第二截止阀的出水管连通隔油排泥箱，隔油排泥箱顶部具有出气口，隔油排泥箱通过具有第三截止阀的连通管连通提升箱，隔油排泥箱底部侧面设有连接有鼓风机的进气口。本实用新型通过在隔油排泥箱一侧设置进气口和鼓风机，在提篮式格栅一侧安装驱动电机，不仅可加速隔油排泥箱内废水中油液和水的分离，还可实现餐饮废水处理装置的自动清洗，清除箱壁上的残留油污和提篮式格栅内的残留杂物，保证提篮式格栅不会被堵塞，大大提高了工作效率，提高了隔油排污的效果，结构简单，功能齐全。

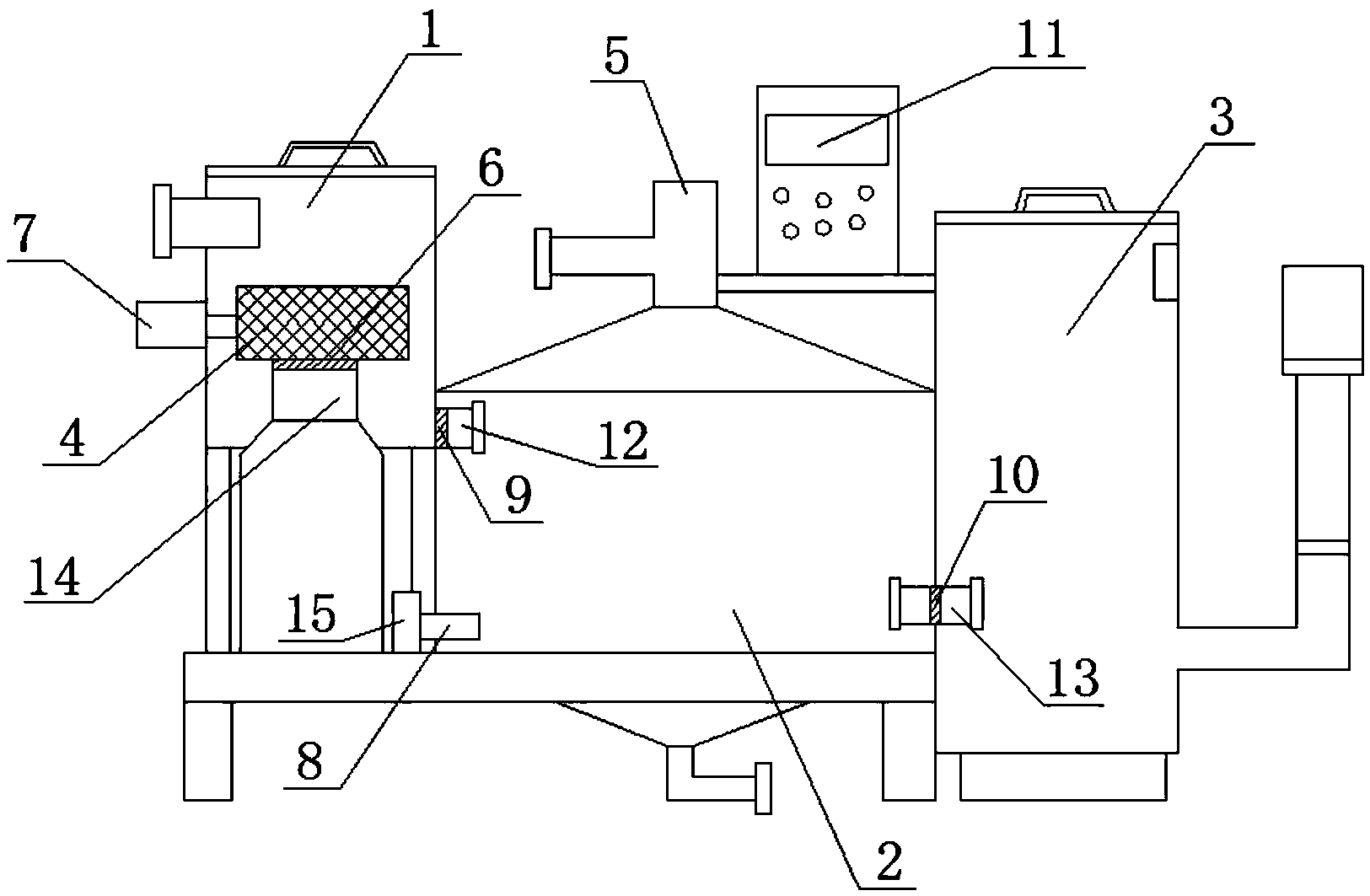

摘要附图
权利要求书
1.一种油水分离水处理设备，包括提篮式格栅(4)、连通除渣箱(1)和隔油排泥箱(2)的出水管(12)以及连通隔油排泥箱(2)和提升箱(3)的连通管(13)，提篮式格栅(4)下方设有连接杂物桶的管道(14)，隔油排泥箱(2)顶部设有排油管，其特征在于：所述的提篮式格栅(4)一侧通过转动轴连接有驱动电机(7);所述的管道(14)顶部设有第一截止阀(6)，所述的出水管(12)内设有第二截止阀(9);所述的隔油排泥箱(2)底部设有进气口(8)，所述的进气口(8)连接有鼓风机(15)，所述的排油管上开有出气口(5);所述的连通管(13)内设有第三截止阀(10)。
2.根据权利要求1所述的一种油水分离水处理设备，其特征在于：所述的第一截止阀(6)、第二截止阀(9)、第三截止阀(10)、驱动电机(7)以及鼓风机(15)均连接控制器(11)，所述的控制器(11)通过控制器支架固定在提升箱(3)和隔油排泥箱(2)上。
说明书
一种油水分离水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体是一种油水分离水处理设备。
背景技术
餐饮废水由于含有大量的杂物、污泥和油污，极易堵塞市政管网，污染和影响城市污水处理厂，同时还带来地沟油和城市内涝等诸多问题。因此餐饮废水的处理和排放不同于普通的污水排放，不仅需要进行油水分离，还需要清除杂物和污泥，污水排放需要达到《城市污水排入下水道水质标准》的规定要求，否则对排水管网和后续的污水处理站都将带来不利的影响。
目前多数饭店均通过餐饮废水隔油提升设备对餐饮废水进行处理，餐饮废水隔油提升设备的除渣箱和隔油排污箱在长期工作后箱壁会残留大量油污，并且提篮式格栅在长期工作中也经常发生残留杂物堵塞问题，影响工作效率，隔油排污效果差。
实用新型内容
本实用新型的目的在于提供一种结构简单、工作效率高、效果好的自清洗餐饮废水处理装置。
本实用新型的目的可以通过以下技术方案实现：
一种油水分离水处理设备，包括提篮式格栅、连通除渣箱和隔油排泥箱的出水管以及连通隔油排泥箱和提升箱的连通管，提篮式格栅下方设有连接杂物桶的管道，隔油排泥箱顶部设有排油管，所述的提篮式格栅一侧通过转动轴连接有驱动电机;所述的管道顶部设有第一截止阀，所述的出水管内设有第二截止阀;所述的隔油排泥箱底部设有进气口，所述的进气口连接有鼓风机，所述的排油管上开有出气口;所述的连通管内设有第三截止阀。
进一步地，所述的第一截止阀、第二截止阀、第三截止阀、驱动电机以及鼓风机均连接控制器，所述的控制器通过控制器支架固定在提升箱和隔油排泥箱上。
本实用新型的有益效果：本实用新型通过在隔油排泥箱一侧设置进气口和鼓风机，通过气泡带动油液上浮，同时在清洗过程中对隔油排泥箱内的清洗液进行搅动，对箱壁清洗更加彻底;在提篮式格栅一侧安装驱动电机，使提篮式格栅在清洗过程中对进入除渣箱内的清洗液进行搅动，并通过在出水口和连通管内设置截止阀，控制各管道的启闭，配合清洗工作。本实用新型不仅可加速隔油排泥箱内废水中油液和水的分离，还可实现餐饮废水处理装置的自动清洗，清除箱壁上的残留油污和提篮式格栅内的残留杂物，保证提篮式格栅不会被堵塞，大大提高了工作效率，提高了隔油排污的效果，结构简单，功能齐全。
