申请日2016.01.25
公开(公告)日2016.08.17
IPC分类号C02F9/02; C02F103/04
摘要
本实用新型公开了一种废水零排放净水纯水一体机，包括过滤装置、阀门、增压泵、压力桶、反渗透膜装置、超滤膜装置和活性炭装置，所述过滤装置包括一级过滤装置、二级过滤装置和三级过滤装置，阀门包括第一逆止阀、进水电磁阀、冲洗阀和第二逆止阀，活性炭装置包括第一活性炭装置和第二活性炭装置。该装置设计合理，故障率低，使用安全性和运行稳定性好;该装置在不违背反渗透膜综合回收率的情况下，做到废水零排放，且产出再净化自来水、超滤水和反渗透纯净水三种水质;有效的解决了回收率低，避免水资源的浪费，且对自来水进行三重过滤，有效提高自来水水质，产出超滤水和反渗透纯净水，做到专水专用，反渗透纯净水富含多种矿物质，口感好。
权利要求书

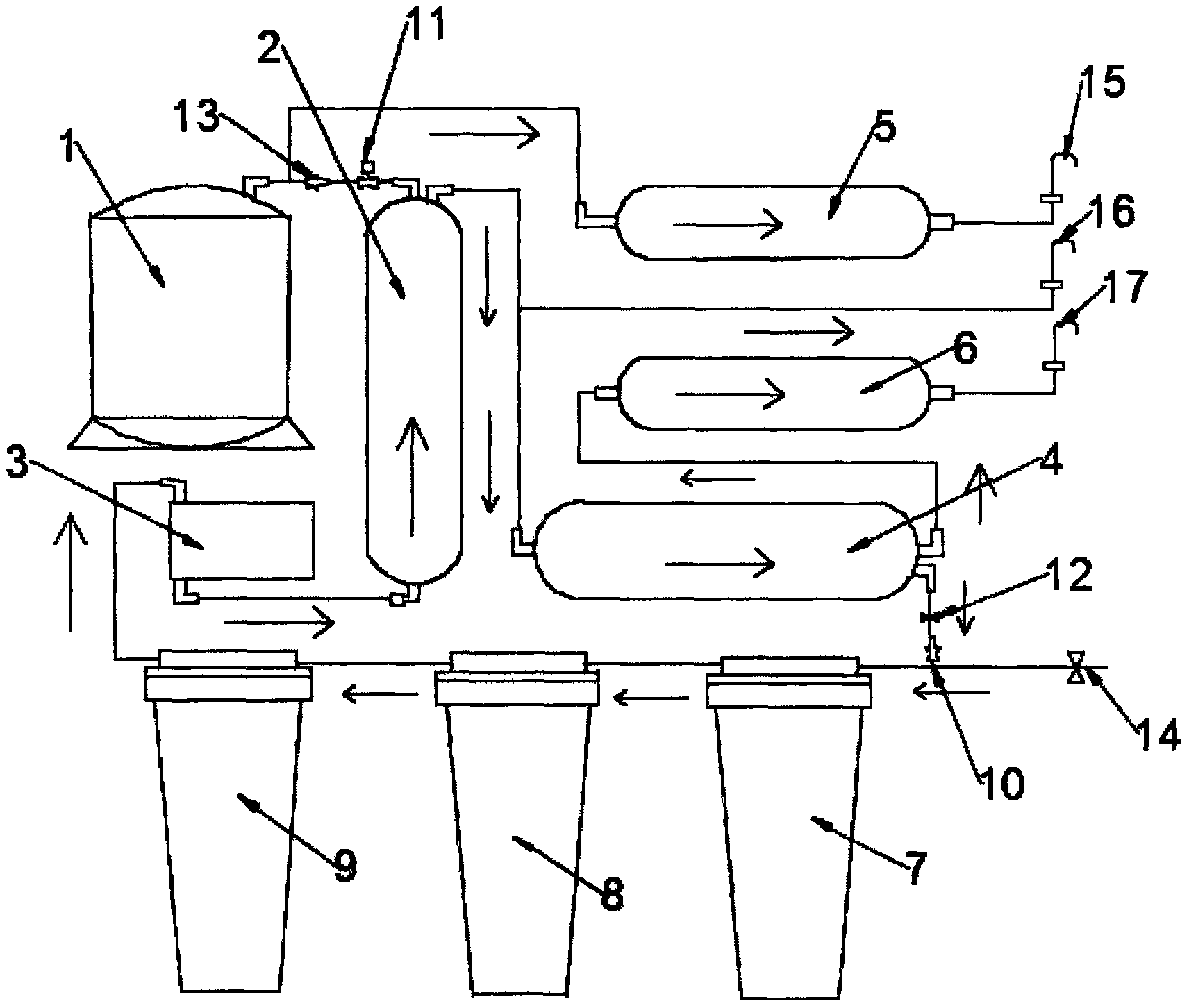

1.一种废水零排放净水纯水一体机，其特征在于，包括过滤装置、阀门、增压泵、压力桶、反渗透膜装置、超滤膜装置和活性炭装置，所述过滤装置包括一级过滤装置、二级过滤装置和三级过滤装置，阀门包括第一逆止阀、进水电磁阀、冲洗阀和第二逆止阀，活性炭装置包括第一活性炭装置和第二活性炭装置，第一逆止阀与一级过滤装置相连，一级过滤装置与二级过滤装置相连，二级过滤装置与三级过滤装置相连，三级过滤装置通过增压泵与反渗透膜装置相连，反渗透膜装置一侧通过进水电磁阀和第二逆止阀与压力桶相连，压力桶与第一活性炭装置相连，第一活性炭装置与纯净水出水管相连，反渗透膜装置的另一侧分别与自来水出水管和超滤膜装置相连，超滤膜装置与第二活性炭装置相连，第二活性炭装置与净化水出水管相连，超滤膜装置通过冲洗阀与第一逆止阀相连。
2.根据权利要求1所述的废水零排放净水纯水一体机，其特征在于，所述一级过滤装置采用PP棉滤芯，PP棉滤芯的孔径为5微米，二级过滤装置采用高吸附性活性炭滤芯，三级过滤装置采用压缩活性炭滤芯。
3.根据权利要求1或2所述的废水零排放净水纯水一体机，其特征在于，所述超滤膜装置采用孔径为0.01微米的超滤膜。
4.根据权利要求3所述的废水零排放净水纯水一体机，其特征在于，所述第一活性炭装置和第二活性炭装置均采用具有高吸附性能的优质椰壳活性炭。
5.根据权利要求4所述的废水零排放净水纯水一体机，其特征在于，所述反渗透膜装置采用孔径为0.0001微米的RO滤膜。
说明书
一种废水零排放净水纯水一体机
技术领域
本实用新型涉及一种净水装置，具体是一种废水零排放净水纯水一体机。
背景技术
反渗透技术作为新兴的净水工艺其净化效果已在净水领域得到认可，但反渗透膜的回收率低一直很受关注，通常小型家用膜单只膜的综合回收率在8%左右，生活中人均每天生活用水量在100升以上，而人均每天饮用水量在3升以下，即饮用水占比生活用水不足3%，远低于8%。市场上现有的净水机均无法解决低回收率问题，有个别产品通过调节阀强行提高产水率，将回收率设定在30%左右，这不但违背膜的设计工作极限，降低膜的使用寿命，而且仍有60%左右的水被浪费掉。在水资源匮乏的今天，低回收率严重影响到反渗透技术的发展，且造成的资源浪费太大，现有的零排放技术多数采用废水回收装置，但受回收空间的限制，回收量有限，超出回收量的水也只能排掉，并不是真正的零排放，急需新的技术发明来改变现状。
实用新型内容
本实用新型的目的在于提供一种废水零排放净水纯水一体机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水零排放净水纯水一体机，包括过滤装置、阀门、增压泵、压力桶、反渗透膜装置、超滤膜装置和活性炭装置，所述过滤装置包括一级过滤装置、二级过滤装置和三级过滤装置，阀门包括第一逆止阀、进水电磁阀、冲洗阀和第二逆止阀，活性炭装置包括第一活性炭装置和第二活性炭装置，第一逆止阀与一级过滤装置相连，一级过滤装置与二级过滤装置相连，二级过滤装置与三级过滤装置相连，三级过滤装置通过增压泵与反渗透膜装置相连，反渗透膜装置一侧通过进水电磁阀和第二逆止阀与压力桶相连，压力桶与第一活性炭装置相连，第一活性炭装置与纯净水出水管相连，反渗透膜装置的另一侧分别与自来水出水管和超滤膜装置相连，超滤膜装置与第二活性炭装置相连，第二活性炭装置与净化水出水管相连，超滤膜装置通过冲洗阀与第一逆止阀相连。
作为本实用新型进一步的方案：一级过滤装置采用PP棉滤芯，PP棉滤芯的孔径为5微米，二级过滤装置采用高吸附性活性炭滤芯，三级过滤装置采用压缩活性炭滤芯。
作为本实用新型进一步的方案：超滤膜装置采用孔径为0.01微米的超滤膜。
作为本实用新型进一步的方案：第一活性炭装置和第二活性炭装置均采用具有高吸附性能的优质椰壳活性炭。
作为本实用新型进一步的方案：反渗透膜装置采用孔径为0.0001微米的RO滤膜。
与现有技术相比，本实用新型的有益效果是：该装置设计合理，故障率低，使用安全性和运行稳定性好;该装置在不违背反渗透膜综合回收率的情况下，做到废水零排放，且产出再净化自来水、超滤水和反渗透纯净水三种水质;有效的解决了回收率低，避免水资源的浪费，且对自来水进行三重过滤，有效提高自来水水质，产出超滤水和反渗透纯净水，做到专水专用，反渗透纯净水富含多种矿物质，口感好。
