申请日2016.01.25
公开(公告)日2016.06.29
IPC分类号C02F9/14
摘要
本实用新型公开垃圾渗滤液除味系统,包括放置渗滤液的储罐,储罐的出口经过格栅衔接沉淀池,沉淀池通过综合调节池衔pH调节池,综合调节池的顶部设置有碱投加孔,pH调节池的顶部设置有酸投加孔,pH调节池的出口处依次设置有欠氧池、厌氧池、好氧池,好氧池的内部设置有曝气管,好氧池顶部设置的风机衔接曝气管表面的气孔,好氧池顶部设置有没有过滤完全进行反复过滤的回流管,好氧池的出口处衔接絮凝池,絮凝池经过滤池连接消毒池,过滤池内部设置有填料层,降低了厌氧反应器中好氧处理时的污泥用量,节约了污泥后期处理的成本,实现了垃圾渗滤液的达标排放,降低了生产成本,节能又环保是一种很好的创新方案,很有市场推广前景。
权利要求书
1.垃圾渗滤液除味系统,包括放置渗滤液的储罐,其特征在于:储罐的出口经过格栅衔接沉淀池,沉淀池通过综合调节池衔pH调节池,综合调节池的顶部设置有碱投加孔,pH调节池的顶部设置有酸投加孔,pH调节池的出口处依次设置有欠氧池、厌氧池、好氧池,好氧池的内部设置有曝气管,好氧池顶部设置的风机衔接曝气管表面的气孔,好氧池顶部设置有没有过滤完全进行反复过滤的回流管,好氧池的出口处衔接絮凝池,絮凝池经过滤池连接消毒池,过滤池内部设置有填料层。
2.根据权利要求1所述垃圾渗滤液除味系统,其特征在于:所述的絮凝池的顶部设置有自动加料器。
3.根据权利要求1所述垃圾渗滤液除味系统,其特征在于:所述的pH调节池和好氧池的下方均设置有污泥排放管,污泥排放管衔接电解池,电解池连接沉降池,沉降池衔接污泥存放的脱水池。
4.根据权利要求1所述垃圾渗滤液除味系统,其特征在于:所述的消毒池的表面设置有消毒液进孔,消毒池经过流量计衔接滤液回收池。
5.根据权利要求1所述垃圾渗滤液除味系统,其特征在于:所述的填料层采用置蜂窝斜管填料层或鹅卵石填料层。
说明书
垃圾渗滤液除味系统
技术领域
本实用新型除味领域,特别是涉及垃圾渗滤液除味系统。
背景技术
垃圾渗滤液是一种高浓度、高毒害性、成分极其复杂的污水,水质随着地域性、生活习惯、经济水平的不同差异极大。垃圾渗滤液中污染物主要有以下几个来源:垃圾本身含有的大量可溶性有机物、无机物在雨水、地表水或地下水浸入过程中溶解而进入渗滤液,垃圾通过生物、化学、物理等作用产生的可溶性物质进入渗滤液,覆盖和周围的土壤中进入渗滤液的可溶性物质。
渗滤液是液体在填埋场重力流动的产物,主要来源于降水和垃圾本身的内含水。由于液体在流动过程中有许多因素可能影响到渗滤液的性质,包括物理因素、化学因素以及生物因素等,所以渗滤液的性质在一个相当大的范围内变动。一般来说,其pH值在4~9之间,COD在2000~62000mg/L的范围内,BOD5从60~45000mg/L,重金属浓度和市政污水中重金属的浓度基本一致。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水,若不加处理而直接排入环境,会造成严重的环境污染。以保护环境为目的,对渗滤液进行处理是必不可少的,但是现有的处理装置处理的出水很难达标排放。
综上所述,针对现有技术的缺陷,特别需要垃圾渗滤液除味系统,以解决现有技术的不足。
实用新型内容
针对现有技术中的渗滤液处理中的不足,造成对环境的严重污染,本实用新型提出垃圾渗滤液除味系统,设计新颖,实现了垃圾渗滤液的达标排放,对环境具有很好的保护作用,已解决现有技术的缺陷。
为了实现上述目的,本实用新型的技术方案如下:

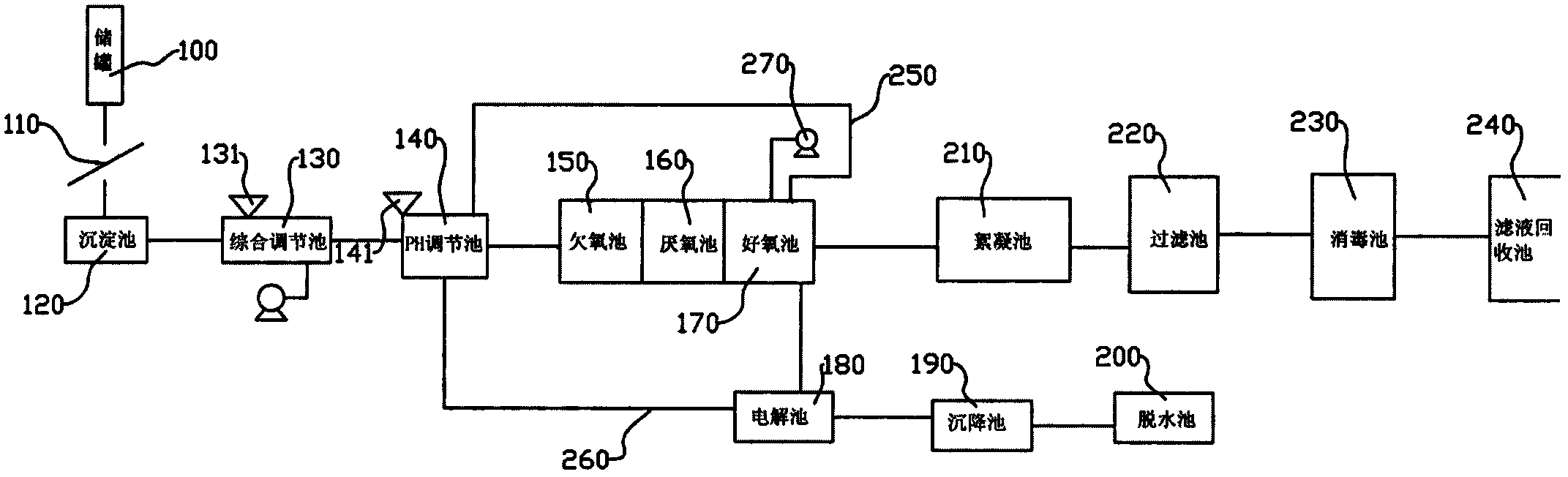

垃圾渗滤液除味系统,包括放置渗滤液的储罐,储罐的出口经过格栅衔接沉淀池,沉淀池通过综合调节池衔pH调节池,综合调节池的顶部设置有碱投加孔,pH调节池的顶部设置有酸投加孔,pH调节池的出口处依次设置有欠氧池、厌氧池、好氧池,好氧池的内部设置有曝气管,好氧池顶部设置的风机衔接曝气管表面的气孔,好氧池顶部设置有没有过滤完全进行反复过滤的回流管,好氧池的出口处衔接絮凝池,絮凝池经过滤池连接消毒池,过滤池内部设置有填料层。
进一步,所述的絮凝池的顶部设置有自动加料器。
进一步,所述的pH调节池和好氧池的下方均设置有污泥排放管,污泥排放管衔接电解池,电解池连接沉降池,沉降池衔接污泥存放的脱水池。
在本实用新型所述的消毒池的表面设置有消毒液进孔,消毒池经过流量计衔接滤液回收池。
进一步,所述的填料层采用置蜂窝斜管填料层或鹅卵石填料层。
本实用新型的有益效果是:结构设计合理,设备配套性好,保证了厌氧反应器中的污水上升流速,减少了沉淀池中的上清液回流至厌氧反应器的用量,使得沉淀池中剩余污泥的50%进入厌氧反应器,降低了厌氧反应器中好氧处理时的污泥用量,节约了污泥后期处理的成本,实现了垃圾渗滤液的达标排放,降低了生产成本,节能又环保是一种很好的创新方案,很有市场推广前景。
