申请日2015.12.31
公开(公告)日2016.06.01
IPC分类号C02F9/08; C02F101/22; C02F1/36; C02F1/28
摘要
本实用新型提供一种地埋式集成化含铬有毒工业废水处理系统，其特征在于：包括含铬污水处理系统本体、反应池、污水入口、红外线感应器等，所述含铬污水处理系统本体的一侧设置有投料口，所述含铬污水处理系统本体上设置有反应池，所述反应池的上方开设有污水入口，下方设置有电磁阀，所述污水入口上设置有红外线感应器。本实用新型的设置有温度探头、PH探头、红外线感应器、人机交互界面、PH探头和定时控制器，集成化、智能化，大大的降低人工操作强度;设置有水质软化处理器，将水质软化避免水质过硬造成原材料浪费严重、生产质量差的现象，可有效的降低生产成本。本实用新型结构简单、操作简单、大大的降低了人工操作强度，设备易于清理维护。

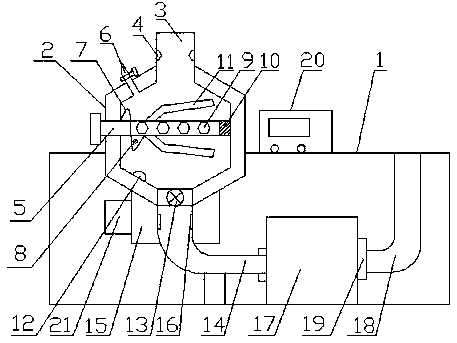

摘要附图
权利要求书
1.一种地埋式集成化含铬有毒工业废水处理系统，其特征在于：包括含铬污水处理系统本体、反应池、污水入口、红外线感应器、搅拌棍、投料口、螺旋、温度探头、加热器、清扫头、活性炭吸附层、PH探头、电磁阀、消毒净化通道、超声波发生器、超声波探头、水质软化器、净水排出管道、高压泵、人机交互界面、定时控制器，所述含铬污水处理系统本体的一侧设置有投料口，所述含铬污水处理系统本体上设置有反应池，所述反应池的上方开设有污水入口，下方设置有电磁阀，所述污水入口上设置有红外线感应器，所述红外线感应器通过定时控制器与电磁阀连接，所述定时控制器安装在反应池的下方，所述红外线感应器的下方设置有搅拌棍，所述搅拌棍上设置有螺旋、加热器和清扫头，所述螺旋上设置有温度探头，所述反应池的内壁上设置有PH探头，所述温度探头、PH探头分别与定时控制器的一端连接，所述定时控制器的另一端分别与加热器和人机交互界面连接，所述人机交互界面设置在含铬污水处理系统本体上，所述反应池的下方设置有消毒净化通道，所述消毒净化通道的外部设置有超声波发生器，所述声波发生器与超声波探头连接，所述超声波探头设置在消毒净化通道的内壁上，所述消毒净化通道通过水质软化器与净水排出管道连接，所述水质软化器与净水排出管道之间设置有高压泵。
2.按照权利要求1所述的一种地埋式集成化含铬有毒工业废水处理系统，其特征在于：所述搅拌棍与电机连接。
说明书
一种地埋式集成化含铬有毒工业废水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种地埋式集成化含铬有毒工业废水处理系统。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。铬是电镀工业生产过程中用量较大的一种金属原料，在废水中六价铬随PH的不同以不同形式存在。六价铬有致癌性，毒性较三价铬强百倍。在现有的含铬工业废水处理系统中主要采用化学沉淀法、电解法或膜处理的方式，处理过程较为漫长，生产耗能高导致生产成本高。且传统处理方法处理后的水质过硬则水质中的钙盐镁盐的沉淀会造成污垢，妨碍热传导，且会使得镀铬的水面水渍斑斑，严重影响镀铬工艺过程，造成电镀件表面出现黑点，原材料浪费严重，生产质量差、生产成本高。
发明内容
根据以上技术问题，本实用新型提供一种地埋式集成化含铬有毒工业废水处理系统，其特征在于：包括含铬污水处理系统本体、反应池、污水入口、红外线感应器、搅拌棍、投料口、螺旋、温度探头、加热器、清扫头、活性炭吸附层、PH探头、电磁阀、消毒净化通道、超声波发生器、超声波探头、水质软化器、净水排出管道、高压泵、人机交互界面、定时控制器，所述含铬污水处理系统本体的一侧设置有投料口，所述含铬污水处理系统本体上设置有反应池，所述反应池的上方开设有污水入口，下方设置有电磁阀，所述污水入口上设置有红外线感应器，所述红外线感应器通过定时控制器与电磁阀连接，所述定时控制器安装在反应池的下方，所述红外线感应器的下方设置有搅拌棍，所述搅拌棍上设置有螺旋、加热器和清扫头，所述螺旋上设置有温度探头，所述反应池的内壁上设置有PH探头，所述温度探头、PH探头分别与定时控制器的一端连接，所述定时控制器的另一端分别与加热器和人机交互界面连接，所述人机交互界面设置在含铬污水处理系统本体上，所述反应池的下方设置有消毒净化通道，所述消毒净化通道的外部设置有超声波发生器，所述声波发生器与超声波探头连接，所述超声波探头设置在消毒净化通道的内壁上，所述消毒净化通道通过水质软化器与净水排出管道连接，所述水质软化器与净水排出管道之间设置有高压泵。
所述搅拌棍与电机连接。
本实用新型的有益效果为：本实用新型提供一种地埋式集成化含铬有毒工业废水处理系统，对现有设备技术进行改进，采用地埋式结构，降低设备所占用的空间;设置有温度探头、PH探头、红外线感应器、人机交互界面、PH探头和定时控制器，集成化、智能化地实现对温度、PH、时间的调控工作，无需人为操作，大大的降低人工操作强度;设置有水质软化处理器，将水质软化避免水质过硬造成污垢妨碍热传导、使得镀铬的水面水渍斑斑，严重影响镀铬工艺过程，造成电镀件表面出现黑点，避免原材料浪费严重、生产质量差的现象，可有效的降低生产成本;在搅拌辊上设置有活性炭吸附层和清扫头，可将产生的沉淀吸附，降低清理设备的工作难度和人工操作强度。本实用新型结构简单、操作简单、将有毒性的含铬工业污水快速高效的处理，并将水质软化，避免了原材料浪费、生产质量差等现象，大大的降低了人工操作强度，设备易于清理维护。
