申请日2015.12.31
公开(公告)日2016.06.01
IPC分类号C02F1/32
摘要
本实用新型涉及一种节能光催化氧化有毒废水处理装置，其特征在于：主要包括紫外LED灯管，纳米二氧化钛玻璃套管，太阳能电板，蓄电池，电源控制器和外接电源，其中紫外LED灯管置于纳米二氧化钛玻璃套管内部，太阳能电板产生的电由蓄电池储存，电源控制器用于太阳能供电和外接电源供电的智能切换。本实用新型的有益效果为：以紫外LED灯作为光催化氧化的光源，使用寿命长，结合太阳能发电和LED灯的低耗电特性，该装置能耗低，且装置简单，安装灵活，可实现对有毒废水的快速降解，效率高。

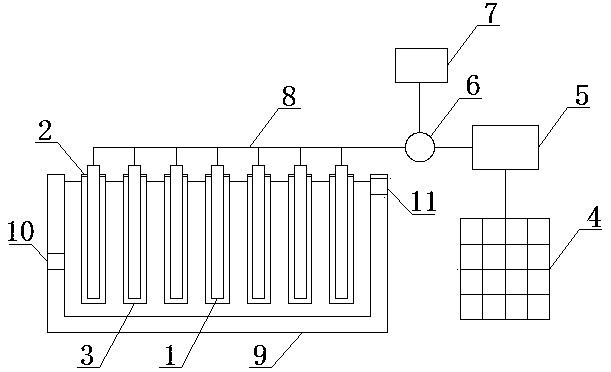

摘要附图
权利要求书
1.一种节能光催化氧化有毒废水处理装置，其特征在于主要包括紫外LED灯管，纳米二氧化钛玻璃套管，太阳能电板，蓄电池，电源控制器和外接电源，其中紫外LED灯管置于纳米二氧化钛玻璃套管内部，太阳能电板产生的电由蓄电池储存，电源控制器用于太阳能供电和外接电源供电的智能切换。
2.根据权利要求1所述的一种节能光催化氧化有毒废水处理装置，其特征在于所述的紫外LED灯管，是能够发出紫外波长小于300nm的LED灯管;纳米二氧化钛玻璃套管，是外壁均匀负载有纳米二氧化钛涂层的玻璃管。
说明书
一种节能光催化氧化有毒废水处理装置
技术领域
本实用新型涉及污水处理技术领域中的高级氧化技术，特别是涉及一种节能光催化氧化有毒废水处理装置。
背景技术
一些有毒有害、难降解的高浓度有机废水，如焦化废水中有机物以酚类化合物居多，约占总有机物的一半，有机物中还包括多环芳香族化合物和含氮、氧、碳的杂环化合物等。传统的物理化学方法在去除废水毒性以及提高废水的可生化性等方面存在不足。近年来，国内外对有毒有害、难降解的高浓度有机废水的处理方法也做过多方面的研究，提出过各种各样的改进，各种新的技术不断产生，尤其是高级氧化技术，引起越来越多水处理工作者的注意。
高级氧化技术有多种，其中的光催化氧化技术具有反应条件温和，氧化能力强，不会在处理系统中产生二次污染的优点，但光催化氧化技术的一个明显缺点是对可见光的吸收能力差，只对紫外线利用能力强，但紫外线光源相对可见光光源难获得，价格贵且寿命短。而随着发光二极管(LED)技术的成熟，可以产生波长小于300nm的紫外LED灯已经有较广泛的应用。紫外LED灯还具有耗电少的特点，适合与太阳能发电技术结合，以减少能耗。
发明内容
为将紫外LED灯灵活用于高级氧化技术中的光催化氧化，本实用新型提供了一种节能光催化氧化有毒废水处理装置，可实现低能耗下对有毒废水进行高效处理。
本实用新型所采用的技术方案是：装置主要包括紫外LED灯管，纳米二氧化钛玻璃套管，太阳能电板，蓄电池，电源控制器和外接电源，其中紫外LED灯管置于纳米二氧化钛玻璃套管内部，太阳能电板产生的电由蓄电池储存，电源控制器用于太阳能供电和外接电源供电的智能切换。
紫外LED灯管，是能够发出紫外波长小于300nm的LED灯管;纳米二氧化钛玻璃套管，是外壁均匀负载有纳米二氧化钛涂层的玻璃管。
与现有技术相比，本发明的有益效果是。
(1)紫外LED灯的使用，保证了光源使用寿命长。
(2)以太阳能供电为主，结合LED灯的低耗电特性，该装置能耗低。
(3)装置简单，安装灵活，可实现对有毒废水的快速降解，效率高
