申请日2015.12.31
公开(公告)日2016.05.04
IPC分类号C02F3/10
摘要
本发明提供了一种高效污水处理膜架，包括架体、曝气机构、预警机构与控制器，所述架体设有两相对的直角梯形的侧面，且直角梯形的长底边设于架体顶面，直角梯形的短底部设于架体底面，所述架体顶面与底面均设有若干平行挂膜杆，所述挂膜杆用于悬挂生物膜填料，所述曝气机构设于架体底部，所述曝气机构还设有振动机构，所述预警机构包括液位传感器与警示部分，所述曝气机构设有阀门，所述控制器连接液位传感器、振动机构与阀门。本发明占地面积小，出水水质好，管理简单，生化效果好，运行成本低，应用方式灵活，膜自清洗功能。

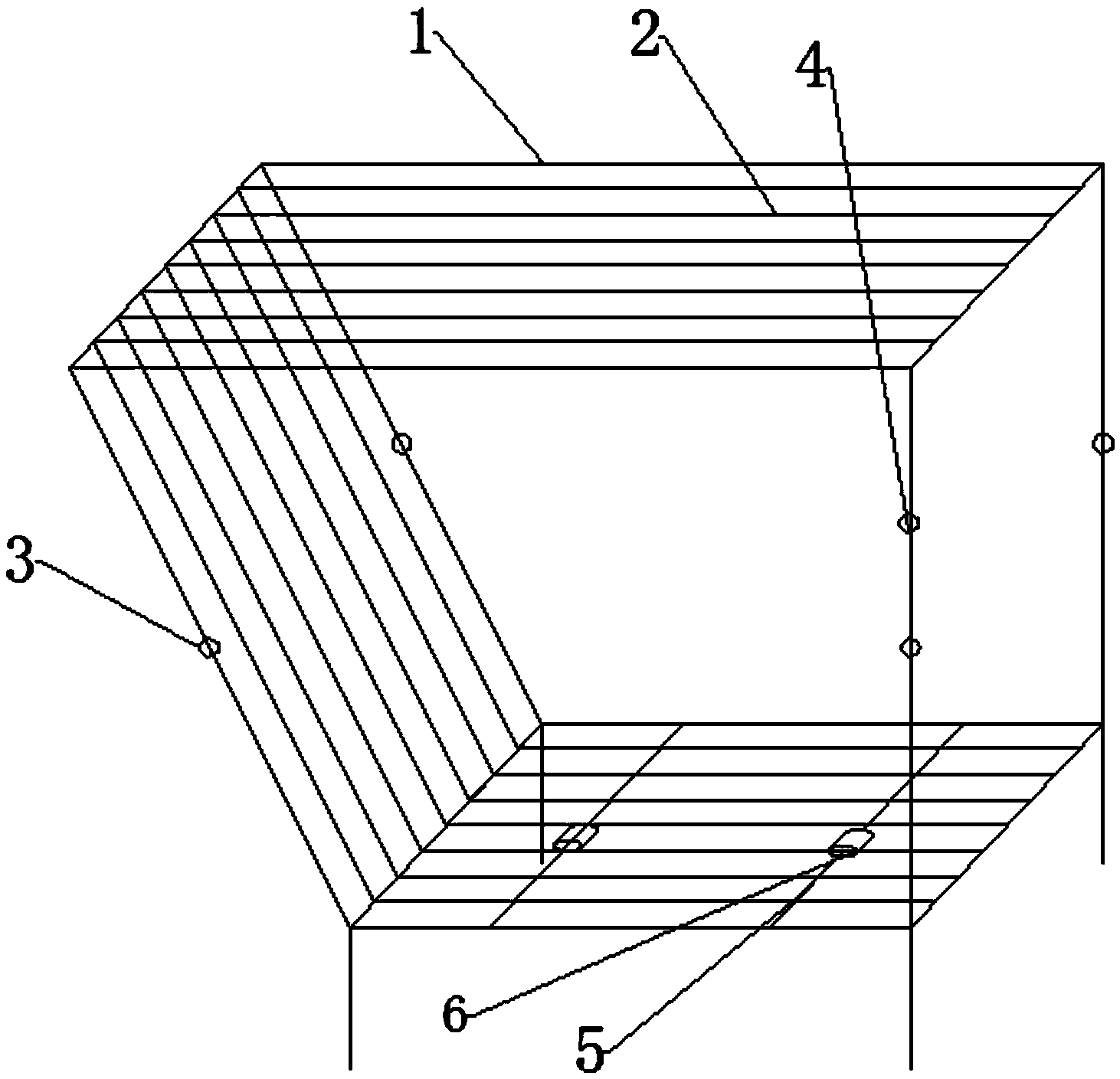

摘要附图
权利要求书
1.一种高效污水处理膜架，其特征在于：包括架体、曝气机构、预警机构与控制器，所述架体设有两相对的直角梯形的侧面，且直角梯形的长底边设于架体顶面，直角梯形的短底部设于架体底面，所述架体顶面与底面均设有若干平行挂膜杆，所述挂膜杆用于悬挂生物膜填料，所述曝气机构设于架体底部，所述曝气机构还设有振动机构，所述预警机构包括液位传感器与警示部分，所述曝气机构设有阀门，所述控制器连接液位传感器、振动机构与阀门。
2.根据权利要求1所述的一种高效污水处理膜架，其特征在于：所述警示部分为声光报警器。
3.根据权利要求2所述的一种高效污水处理膜架，其特征在于：所述预警部分还包括流速传感器，所述流速传感器连接控制器。
4.根据权利要求1所述的一种高效污水处理膜架，其特征在于：所述曝气机构为曝气管，所述曝气管垂直于挂膜杆。
5.根据权利要求4所述的一种高效污水处理膜架，其特征在于：所述曝气管下侧面设有振动机构，所述振动机构包括外壳与振动器。
6.根据权利要求1所述的一种高效污水处理膜架，其特征在于：所述振动器为超声装置。
7.根据权利要求6所述的一种高效污水处理膜架，其特征在于：所述振动器为振动电机。
8.根据权利要求1-7任一所述的一种高效污水处理膜架，其特征在于：所述架体顶面与底面均为矩形。
9.根据权利要求8所述的一种高效污水处理膜架，其特征在于：所述架体两竖直侧边所在面垂直于水流方向。
说明书
一种高效污水处理膜架
技术领域
本发明属于污水处理设备领域，尤其是涉及一种高效污水处理膜架。
背景技术
随着现代工业的迅速发展，水污染越来越严重，因此，对污水的治理也迫在眉睫，膜技术随之应运而生。它将污水生物处理技术与膜分离技术相结合，首先利用生化技术降解水中的有机物，驯养优势菌类、阻隔细菌，然后利用膜技术过滤悬浮物和水溶性大分子物质，降低水浊度，达到排放标准。膜生物反应器技术可广泛用于污水处理和中水回用等领域，但是，目前水处理膜使用效率较低，不能合理利用，因此造成使用成本较高高，膜组件具有一定的寿命，一般进口膜为5-8年，国产膜为3-5年，达到寿命时，更换膜是一笔巨大的开支。
发明内容
有鉴于此，本发明旨在提出一种高效污水处理膜架，以以提高膜的使用效率，延长使用寿命。
为达到上述目的，本发明的技术方案是这样实现的：
一种高效污水处理膜架，包括架体、曝气机构、预警机构与控制器，所述架体设有两相对的直角梯形的侧面，且直角梯形的长底边设于架体顶面，直角梯形的短底部设于架体底面，所述架体顶面与底面均设有若干平行挂膜杆，所述挂膜杆用于悬挂生物膜填料，所述曝气机构设于架体底部，所述曝气机构还设有振动机构，所述预警机构包括液位传感器与警示部分，所述曝气机构设有阀门，所述控制器连接液位传感器、振动机构与阀门。
进一步，所述警示部分为声光报警器。
进一步，所述预警部分还包括流速传感器，所述流速传感器连接控制器。
进一步，所述曝气机构为曝气管，所述曝气管垂直于挂膜杆。
进一步，所述曝气管下侧面设有振动机构，所述振动机构包括外壳与振动器。
进一步，所述振动器为超声装置。
进一步，所述振动器为振动电机。
进一步，所述架体顶面与底面均为矩形。
进一步，所述架体两竖直侧边所在面垂直于水流方向。
相对于现有技术，本发明所述的一种高效污水处理膜架具有以下优势：占地面积小，出水水质好，管理简单，生化效果好，运行成本低，应用方式灵活，膜自清洗功能。
