申请日2015.12.31
公开(公告)日2016.04.13
IPC分类号F28D9/02
摘要
本发明提供了一种污水处理中的冷凝液压装置，包括冷却塔和液压泵，所述冷却塔包括上封顶、塔身和下封顶，上封顶设有进液口，下封顶设有出液口和温度传感器，所述冷却塔内部设有若干散热板，散热板为中空的长方体，且从上到下依次倾斜连接设置，散热板与水平夹角均为10°，上一片散热板上流下的液体可落到下一片散热板上，所述散热板内通冷却水，塔身下部设有进水口，塔身上部设有出水口，所述进水口通过液压泵与冷却水池相连，进液口通过另一液压泵与污水循环水相连。本发明所述的污水处理中的冷凝液压装置，通过液压泵带动热的循环水在多层散热板表面降温，使得降温后的循环水可再次应用到工业生产中。

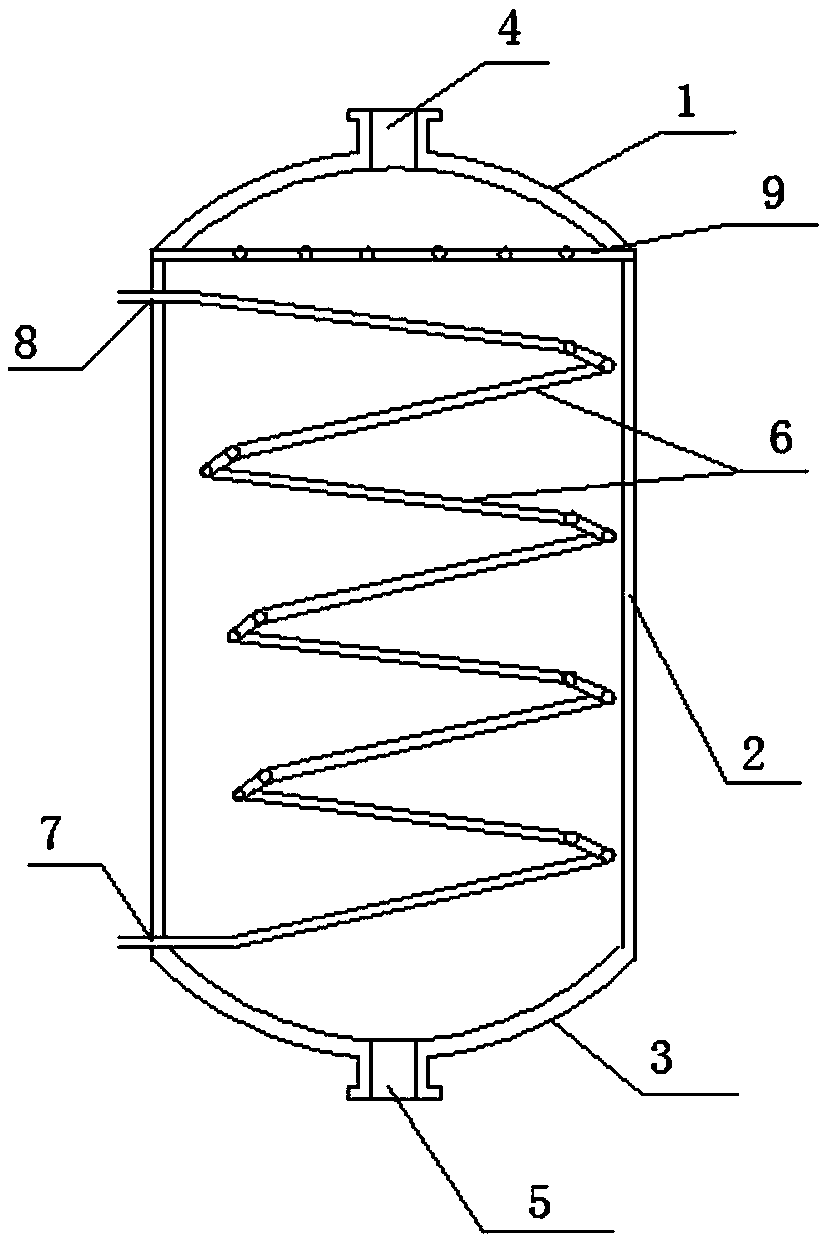

摘要附图
权利要求书
1.一种污水处理中的冷凝液压装置，其特征在于：包括冷却塔和液压泵，所述冷却塔包括上封顶(1)、塔身(2)和下封顶(3)，上封顶(1)设有进液口(4)，下封顶(3)设有出液口(5)和温度传感器，所述冷却塔内部设有若干散热板(6)，散热板(6)为中空的长方体，且从上到下依次倾斜连接设置，所述散热板(6)内通冷却水，塔身(2)下部设有进水口(7)，塔身(2)上部设有出水口(8)，所述进水口(7)通过液压泵与冷却水池相连，进液口(4)通过另一液压泵与污水循环水相连。
2.根据权利要求1所述的一种污水处理中的冷凝液压装置，其特征在于：所述相邻两片散热板(6)的倾斜方向相反且上一片散热板(6)上流下的液体可落到下一片散热板(6)上。
3.根据权利要求2所述的一种污水处理中的冷凝液压装置，其特征在于：所述下一层的散热板(6)上端两侧通过连接管(10)分别与上一层散热板(6)的下端两侧相连。
4.根据权利要求2所述的一种污水处理中的冷凝液压装置，其特征在于：所述散热板(6)板面有多个圆滑凸起。
5.根据权利要求2所述的一种污水处理中的冷凝液压装置，其特征在于：所述散热板(6)与水平夹角为10°。
6.根据权利要求1所述的一种污水处理中的冷凝液压装置，其特征在于：所述上封顶(1)与塔身(2)之间设有液体分配器(9)，液体分配器(9)上均匀开有孔。
说明书
一种污水处理中的冷凝液压装置
技术领域
本发明属于污水循环水冷却装置领域，尤其是涉及一种污水循环水冷凝液压装置。
背景技术
工业生产中会产生大量污水，直接排放会造成环境污染，因此目前比较环保的方式是处理之后循环利用。但是污水处理之后温度较高，如何将较高温度的水降温使得能够利用，是需要解决的技术问题。
发明内容
有鉴于此，本发明旨在提出一种污水处理中的冷凝液压装置，可以有效的降低循环水的温度，降温后的循环水达到继续使用的要求。
为达到上述目的，本发明的技术方案是这样实现的：
一种污水处理中的冷凝液压装置，包括冷却塔和液压泵，所述冷却塔包括上封顶、塔身和下封顶，上封顶设有进液口，下封顶设有出液口和温度传感器，所述冷却塔内部设有若干散热板，散热板为中空的长方体，且从上到下依次倾斜连接设置，所述散热板内通冷却水，塔身下部设有进水口，塔身上部设有出水口，所述进水口通过液压泵与冷却水池相连，进液口通过另一液压泵与污水循环水相连。散热板上下交错连接，增加了接触面积，有利于冷却循环水。
进一步，所述相邻两片散热板的倾斜方向相反且上一片散热板上流下的液体可落到下一片散热板上。
进一步，所述下一层的散热板上端两侧通过连接管分别与上一层散热板的下端两侧相连。冷却水从塔身下部注入散热板，注满最下面的散热板然后冷却水通过位于两端的连接管进入上一片散热板，进而全部注满水。
进一步，所述散热板板面有多个圆滑凸起。圆滑凸起状的板面增大了散热板的表面积。
进一步，所述散热板与水平夹角为10°。
进一步，所述上封顶与塔身之间设有液体分配器，液体分配器上均匀开有孔。分配器将进液口流下的热的循环水分流，均匀流到散热板上，充分冷却。
相对于现有技术，本发明所述的污水处理中的冷凝液压装置具有以下优势：
本发明所述的污水处理中的冷凝液压装置，通过液压泵带动热的循环水在多层散热板表面降温，使得降温后的循环水可再次应用到工业生产中。
