申请日2016.01.18
公开(公告)日2016.06.08
IPC分类号B01D35/02; B01D29/01
摘要
本实用新型公开了一种污水管专用过滤法兰,包括:第一法兰盘和第二法兰盘,所述的第一法兰盘和第二法兰盘之间为管体,第一法兰盘和第二法兰盘均设有螺栓孔,所述的第一法兰盘安装有过滤盘,所述的过滤盘上设有若干过滤孔。与现技术相比,本实用新型具有两个法兰盘,通过螺栓安装在污水管道节点上,其中一个法兰盘上安装有过滤盘,能够有效的过滤污水中的杂物,而且由于法兰盘与过滤盘通过螺纹连接,当过滤盘损坏时,只需要更换过滤盘即可,节约成本,而且更换快速。
权利要求书

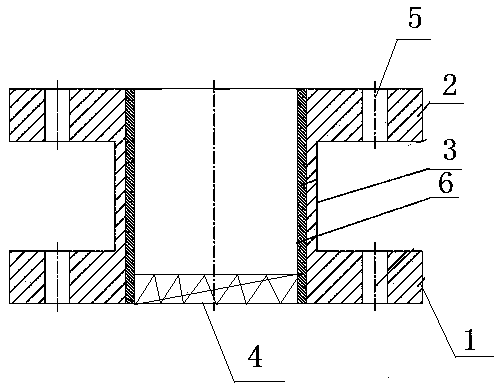

1.一种污水管专用过滤法兰,其特征在于,包括:第一法兰盘和第二法兰盘,所述的第一法兰盘和第二法兰盘之间为管体,第一法兰盘和第二法兰盘均设有螺栓孔,
所述的管体长度为10-20厘米,所述的第一法兰盘安装有过滤盘,所述的过滤盘上设有若干过滤孔。
2.根据权利要求1所述的一种污水管专用过滤法兰,其特征在于,所述的第一法兰盘与过滤盘通过螺纹连接,过滤盘外缘设有外螺纹,第一法兰盘的孔内壁设有与过滤盘的外螺纹配合的内螺纹。
3.根据权利要求1所述的一种污水管专用过滤法兰,其特征在于,所述的管体内壁设有陶瓷层。
说明书
污水管专用过滤法兰
技术领域
本实用新型涉及一种水处理过滤装置,具体是一种污水管专用过滤法兰。
背景技术
目前现有的许多湖泊、江河边,排污管口大多没有有效的设置过滤装置,特别是与堤岸齐平或埋入堤岸内的排污管道,无法加装过滤装置,造成无法有效的滤去污水的油污等赃物,更无法除去水中的重金属元素和异味,排放到自然环境时,极易造成环境污染。另外,一般的过滤装置没有防止污物回流的止回机构,污物回流再次经过过滤装置会造成过滤介质的过度损耗。现需要一种能够过滤杂质,并且能够快速更换的装置。
发明内容
本实用新型提供一种污水管专用过滤法兰,能够有效的过滤污水管中的杂物,并且更换方便。
为了实现上述目的,本实用新型采用的技术方案是:一种污水管专用过滤法兰,包括:第一法兰盘和第二法兰盘,所述的第一法兰盘和第二法兰盘之间为管体,第一法兰盘和第二法兰盘均设有螺栓孔,
所述的管体长度为10-20厘米,所述的第一法兰盘安装有过滤盘,所述的过滤盘上设有若干过滤孔。
所述的第一法兰盘与过滤盘通过螺纹连接,过滤盘外缘设有外螺纹,第一法兰盘的孔内壁设有与过滤盘的外螺纹配合的内螺纹。
所述的管体内壁设有陶瓷层。
与现技术相比,本实用新型具有两个法兰盘,通过螺栓安装在污水管道节点上,其中一个法兰盘上安装有过滤盘,能够有效的过滤污水中的杂物,而且由于法兰盘与过滤盘通过螺纹连接,当过滤盘损坏时,只需要更换过滤盘即可,节约成本,而且更换快速。
