申请日2016.01.29
公开(公告)日2016.06.29
IPC分类号B01D46/02; B01D46/04; B01D46/42
摘要
本实用新型公开了一种用于重金属污泥无害化处理的袋式除尘装置,涉及重金属污泥处理的技术领域,包括袋式除尘箱和气体流量计,该袋式除尘箱由上至下依次设置有净气室、过滤室和集灰室,净气室的底部设置有连通过滤室的两个通孔,该净气室上设置有净化气体出口,气体流量计设置于连接该净化气体出口的管道上;过滤室设置有两组过滤袋组,每组过滤袋组均包括第一过滤袋和套设于第一过滤袋上的第二过滤袋,该第一过滤袋与第二过滤袋上分别设置有第一过滤孔和第二过滤孔,该第一过滤孔的直径小于第二过滤孔的直径;集灰室与过滤室相通,集灰室底端上设置有一旋转阀。本实用新型增大了除尘范围、提高了除尘质量。
权利要求书
1.一种用于重金属污泥无害化处理的袋式除尘装置,其特征在于,包括袋式除尘箱和气体流量计,该袋式除尘箱由上至下依次设置有净气室、过滤室和集灰室:
该净气室的底部设置有连通过滤室的两个通孔,该净气室上设置有净化气体出口,气体流量计设置于连接该净化气体出口的管道上;
过滤室,该过滤室上设置有两个相对的含尘气体入口,该过滤室内设置有两组过滤袋组,每组过滤袋组均包括袋口直径不小于通孔直径的第一过滤袋和套设于第一过滤袋上的第二过滤袋,该第一过滤袋与第二过滤袋上分别设置有第一过滤孔和第二过滤孔,该第一过滤孔的直径小于第二过滤孔的直径,该第一过滤袋以与通孔相匹配的方式设置于过滤室的顶端上,该第二过滤袋以可拆卸的方式设置于过滤室的顶端上;
集灰室与过滤室相通。
2.如权利要求1所述的用于重金属污泥无害化处理的袋式除尘装置,其特征在于,集灰室呈斗状,该呈斗状的集灰室底端上设置有一旋转阀。
说明书
一种用于重金属污泥无害化处理的袋式除尘装置
技术领域
本实用新型涉及重金属污泥处理的技术领域,具体涉及一种用于重金属污泥无害化处理的袋式除尘装置。
背景技术
传统的袋式除尘装置仅用于过滤较细的灰尘颗粒,遇到颗粒较大的灰尘容易被堵塞或覆盖住过滤孔从而影响过滤效果,除尘范围小,当对存在较大颗粒的含尘气体进行过滤时,常常需要配合旋风过滤器等装置使用,增加了生产成本。传统的袋式除尘装置仅设置有一个含尘气体入口,因距离入口越近,气体与过滤袋的撞击力越大,越有利于过滤灰尘颗粒,因此仅设置一个含尘气体入口限制了过滤袋过滤功能的充分发挥。
发明内容
针对现有技术的不足,本实用新型的目的旨在提供一种用于重金属污泥无害化处理的袋式除尘装置,有利于增大袋式除尘装置的除尘范围和除尘效果。
为实现上述目的,本实用新型采用如下技术方案:

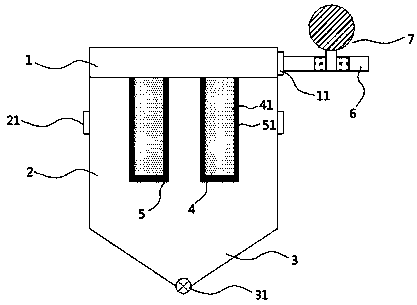

一种用于重金属污泥无害化处理的袋式除尘装置,包括袋式除尘箱和气体流量计,该袋式除尘箱由上至下依次设置有净气室、过滤室和集灰室:
该净气室的底部设置有连通过滤室的两个通孔,该净气室上设置有净化气体出口,气体流量计设置于连接该净化气体出口的管道上;
过滤室,该过滤室上设置有两个相对的含尘气体入口,该过滤室内设置有两组过滤袋组,每组过滤袋组均包括袋口直径不小于通孔直径的第一过滤袋和套设于第一过滤袋上的第二过滤袋,该第一过滤袋与第二过滤袋上分别设置有第一过滤孔和第二过滤孔,该第一过滤孔的直径小于第二过滤孔的直径,该第一过滤袋以与通孔相匹配的方式设置于过滤室的顶端上,该第二过滤袋以可拆卸的方式设置于过滤室的顶端上;
集灰室与过滤室相通。
作为本实用新型的一种改进,集灰室呈斗状,该呈斗状的集灰室底端上设置有一旋转阀。
本实用新型的有益效果在于:双层过滤,有利于提高过滤效果;选用传统袋式除尘装置选用的过滤袋作为第一过滤袋,选用过滤孔径大于传统过滤袋的过滤袋作为第二过滤袋,过滤孔径较大的第二过滤袋可过滤较粗的灰尘颗粒,从而增大了除尘范围;当第二过滤袋表面慢慢积聚起粉尘,其过滤效果等同于过滤孔径较小的过滤袋,仍能用于过滤颗粒较小的粉尘;第二过滤袋以可拆卸的方式设置,可根据要进行除尘气体所带颗粒的大小选择是否拆除第二过滤袋,使用更加灵活方便;呈斗状的集灰室将灰尘颗粒集于底端,当灰尘聚集到一定程度时可打开底端上的旋转阀进行除尘,也可经该旋转阀对袋室除尘装置内部进行吸尘;设置于连接净化气体管道上的气体流量计用于观测除尘过程中的气体流量,根据气体流量判断过滤袋是否已覆盖满灰尘需要进行清理或更换;含尘气体长期从同一个方向进入过滤室,将不利于过滤袋充分发挥作用,设置于过滤室上相对的两个含尘气体入口便于从不同方向输入含尘气体,可同时输入,增加粉尘碰撞从而进一步提高除尘质量,也可相继输入,便于充分利用过滤袋的不同部位进行除尘。
