申请日2016.02.01
公开(公告)日2016.09.21
IPC分类号C02F1/52; C02F1/62
摘要
本实用新型涉及一种脱硫废水一体化处理设备，主体为一碳钢箱体，箱体的一边为加药搅拌池，另一边则为沉淀池。加药搅拌池分为三个隔池，池内安装有减速搅拌机，可根据水量调节搅拌速率。加药装置通过三根加药管分别连接到三个隔池。沉淀池上部设有斜管，可加强颗粒沉降效果，下部为泥斗，并设有排泥管。沉淀池可以使加药搅拌池内生成的大量有害颗粒物质从水中高效地分离出来，达到净化废水的目的。本实用新型结构简单，安装使用方便，处理效果好，设备使用寿命长。每处理1000m3/h的废水，耗电量不足10度，耗药量不超过10kg，设备造价和运行成本也较低。
摘要附图
权利要求书

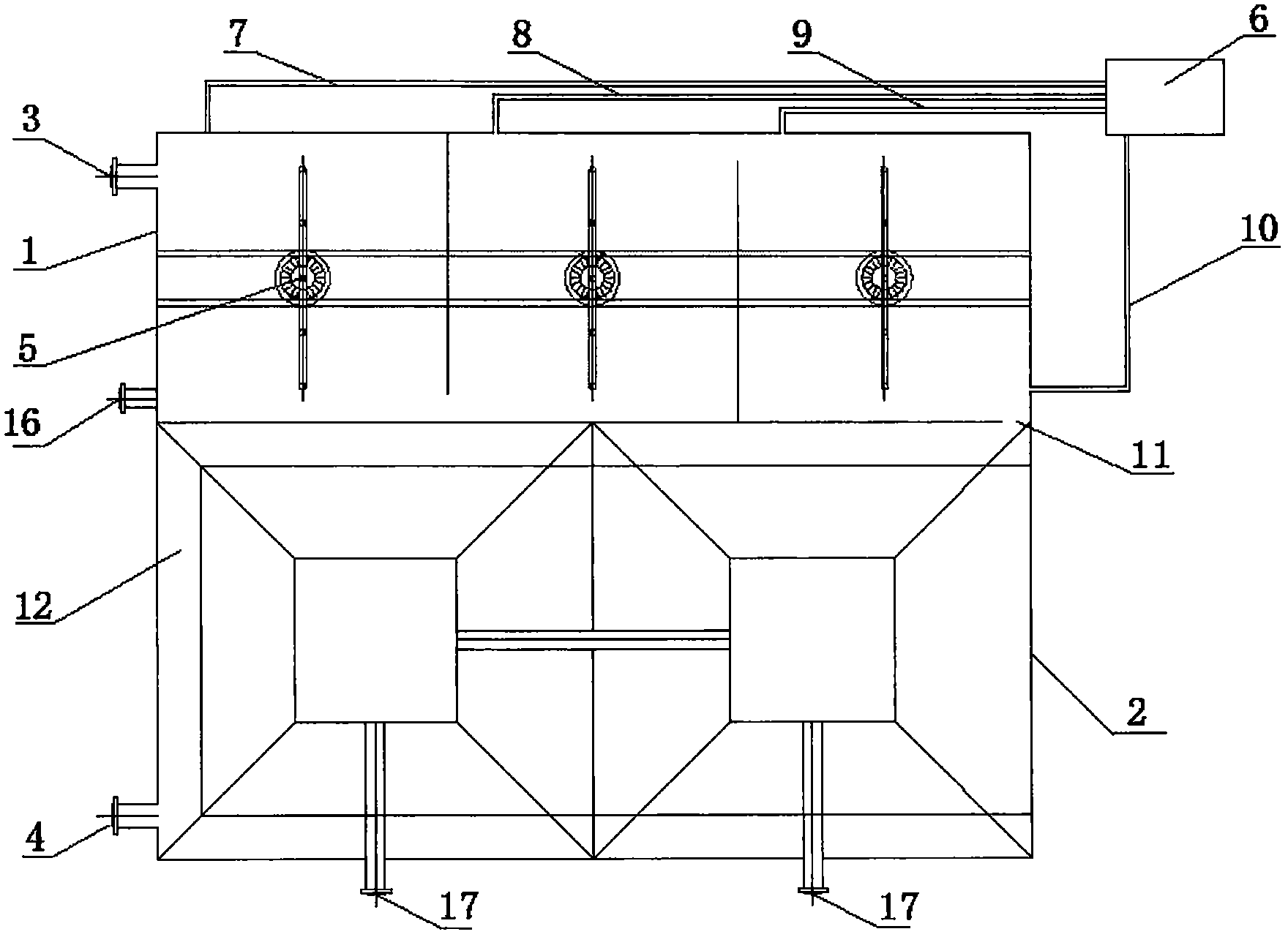

1.脱硫废水一体化处理设备，主体为一箱体，箱体外设置一加药装置(6);其特征在于：所述的箱体内一边为加药搅拌池(1)，另一边为沉淀池(2);其中，加药搅拌池(1)由三个并排的隔池组成，即入口隔池、中间隔池和出口隔池;进水口(3)安在入口隔池上;三个隔池之间由过水孔(11)相连;所述的加药装置(6)通过三根加药管分别连接到三个隔池，将三种药分别加入到三个隔池内：每一隔池内均安装有减速搅拌机(5);出口隔池通过过水孔(11)连通到沉淀池(2);沉淀池(2)下部为两个泥斗(14)，两个泥斗(14)之间连通，泥斗(14)底部设有排泥口(17);沉淀池(2)上部设有数根斜管(13);顶部设有集水槽(12)，集水槽(12)通过出水口(4)将处理后的水通往外部。
2.根据权利要求1所述的处理设备，其特征在于：所述的箱体为一个一体化的碳钢箱体。
3.根据权利要求1所述的处理设备，其特征在于：三个隔池的过水孔(11)的位置上下交错。
4.根据权利要求1所述的处理设备，其特征在于：三根加药管为石灰乳加药管(7)、TMT-15加药管(8)和硫酸氯化铁加药管(9);石灰乳加药管(7)连接入口隔池，TMT-15加药管(8)连接中间隔池，硫酸氯化铁加药管(9)连接出口隔池。
5.根据权利要求1所述的处理设备，其特征在于：加药搅拌池(1)底部设有放空口(16)。
6.根据权利要求1所述的处理设备，其特征在于：两个泥斗(14)均为上大下小的梯形。
7.根据权利要求1所述的处理设备，其特征在于：斜管(13)为蜂窝状玻璃钢管。
8.根据权利要求1所述的处理设备，其特征在于：集水槽(12)上部带有溢流堰(15)。
9.根据权利要求1所述的处理设备，其特征在于：加药装置(6)另有一根聚合电解质加药管(10)，通入到沉淀池(2)内部。
说明书
脱硫废水一体化处理设备
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种脱硫废水净化装置。
背景技术
随着工业的不断发展，电需求量越来越高，而主要靠火力发电的我国对煤炭的需求量是巨大的。但由于煤炭中含有大量的硫，因此在发电厂排出的烟气中就含有大量的硫化物，导致酸雨，严重破坏生态环境。目前大部分火力发电厂均采用湿法脱硫工艺，可以除去烟气中绝大多数的硫化物。但湿法脱硫工艺产生的废水成分复杂，其中含有Hg、Pb、Ni、Cr、As、Cd等重金属离子及硫化物，处理难度较大。传统的处理设备占地面积大，处理效果较差，效率也相对较低，因此如何高效地处理脱硫废水已经成为迫切需要解决的难题之一。
发明内容
本实用新型的目的在于结合我国实际，提供一种经济实用、处理效果好、处理效率高的脱硫废水一体化处理设备。
本实用新型的目的是通过以下技术方案实现的。
脱硫废水一体化处理设备，主体为一箱体，箱体外设置一个一体化的加药装置。所述的箱体内一边为加药搅拌池，另一边为沉淀池;其中，加药搅拌池由三个并排的隔池组成，即入口隔池、中间隔池和出口隔池;进水口安在入口隔池上;三个隔池之间由过水孔相连;所述的加药装置通过三根加药管分别连接到三个隔池，将三种药分别加入到三个隔池内;每一隔池内均安装有减速搅拌机;出口隔池通过过水孔连通到沉淀池;沉淀池下部为两个泥斗，两个泥斗之间连通，泥斗底部设有排泥口;沉淀池上部设有数根斜管;顶部设有集水槽，集水槽通过出水口将处理后的水通往外部。
所述的箱体为一个一体化的碳钢箱体。
三个隔池的过水孔的位置上下交错。
三根加药管为石灰乳加药管、TMT-15加药管和硫酸氯化铁加药管;石灰乳加药管连接入口隔池，TMT-15加药管连接中间隔池，硫酸氯化铁加药管连接出口隔池。
加药搅拌池底部设有放空口。
两个泥斗均为上大下小的梯形。
斜管为蜂窝状玻璃钢管。
集水槽上部带有溢流堰。
加药装置另有一根聚合电解质加药管，通入到沉淀池内部。
本实用新型可有效处理烟气脱硫废水。经本实用新型处理过后的水可达到国家一级A排放标准。每处理1000m3/h的废水，耗电量不足10度，耗药量不超过10kg。该设备具有体积小、结构紧凑、操作方便、便于清洗、耗能低、使用寿命长等优点。能够彻底解决脱硫废水成分复杂、污染严重等问题，适用于大中小各类型企业
