申请日2016.02.02
公开(公告)日2016.06.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理车，包括车头和车架，车架上设有污水处理罐主体，污水处理罐主体从左到右依次设有初级调制室、第一厌氧处理室、第二厌氧处理室、膜生物反应室、第一过滤室、第二过滤室和清水池，初级调制室顶部设有进水管接头，进水管接头连接污水泵，污水泵设置在车头下方，污水泵上设有管接头，进水管接头下端设有过滤网箱，初级调制室中设有调剂喷头，初级调制室设有调质搅拌装置，膜生物反应室中设有膜生物反应器，第一过滤室中设有消毒管，第一过滤室底部设有过滤填料，过滤填料与第二过滤室连通，本实用新型结构新颖，污水处理效果好，效率高，便于运输，满足了现代污水处理的要求。

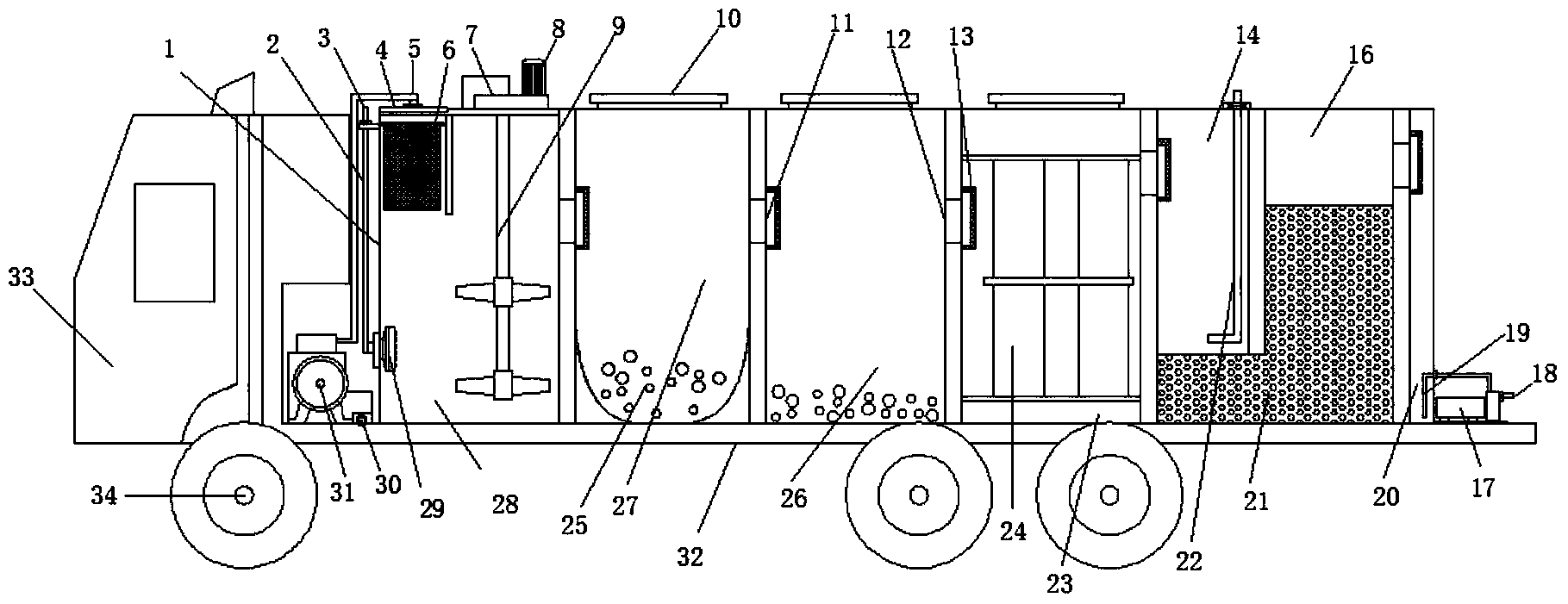

摘要附图
权利要求书
1.一种生活污水处理车，包括车头和车架，所述车架上设有污水处理罐主体，其特征在于，所述污水处理罐主体从左到右依次设有初级调制室、第一厌氧处理室、第二厌氧处理室、膜生物反应室、第一过滤室、第二过滤室和清水池，所述初级调制室顶部设有进水管接头，所述进水管接头连接污水泵，所述污水泵设置在车头下方，所述污水泵上设有管接头，所述进水管接头下端设有过滤网箱，所述初级调制室中设有调剂喷头，所述初级调制室设有调质搅拌装置，所述第一厌氧处理室和第二厌氧处理室中设有厌氧菌填料，所述膜生物反应室中设有膜生物反应器，所述第一过滤室中设有消毒管，所述第一过滤室底部设有过滤填料，所述过滤填料与第二过滤室连通，所述第二过滤室上端连通清水池，所述清水池中设有抽水管，所述抽水管连接抽水泵，所述抽水泵设置在车架尾部，所述抽水泵上设有出水管接头。
2.根据权利要求1所述的生活污水处理车，其特征在于，所述调剂喷头与污水处理罐主体外侧的调剂管连接，所述调剂管上端设有调剂管接头。
3.根据权利要求1所述的生活污水处理车，其特征在于，所述调质搅拌装置包括变速器，所述变速器上设有电机，所述变速器下端设有搅拌叶轮。
4.根据权利要求1所述的生活污水处理车，其特征在于，所述膜生物反应室、第一厌氧处理室和第二厌氧处理室顶部设有检查口。
5.根据权利要求1所述的生活污水处理车，其特征在于，所述车架下方设有车轮。
说明书
一种生活污水处理车
技术领域
本实用新型涉及一种污水处理设备，具体是一种生活污水处理车。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化。
目前水污染比较常见的是工业水污染和生活水污染，现在生活污水处理的方式各种各样，但是现在大多数的生活污水处理设备处理污水时，处理成本较高，处理设备结构较为复杂，污水处理效果不佳，处理之后的水还是较浑浊，不满足现代水处理要求，一旦发生污水处理事件，不能及时的处理会造成更大面积的污染，这是急需一种便于运输的污水处理设备。
实用新型内容
本实用新型的目的在于提供一种生活污水处理车，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水处理车，包括车头和车架，所述车架上设有污水处理罐主体，所述污水处理罐主体从左到右依次设有初级调制室、第一厌氧处理室、第二厌氧处理室、膜生物反应室、第一过滤室、第二过滤室和清水池，所述初级调制室顶部设有进水管接头，所述进水管接头连接污水泵，所述污水泵设置在车头下方，所述污水泵上设有管接头，所述进水管接头下端设有过滤网箱，所述初级调制室中设有调剂喷头，所述初级调制室设有调质搅拌装置，所述第一厌氧处理室和第二厌氧处理室中设有厌氧菌填料，所述膜生物反应室中设有膜生物反应器，所述第一过滤室中设有消毒管，所述第一过滤室底部设有过滤填料，所述过滤填料与第二过滤室连通，所述第二过滤室上端连通清水池，所述清水池中设有抽水管，所述抽水管连接抽水泵，所述抽水泵设置在车架尾部，所述抽水泵上设有出水管接头。
作为本实用新型进一步的方案：所述调剂喷头与污水处理罐主体外侧的调剂管连接，所述调剂管上端设有调剂管接头。
作为本实用新型进一步的方案：所述调质搅拌装置包括变速器，所述变速器上设有电机，所述变速器下端设有搅拌叶轮。
作为本实用新型进一步的方案：所述膜生物反应室、第一厌氧处理室和第二厌氧处理室顶部设有检查口。
作为本实用新型进一步的方案：所述车架下方设有车轮。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖，污水处理效果好，效率高，便于运输，满足了现代污水处理的要求。
