申请日2016.01.31
公开(公告)日2016.08.24
IPC分类号E03F3/02; E03F5/10; E03F5/14
摘要
本实用新型公开了一种污水处理用排放装置，包括排液腔和滤板密封体，所述滤板密封体设于排液腔左侧，所述排液腔下方设有出液板，所述出液板内设有若干圆柱出液孔，所述滤板密封体下方设有角孔，所述角孔上安装有明流排液管和暗流排液管，所述明流排液管上设有明流排液孔，所述暗流排液管上设有暗流排液孔，所述明流排液管的左端连接有开关阀，所述暗流排液管与出液板相连，所述出液板位于暗流排液管上表面，本实用新型能保证通畅快速的排清水，减少低效、无效过滤次数，而且，设计明流排液管和暗流排液管，可以将污水用于不同的方面，不会产生污水积累的问题。
权利要求书

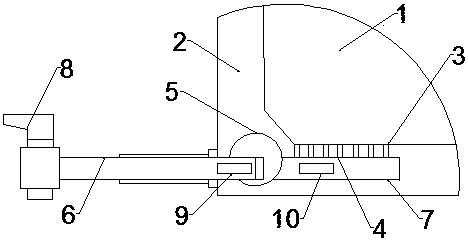

1.一种污水处理用排放装置，其特征在于，包括排液腔和滤板密封体，所述滤板密封体设于排液腔左侧，所述排液腔下方设有出液板，所述出液板内设有若干圆柱出液孔，所述滤板密封体下方设有角孔，所述角孔上安装有明流排液管和暗流排液管，所述明流排液管上设有明流排液孔，所述暗流排液管上设有暗流排液孔，所述明流排液管的左端连接有开关阀，所述暗流排液管与出液板相连，所述出液板位于暗流排液管上表面。
2.根据权利要求1所述的一种污水处理用排放装置，其特征在于：所述滤板密封体为“L”字形。
3.根据权利要求1所述的一种污水处理用排放装置，其特征在于：所述出液板上相邻的圆柱出液孔之间间距1-3mm。
4.根据权利要求1所述的一种污水处理用排放装置，其特征在于：所述排液腔与滤板密封体为一体式结构。
说明书
一种污水处理用排放装置
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种污水处理用排放装置。
背景技术
现代污水处理技术发展的总趋势是在保证出水水质的前提下尽可能地缩短和简化工艺流程。那么，围绕时空要素，克服传统污水处理工艺流程复杂的弊端，通过对构筑物合理的一体化设计，利用最合理的时空安排，完成池体连续稳定工作的一体化装置，便符合这一污水处理技术发展的总趋势。
污水的利用广泛，但是污水在排放的过程中存在很多的问题，导致污水的利用存在阻碍，甚至导致污水积累的问题，因此，需要设计一种顺利排放污水的排放装置，使得污水有效利用。
发明内容
针对以上问题，本实用新型提供了一种污水处理用排放装置，能保证通畅快速的排清水， 减少低效、无效过滤次数，而且，设计明流排液管和暗流排液管，可以将污水用于不同的方面，不会产生污水积累的问题，可以有效解决背景技术中的问题。
为了实现上述目的，本实用新型采用的技术方案如下：一种污水处理用排放装置，包括排液腔和滤板密封体，所述滤板密封体设于排液腔左侧，所述排液腔下方设有出液板，所述出液板内设有若干圆柱出液孔，所述滤板密封体下方设有角孔，所述角孔上安装有明流排液管和暗流排液管，所述明流排液管上设有明流排液孔，所述暗流排液管上设有暗流排液孔，所述明流排液管的左端连接有开关阀，所述暗流排液管与出液板相连，所述出液板位于暗流排液管上表面。
作为本实用新型的一种优选技术方案，所述滤板密封体为“L”字形。
作为本实用新型的一种优选技术方案，所述出液板上相邻的圆柱出液孔之间间距1-3mm。
作为本实用新型的一种优选技术方案，所述排液腔与滤板密封体为一体式结构。
本实用新型的有益效果：
本实用新型能保证通畅快速的排清水， 减少低效、无效过滤次数，而且，设计明流排液管和暗流排液管，可以将污水用于不同的方面，不会产生污水积累的问题。
