申请日2016.02.03
公开(公告)日2016.06.22
IPC分类号B01D35/02; B01D29/05; B01D29/56; B01D29/72
摘要
本发明公开了一种带有过滤装置的污水处理管道，包括至少一个U型管道和倒U型管道构成的管道，所述管道的U型管道的出液端与其相邻的所述倒U型管道的进液端连接，所述管道的水流自下而上流动的上行管道为上行管道。本发明采用在上行管道内设置至少一个开口向下的铁氟龙过滤网，水流方向自下而上通过开口向下设置的铁氟龙过滤网，由于铁氟龙过滤网的材质为铁氟龙，增加了过滤的时间，因此避免了过滤网的堵塞，且过滤效果很好，同时抖动装置的设置，提高了过滤的效果，减少了杂质在铁氟龙过滤网上的粘结，减少了铁氟龙过滤网更换和清洗的时间。

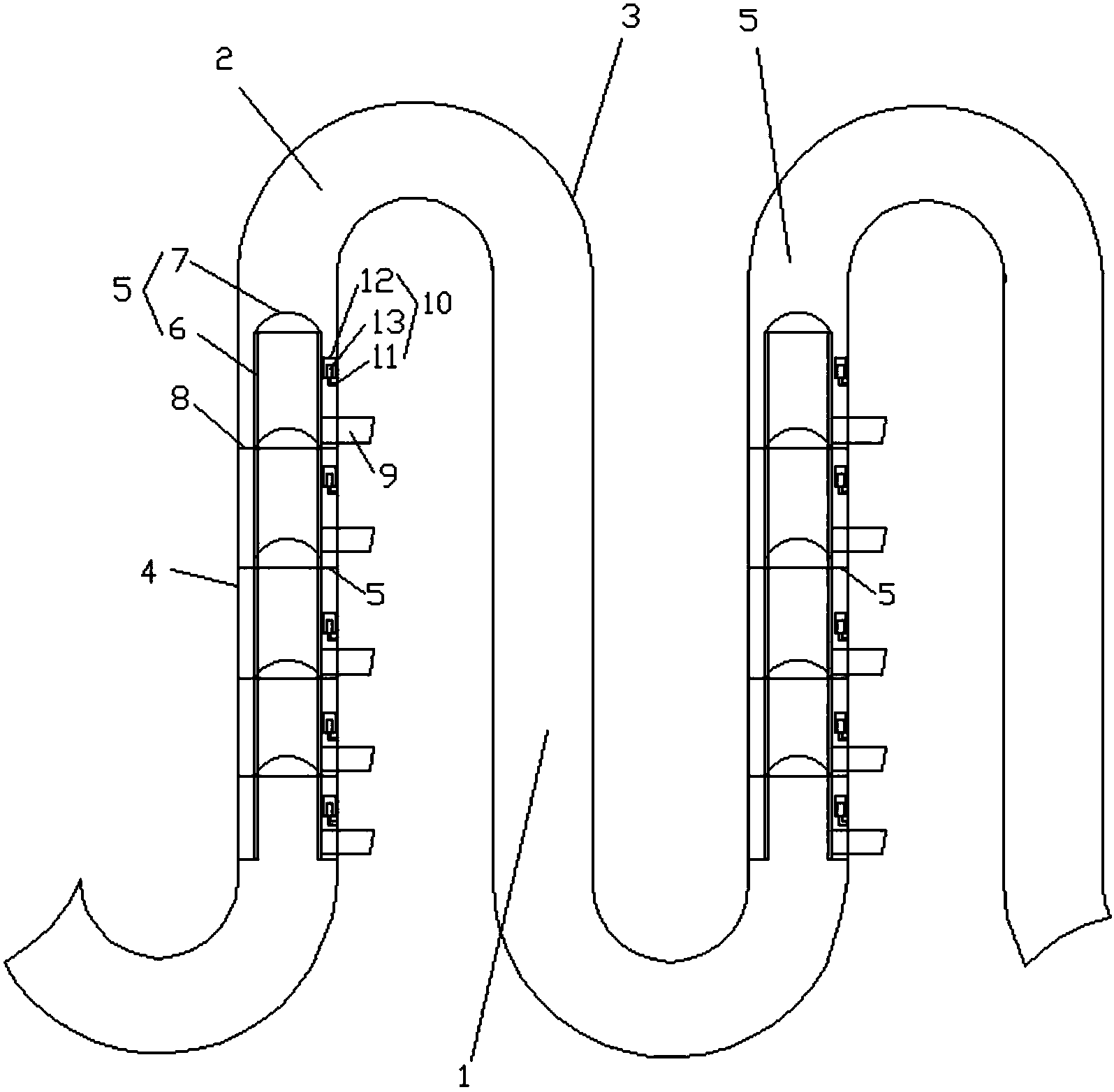

摘要附图
权利要求书
1.一种带有过滤装置的污水处理管道，其特征在于：包括至少一个U型管道(1)和倒U型管道(2)构成的管道(3)，所述管道的U型管道(1)的出液端与其相邻的所述倒U型管道(2)的进液端连接，所述管道(3)的水流自下而上流动的上行管道为上行管道(4)，所述上行管道(4)内设置至少一个过滤装置(5)，所述过滤装置(5)由支撑架(6)和特氟龙过滤网(7)构成，所述特氟龙过滤网(7)套设在所述支撑架(6)上，所述上行管道(4)的底端为进水端，所述上行管道(4)内壁上位于所述特氟龙过滤网(7)与所述上行管道(4)之间设置抖动装置(10)。
2.根据权利要求1所述的一种用于污水处理管道的过滤装置，其特征在于：所述上行管道(4)的过滤装置(5)为五个，且所述上行管道(4)的五个过滤装置(5)自下而上依次设置，且所述特氟龙过滤网(7)的进水端与所述上行管道(4)内壁之间设置隔板(8)，所述特氟龙过滤网(7)底端侧壁位于所述隔板(8)上方设置排污管道(9)，且所述特氟龙过滤网(7)与所述排污管道(9)相通。
3.按权利要求1所述的一种带有过滤装置的污水处理管道，其特征在于：所述上行管道(4)内的自下而上设置五个的特氟龙过滤网(7)目数依次为50、100、150、200、250。
4.按权利要求1所述的一种带有过滤装置的污水处理管道，其特征在于：所述抖动装置(10)包括有设置在所述上行管道(4)内壁位于所述特氟龙过滤网(7)外侧的连杆(11)，所述连杆(11)的自由端设置抖动外壳(12)，所述抖动外壳(12)内设置抖动电机(13)。
5.按权利要求4所述的一种带有过滤装置的污水处理管道，其特征在于：所述抖动外壳(12)为密封防水设置。
说明书
一种带有过滤装置的污水处理管道
技术领域
本发明涉及污水处理技术领域，尤其涉及一种带有过滤装置的污水处理管道。
背景技术
随着社会的进步和不断发展，大量的建筑材料、装饰材料、床垫、靠垫、软包家具等物品不断进入包公及家用场所，在这些材料或物料里面都含有海绵，然而海绵为一般发泡剂化学合成，具有易老化、不耐脏等特点，尤其是在一些特殊的环境中如酸碱度高的水中、高温中等将加速海绵的老化。而聚四氟乙烯，又名铁氟龙，具有耐高温、耐腐蚀、抗老化、防静电、抗粘性优异、摩擦系数小等优良性能，是当今世界耐腐蚀性最佳材料之一，并且在清洗干净后可多次重复使用，所以广泛应用于各种需要抗酸碱和有机溶剂的场所。
现有的过滤装置一般都是水流从上到下进行过滤，这样过滤容易导致滤网的堵塞，需要经常进行更换和清洗，且过滤效果很差，耗时也较长。
发明内容
为解决上述技术问题，本发明提供一种带有过滤装置的污水处理管道，提高了过滤效果，且过滤耗时也进一步缩短。
为了实现上述技术目的，本发明采取如下技术方案：一种带有过滤装置的污水处理管道，包括至少一个U型管道和倒U型管道构成的管道，所述管道的U型管道的出液端与其相邻的所述倒U型管道的进液端连接，所述管道的水流自下而上流动的上行管道为上行管道，所述上行管道内设置至少一个过滤装置，所述过滤装置由支撑架和特氟龙过滤网构成，所述特氟龙过滤网套设在所述支撑架上，所述上行管道的底端为进水端，所述上行管道内壁上位于所述特氟龙过滤网与所述上行管道之间设置抖动装置。
进一步地，所述上行管道的过滤装置为五个，且所述上行管道的五个过滤装置自下而上依次设置，且所述特氟龙过滤网的进水端与所述上行管道内壁之间设置隔板，所述特氟龙过滤网底端侧壁位于所述隔板上方设置排污管道，且所述特氟龙过滤网与所述排污管道相通。
进一步地，所述上行管道4内的自下而上设置五个的特氟龙过滤网7目数依次为50、100、150、200、250。
进一步地，所述抖动装置包括有设置在所述上行管道内壁位于所述特氟龙过滤网外侧的连杆，所述连杆的自由端设置抖动外壳，所述抖动外壳内设置抖动电机。
进一步地，所述抖动外壳为密封防水设置。
本发明的技术特点和效果为：因此采用在上行管道内设置至少一个开口向下的铁氟龙过滤网，水流方向自下而上通过开口向下设置的铁氟龙过滤网，由于铁氟龙过滤网的材质为铁氟龙，因此具有不粘性，由于水流自下而上，因此水流比较慢，就增加了过滤的时间，因此避免了过滤网的堵塞，的同时铁氟龙过滤网的自下而上设置且目数依次越来越大，因此就能提高过滤的效果，且过滤效果很好，同时抖动装置的设置，提高了过滤的效果，减少了杂质在铁氟龙过滤网上的粘结，减少了铁氟龙过滤网更换和清洗的时间，且同时还采用废料输送管道可以同时将废料输送出去，避免对管道的堵塞。
