申请日2016.02.03
公开(公告)日2016.06.15
IPC分类号C02F9/02
摘要
本发明提供了一种净水处理装置，包括腔体，所述腔体包括上腔体和下腔体，所述上腔体与所述下腔体相互连通;所述进水口外部设置有进水管道，所述进水管道内设置有截止控制阀，所述进水管道内靠近进水口处设置有一次过滤层，所述进水管道内壁上位于一次过滤层进水侧且紧挨一次过滤层处设置有集污槽，所述集污槽底部设置有排污口，所述排污口处设置有排污控制阀;所述上腔体内位于进水口下方处设置有二次过滤层，所述一级过滤层为筛网过滤层，所述二级过滤层为纤维过滤层。本发明所述的净水处理装置结构简单，设计合理，大大提高了净化效果，且二次过滤层可拆卸，方便对过滤网的清理。

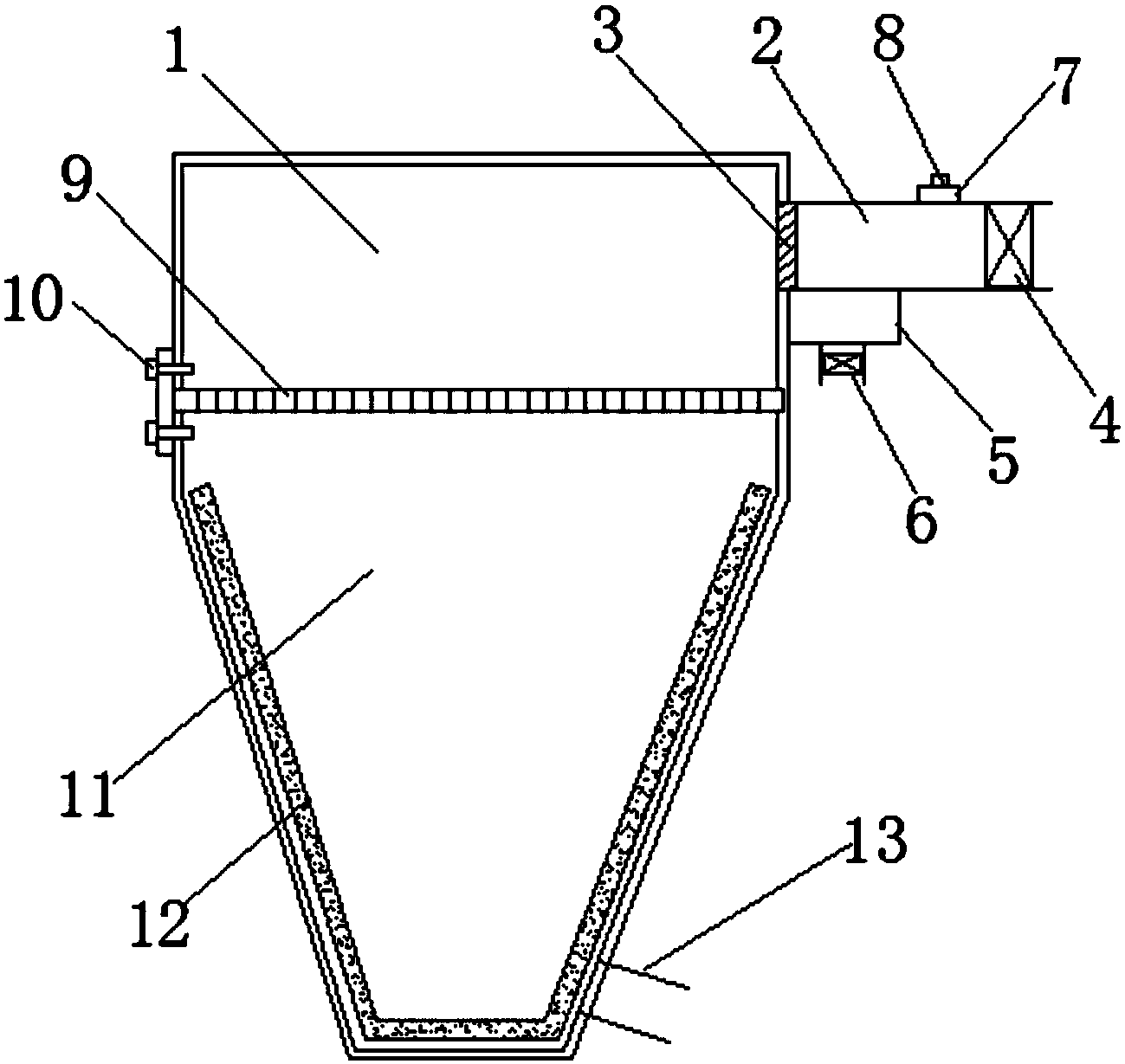

摘要附图
权利要求书
1.一种净水处理装置，其特征在于：包括腔体，所述腔体包括呈方形的上腔体(1)和呈上宽下窄的梯形的下腔体(11)，所述上腔体(1)与所述下腔体(11)相互连通;
所述上腔体(1)一侧设置有进水口，所述进水口外部设置有进水管道(2)，所述进水管道(2)内设置有截止控制阀(4)，所述进水管道(2)内靠近进水口处设置有一次过滤层(3)，所述进水管道(2)内壁上位于一次过滤层(3)进水侧且紧挨一次过滤层(3)处设置有集污槽(5)，所述集污槽(5)底部设置有排污口，所述排污口处设置有排污控制阀(6);
所述上腔体(1)内位于进水口下方处设置有二次过滤层(9)，所述二次过滤层(9)的纵截面呈横置的T形，所述二次过滤层(9)的小端位于上腔体(1)内壁的安装槽中，所述二次过滤层(9)的大端伸出上腔体外且通过螺栓(10)与上腔体(1)的外壁固定连接;
所述下腔体(11)的内壁上设置有一层活性炭层(12)，所述下腔体(11)一侧下部设置有出水口(13)。
2.根据权利要求1所述的净水处理装置，其特征在于：所述进水管道(2)外部位于一次过滤层(3)与截止控制阀(4)之间处设置有与进水管道(2)接通的压力传感器(7)，所述压力传感器(7)上设置有控制器(8)。
3.根据权利要求1所述的净水处理装置，其特征在于：所述一级过滤层(3)为筛网过滤层，所述二级过滤层(9)为纤维过滤层。
说明书
一种净水处理装置
技术领域
本发明属于污水处理技术领域，尤其是涉及一种净水处理装置。
背景技术
随着世界经济发展与城市化进程，使人类的生活水平不断提高，但随之而来的是不同程度的环境污染，污水就是来源之一，随着水污染程度的加剧，污水处理的重要性越来越突出，污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，传统的污水净化处理设备大多净化效果不理想且过滤层拆卸不便。
发明内容
有鉴于此，本发明旨在提出一种净水处理装置，以解决传统的污水净化处理设备过滤层拆卸不便且净化效果不理想的问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种净水处理装置，包括腔体，所述腔体包括呈方形的上腔体和呈上宽下窄的梯形的下腔体，所述上腔体与所述下腔体相互连通;所述上腔体一侧设置有进水口，所述进水口外部设置有进水管道，所述进水管道内设置有截止控制阀，所述进水管道内靠近进水口处设置有一次过滤层，所述进水管道内壁上位于一次过滤层进水侧且紧挨一次过滤层处设置有集污槽，所述集污槽底部设置有排污口，所述排污口处设置有排污控制阀;所述上腔体内位于进水口下方处设置有二次过滤层，所述二次过滤层的纵截面呈横置的T形，所述二次过滤层的小端位于上腔体内壁的安装槽中，所述二次过滤层的大端伸出上腔体外且通过螺栓与上腔体的外壁固定连接;所述下腔体的内壁上设置有一层活性炭层，所述下腔体一侧下部设置有出水口。
进一步的，所述进水管道外部位于一次过滤层与截止控制阀之间处设置有与进水管道接通的压力传感器，所述压力传感器上设置有控制器。
进一步的，所述一级过滤层为筛网过滤层，所述二级过滤层为纤维过滤层。
相对于现有技术，本发明所述的净水处理装置具有以下优势：结构简单，设计合理，通过进水管道内一次过滤层的设置能够对污水进行较好的预处理，减少污水后续处理的难度和设备投资，腔体内二次过滤层和活性炭层的设置可对污水进行深度过滤和净化，大大提高了净化效果，且二次过滤层可拆卸，方便对过滤网的清理。
