申请日2016.01.30
公开(公告)日2016.04.20
IPC分类号C02F1/46
摘要
本发明公开了一种电化学水处理系统，包括冷水塔循环水泵的进水端通过管道连接于冷水塔下部水池，冷水塔循环水泵出水端通过循环水进水管道连接于换热器的进水端，换热器的出水端通过循环水回水管道连接于冷水塔顶端;电化学水处理器与冷水塔、冷水塔循环水泵、换热器分别有4种不同的连接方式，电化学水处理器中阳极板与阴极板有4种不同配合方式。其优点是：本发明中由冷水塔循环水泵或其它方式把一部分水引入电化学水处理器，经过电化学处理后，再回流至循环水池，从而完成一次水处理的完整流程;安装灵活，清垢简单迅速，无需酸洗;它还可以嵌入冷却循环水本身的水循环系统中，以旁路方式引入部分水流，减少了水泵抽水的能耗，从而实现节能。
权利要求书

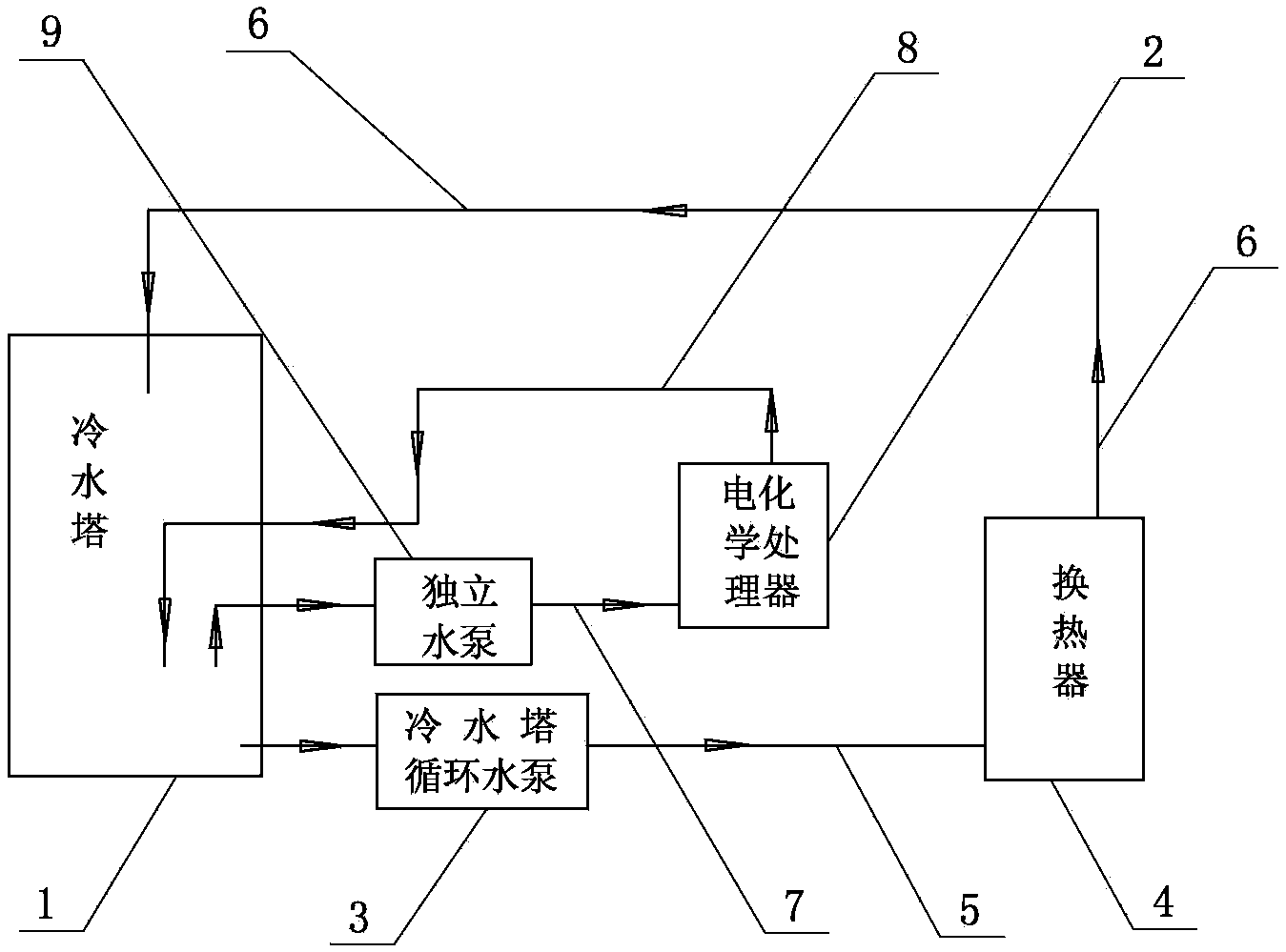

1.一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括、一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;所述独立供水的水泵，独立给电化学水处理器供水;
所述电化学水处理器的进水端通过处理器进水管道连接于所述冷水塔下部水池，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
2.一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;
所述电化学水处理器的进水端通过处理器进水管道连接于所述换热器出水端的循环水回水管道上，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
3.一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔本身循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;
所述电化学水处理器进水端通过处理器进水管道连接于所述换热器出水端的循环水回水管道上，所述电化学水处理器出水端通过处理器回水管道连接于所述换热器出水端的循环水回水管道上;亦即，所述电化学水处理器并接于所述换热器出水端的循环水回水管道上。
4.一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;
所述电化学水处理器的进水端通过处理器进水管道，连接于所述水泵出水端的循环水进水管道上，所述电化学水处理器出水端通过处理器回水管道，连接于所述水泵出水端的循环水进水管道上;亦即，所述电化学水处理器并接于所述水泵出水端的循环水进水管道上。
5.根据权利要求1至4任一所述的电化学水处理系统，其特征在于：所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述上壁至所述下壁设置若干块垂直的隔板，所述隔板将所述箱体内部空间前、后分成若干个分空间;
在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，由前往后设置若干块垂直的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可垂直插入一块所述阳极板;
所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
6.根据权利要求1至4任一所述的电化学水处理系统，其特征在于：所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块水平的隔板，所述隔板将所述箱体内部空间上、下分成若干个分空间;
在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块水平的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;
所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
7.根据权利要求1至4任一所述的电化学水处理系统，其特征在于：所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块水平的隔板，所述隔板将所述箱体内部空间上、下分成若干个分空间;
在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块水平的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;
所述阳极板与所述隔板的形状相适应;所述隔板为“V”字形板，相应地，所述阳极板为“V”字形板。
8.根据权利要求1至4任一所述的电化学水处理系统，其特征在于：所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块倾斜45°的隔板，所述隔板将所述箱体内部空间斜向分成若干个分空间;
在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块倾斜45°的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;
所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
9.根据权利要求1所述的电化学水处理系统，其特征在于：还包括一独立水泵,所述独立水泵连接于所述电化学水处理器与所述冷水塔之间;即，所述独立水泵的进水管连接于所述冷水塔下部，所述电化学水处理器的进水端通过处理器进水管道连接于独立水泵的出水端，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
说明书
一种电化学水处理系统
技术领域
本发明属于电化学水处理技术领域，具体涉及一种电化学水处理系统。
背景技术
随着工业的发展，工业水污染的问题日益严重。在工业废水中添加化学药剂，虽然在一定程度上解决了水结垢和污染的问题，但是添加的化学药剂本身也成为污染物，形成了二次污染的问题。电化学技术是现在解决工业水处理领域使用化学药剂所带来的负面问题的重要方法，目前现有技术中一般采用将电化学水处理器直接放入需要处理的水池中进行处理工作，虽然简单易行，但存在如下缺陷：1)要求所处理的水所在的水池必须有一定的深度;2)处理效果随摆放位置和水流速度不同而不同，效果难以量化控制;3)工作时使得整个水池中的水都带电，存漏电风险，易导致安全事故;4)电化学水处理器中产生的污垢进行定期清除时，需将电化学水处理器搬出水池再进行清垢，工序繁琐。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种可控性强、易去除污垢、安全可靠的电化学水处理系统。
本发明解决其技术问题所采用的技术方案是：一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括、一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;所述独立供水的水泵，独立给电化学水处理器供水;所述电化学水处理器的进水端通过处理器进水管道连接于所述冷水塔下部水池，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;所述电化学水处理器的进水端通过处理器进水管道连接于所述换热器出水端的循环水回水管道上，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔本身循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;所述电化学水处理器进水端通过处理器进水管道连接于所述换热器出水端的循环水回水管道上，所述电化学水处理器出水端通过处理器回水管道连接于所述换热器出水端的循环水回水管道上;亦即，所述电化学水处理器并接于所述换热器出水端的循环水回水管道上。
一种电化学水处理系统，包括一冷水塔、一电化学水处理器，其特征在于：还包括一冷水塔循环水泵、一换热器，所述冷水塔循环水泵的进水端通过管道连接于所述冷水塔下部水池，所述冷水塔循环水泵的出水端通过循环水进水管道连接于所述换热器的进水端，所述换热器的出水端通过循环水回水管道连接于所述冷水塔顶端;所述电化学水处理器的进水端通过处理器进水管道，连接于所述水泵出水端的循环水进水管道上，所述电化学水处理器出水端通过处理器回水管道，连接于所述水泵出水端的循环水进水管道上;亦即，所述电化学水处理器并接于所述水泵出水端的循环水进水管道上。
优选的，所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述上壁至所述下壁设置若干块垂直的隔板，所述隔板将所述箱体内部空间前、后分成若干个分空间;在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，由前往后设置若干块垂直的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可垂直插入一块所述阳极板;所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
优选的，所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块水平的隔板，所述隔板将所述箱体内部空间上、下分成若干个分空间;在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块水平的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
优选的，所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块水平的隔板，所述隔板将所述箱体内部空间上、下分成若干个分空间;在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块水平的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;所述阳极板与所述隔板的形状相适应;所述隔板为“V”字形板，相应地，所述阳极板为“V”字形板。
优选的，所述电化学水处理器包括一箱体，所述箱体包括上壁、下壁、右壁、前壁和后壁，左侧为敞口;所述箱体内，自所述前壁至所述后壁设置若干块倾斜45°的隔板，所述隔板将所述箱体内部空间斜向分成若干个分空间;在所述箱体敞口的左侧，设置一密封门板，所述密封门板可以扣牢于所述箱体左侧或脱离开所述箱体，用于封闭或打开所述箱体;所述密封门板的右侧面上，自上而下设置若干块倾斜45°的阳极板，所述阳极板的数量与所述箱体内部的分空间的数量相适应，亦即每个分空间可水平插入一块所述阳极板;所述阳极板与所述隔板的形状相适应;所述隔板为平面板，相应地，所述阳极板为平面板。
优选的，还包括一独立水泵,所述独立水泵连接于所述电化学水处理器与所述冷水塔之间;即，所述独立水泵的进水管连接于所述冷水塔下部，所述电化学水处理器的进水端通过处理器进水管道连接于独立水泵的出水端，所述电化学水处理器的出水端通过处理器回水管道连接于所述冷水塔下部水池。
与现有技术相比，本发明的有益效果是：本发明中由独立水泵或其它方式把水引入电化学水处理器，经过电化学处理后，再回流至循环水池，从而完成一次水处理的完整流程;本发明的水处理流程安装灵活，只需排放管道，将水引入电化学水处理器的箱体即可，同时清垢简单迅速，无需酸洗;它还可以嵌入冷却循环水本身的水循环系统中，以旁路方式引入部分水流，减少了水泵抽水的能耗，从而实现节能。
