申请日2016.01.31
公开(公告)日2016.06.08
IPC分类号C02F9/04; C02F103/30
摘要
本发明公开了一种棉纱印染污水处理设备，包括上方开口的处理箱、污水处理器，所述处理箱为方形，处理箱的前端设有进水口，后端设有排水口，处理箱内侧设有2-8排竖直轨道，所述污水处理器两侧设置在轨道内，污水处理器包括方形边框，所述边框内设有至少10层塑料丝，每层塑料丝的位置错开，每个污水处理器中间活动设有处理包，从前往后的污水处理器里的处理包高度逐渐升高，所述处理箱上方设有液压泵，液压泵连接支架，所述支架通过卡夹连接边框上边缘，本发明结构简单，密集的塑料丝可以拦截棉纱、纤维、杂质，过滤效率高，处理包可以先期调节PH值，污水处理器可以取出清理，降低了成本，提高处理效率，使用寿命长，节约能够资源，保护环境。
权利要求书
1.一种棉纱印染污水处理设备，其特征在于：包括上方开口的处理箱、污水处理器，所述处理箱为方形，处理箱的前端设有进水口，后端设有排水口，处理箱内侧设有2-8排竖直轨道，所述污水处理器两侧设置在轨道内，污水处理器包括方形边框，所述边框内设有至少10层塑料丝，每层塑料丝的位置错开，每个污水处理器中间活动设有处理包，所述处理包外层为过滤棉，中间为固体盐酸，从前往后的污水处理器里的处理包高度逐渐升高，所述处理箱上方设有液压泵，所述液压泵连接支架，所述支架通过卡夹连接边框上边缘。
2.根据权利要求1所述的一种棉纱印染污水处理设备，其特征在于：所述塑料丝为玻璃纤维PVC。
3.根据权利要求2所述的一种棉纱印染污水处理设备，其特征在于：所述玻璃纤维PVC直径为0.30mm。
4.根据权利要求1所述的一种棉纱印染污水处理设备，其特征在于：塑料丝层与层之间的间隙为1-2mm，根与根之间的间隙为0.5-0.8mm。
5.根据权利要求1所述的一种棉纱印染污水处理设备，其特征在于：所述处理包背面设有魔术贴。
6.根据权利要求1所述的一种棉纱印染污水处理设备，其特征在于：所述轨道数量为6排。
7.根据权利要求1所述的一种棉纱印染污水处理设备，其特征在于：所述边框内设有16层塑料丝。
说明书
一种棉纱印染污水处理设备
技术领域
本发明属于印染设备技术领域，具体涉及一种棉纱印染污水处理设备。
背景技术
棉纱印染生产需要消耗大量的水资源，以目前我国正常的行业生产水平来说，每年耗水达上千万吨，其排放的废水一般都含有大量的棉纱、纤维、杂质，如果不加以处理，将给生态环境造成严重的污染，为防止后续处理单元的沉积和堵塞，在废水进口处都设置过滤装置以便截住纤维、杂质，但是购买现有的过滤机成本高，故障率高，自制的过滤装置处理不干净，在后道工序还需要继续过滤，增加废水处理的难度。
发明内容
为解决上述问题，本发明公开了一种棉纱印染污水处理设备，结构简单，可以先期调节PH值，过滤效率高，降低工人劳动强度和废水处理成本，节约了资源，保护了环境。
为达到上述目的，本发明的技术方案如下：

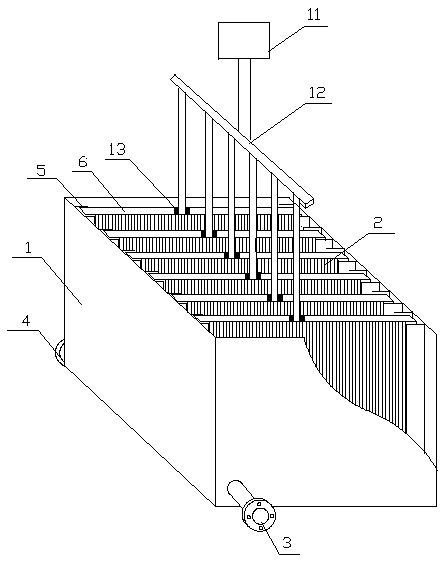

一种棉纱印染污水处理设备，其特征在于：包括上方开口的处理箱、污水处理器，所述处理箱为方形，处理箱的前端设有进水口，后端设有排水口，处理箱内侧设有2-8排竖直轨道，所述污水处理器两侧设置在轨道内，污水处理器包括方形边框，所述边框内设有至少10层塑料丝，每层塑料丝的位置错开，每个污水处理器中间活动设有处理包，所述处理包外层为过滤棉，中间为固体盐酸，从前往后的污水处理器里的处理包高度逐渐升高，所述处理箱上方设有液压泵，所述液压泵连接支架，所述支架通过卡夹连接边框上边缘。
作为本发明的一种改进，所述塑料丝为玻璃纤维PVC。
作为本发明的一种改进，所述玻璃纤维PVC直径为0.30mm。
作为本发明的一种改进，塑料丝层与层之间的间隙为1-2mm，根与根之间的间隙为0.5-0.8mm。
作为本发明的一种改进，所述处理包背面设有魔术贴。
作为本发明的一种改进，所述轨道数量为6排。
作为本发明的一种改进，所述边框内设有16层塑料丝。
本发明的有益效果是：
本发明所述的一种棉纱印染污水处理设备，结构简单，密集的塑料丝可以拦截棉纱、纤维、杂质，过滤效率高，处理包可以先期调节PH值，污水处理器可以取出清理，降低了成本，提高处理效率，使用寿命长，节约能够资源，保护环境。
