申请日2016.02.03
公开(公告)日2016.05.04
IPC分类号C02F3/02; C02F3/10
摘要
本发明公开了一种用于污水处理的纤维束生物反应装置，包括反应室以及设置在该反应室内的纤维束，其特征在于：所述反应室的上部设有污水口，所述反应室内上下分别布置有第一滤层和第二滤层，所述纤维束的一端与第一滤层连接，所述纤维束的另一端与第二滤层连接，所述纤维束表面附着有用于污水处理的生物菌种，所述反应室上连接有一使得第一滤层和/或第二滤层作上下运动的提升元件，所述第二滤层的下方布置有曝气管网，所述反应室的底部布置有集水反洗管网，所述反应室外还设置有与集水反洗管网相通的清水管和反洗管，该反洗管与一反洗水泵相通，在清水管上设置有产水控制阀，在反洗管上设置有反洗控制阀。

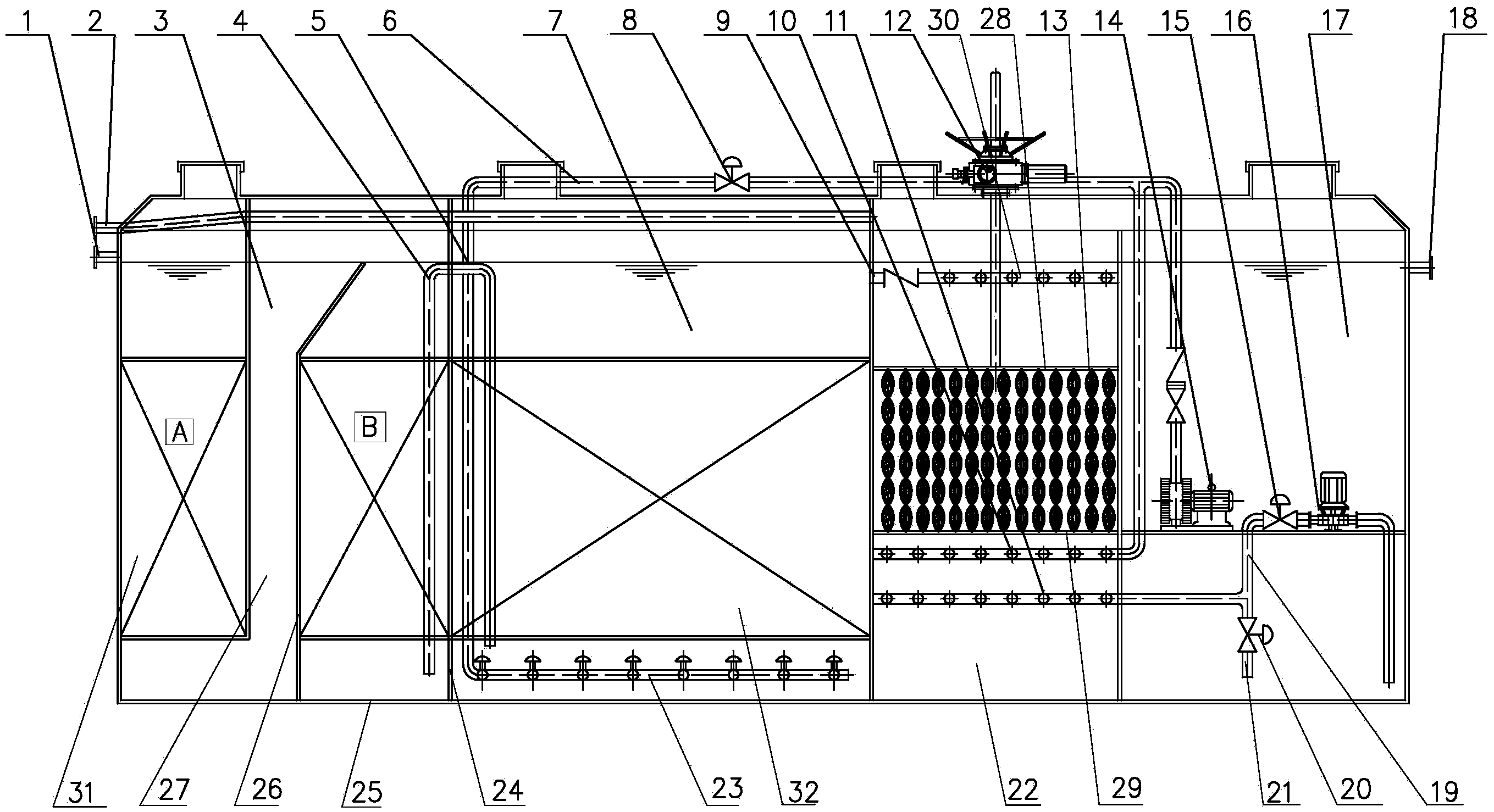

摘要附图
权利要求书
1.一种用于污水处理的纤维束生物反应装置，包括反应室以及设置在该反应室内的纤维束(13)，其特征在于：所述反应室的上部设有污水口(9)，所述反应室内上下分别布置有第一滤层(28)和第二滤层(29)，所述纤维束(13)的一端与第一滤层(28)连接，所述纤维束(13)的另一端与第二滤层(29)连接，所述纤维束(13)表面附着有用于污水处理的生物菌种，所述反应室上连接有一使得第一滤层(28)和/或第二滤层(29)作上下运动的提升元件，所述第二滤层(29)的下方布置有曝气管网(10)，组成该曝气管网(10)的曝气管上开设有向上开口的曝气孔，所述曝气管网(10)与一曝气机(14)相连接，所述反应室的底部布置有集水反洗管网(11)，组成该集水反洗管网(11)的集水反洗管上开有通孔，所述反应室外还设置有与集水反洗管网(11)相通的清水管(21)和反洗管(19)，该反洗管(19)与一反洗水泵(16)相通，在清水管(21)上设置有产水控制阀(20)，在反洗管(19)上设置有反洗控制阀(15)。
2.根据权利要求1所述的用于污水处理的纤维束生物反应装置，其特征在于：所述第一滤层(28)和第二滤层(29)分别为滤板或者栅网。
3.根据权利要求1所述的用于污水处理的纤维束生物反应装置，其特征在于：所述反应室内位于第一滤层(28)的上部布置有污水管网(30)，组成该污水管网(30)的污水管上开设有污水孔，所述污水管网(30)与所述污水口(9)相通。
4.根据权利要求1所述的用于污水处理的纤维束生物反应装置，其特征在于：所述提升元件为一提升机(30)，该提升机(30)设置在反应室的顶部，提升机(30)具有一能够上下升降的提升轴，该提升轴与第一滤层(28)连接。
5.根据权利要求1所述的用于污水处理的纤维束生物反应装置，其特征在于：所述曝气管网和集水反洗管网阵列布置。
6.根据权利要求1至5任一项所述的用于污水处理的纤维束生物反应装置，其特征在于：所述纤维束(13)为首尾相连的短纤维束连接而成。
说明书
一种用于污水处理的纤维束生物反应装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种用于污水处理的纤维束生物反应装置。
背景技术
随着污水处理技术的不断发展，污水处理技术日益成熟，目前比较成熟的污水处理工艺有A/O+沉淀工艺和MBR膜工艺，其中，A/O工艺法也叫厌氧好氧工艺法，主要用于水处理方面，A就是厌氧段，主要用于脱氮除磷，O就是好氧段,主要用于去除水中的有机物;MBR又称膜生物反应器，是一种由活性污泥法与膜分离技术相结合的新型水处理技术。
另外，随着污水处理水平的进一步发展，出现了一种纤维束过滤器，其采用纤维束作为填料，纤维束填料采用高分子纤维束作为过滤材料，单丝直径可达几十微米到几微米，属于微米级过滤材料(砂滤器属于毫米级)，具有巨大的比表面积，对水中的颗粒的截留和吸附能力有极大的提高。
例如，公告号为CN101862556B的中国发明专利公开了《纤维束过滤器》，包括壳体、与第一控制装置连接的活动板、固定板及若干个纤维束滤层，所述壳体上部设有进水管，所述活动板和固定板分别安装于壳体内的上、下部，所述纤维束滤层固定在固定板和活动板之间，所述壳体顶部设有排气管，所述壳体底部设有排污管，其中所述壳体内腔中部设有一滤水腔，所述滤水腔为封闭的空心柱体腔，所述纤维束滤层贴设于滤水腔外表面，与所述纤维束滤层贴合的滤水腔表面设有若干个滤水孔，所述纤维束滤层外侧安装有与纤维束滤层外表面贴合且面积相适应的活动滤板，所述活动滤板上设有若干个滤孔，所述活动滤板与第二控制装置连接，所述滤水腔上设有出水管，所述出水管穿过壳体表面。然而，该发明专利中纤维束只具有吸附过滤作用，并未有生物降解的功能，同时，在纤维束过滤器长时间使用后，纤维束上就会残留大量污染物，从而影响纤维束污水处理的功能，现有纤维束污水处理装置中也并未公开有关能够对纤维束进行定时清理的技术。
发明内容
本发明要解决的技术问题是针对现有技术的现状，提供一种纤维束生物反应一体化污水处理设备，提高了纤维束对污水处理的能力，实现便于对纤维束进行清理，保证了 纤维束长效的污水处理功能。
本发明解决上述技术问题所采用的技术方案为：一种用于污水处理的纤维束生物反应装置，包括反应室以及设置在该反应室内的纤维束，其特征在于：所述反应室的上部设有污水口，所述反应室内上下分别布置有第一滤层和第二滤层，所述纤维束的一端与第一滤层连接，所述纤维束的另一端与第二滤层连接，所述纤维束表面附着有用于污水处理的生物菌种，所述反应室上连接有一使得第一滤层和/或第二滤层作上下运动的提升元件，所述第二滤层的下方布置有曝气管网，组成该曝气管网的曝气管上开设有向上开口的曝气孔，所述曝气管网与一曝气机相连接，所述反应室的底部布置有集水反洗管网，组成该集水反洗管网的集水反洗管上开有通孔，所述反应室外还设置有与集水反洗管网相通的清水管和反洗管，该反洗管与一反洗水泵相通，在清水管上设置有产水控制阀，在反洗管上设置有反洗控制阀。
优选地，所述纤维束为首尾相连的短纤维束连接而成。
优选地，所述第一滤层和第二滤层分别为滤板或者栅网，其中，滤板可以为在平板上开设多个滤孔的方式制成，栅网可以为钢丝通过相互缠绕形成。
优选地，所述曝气管网和集水反洗管网阵列布置。
再改进，为了实现污水能够均匀缓慢地散向第一滤层上，保证各个纤维束能够均匀地接触污水，所述反应室内位于第一滤层的上部布置有污水管网，组成该污水管网的污水管上开设有污水孔，所述污水管网与所述污水口相通。
进一步地，所述提升元件为一提升机，该提升机设置在反应室的顶部，提升机具有一能够上下升降的提升轴，该提升轴与第一滤层连接。
与现有技术相比，由于本发明的优点在于：在污水处理过程中，在第一滤层和第二滤层相互靠拢，纤维束被压缩形成过滤填料，同时活性菌种在纤维束表面生产生物膜，在曝气管网的曝气作用，实现了纤维束对污水的过滤吸附以及生物降解的作用，提高了纤维束的污水处理能力;另外，纤维束污水处理一段时间后，当需要对纤维束进行清理时，第一滤层和第二滤层相互分开，纤维束被拉直，此时，产水控制阀关闭，反洗控制阀打开，在反洗水泵的作用下，集水反洗管网向上喷射清水，同时，曝气机工作，曝气管网的曝气孔上配射出大量的空气，这些空气推送集水反洗管网产生的水冲洗纤维束，实现了对纤维束的水气混合洗，大大提高了清洗效果，清洗后产生的污水，在空气流的作用下，从反应室上部的污水口排出，保证了反应室底部的清洁，同时保证了纤维束长效的污水处理功能。
