申请日2016.02.03
公开(公告)日2016.04.27
IPC分类号C02F1/46
摘要
本发明公开了一种全自动电化学水处理设备，属于电化学水处理技术领域。它包括由上盖、下盖组成的箱体，上盖扣设在下盖上并可开、合;箱体内间隔设置阴、阳极板，上盖连通出水管，下盖连通进水管;在阳、阴极板圆心处开设通孔;传动轴穿设于通孔中，其两端设置于箱体的两端壁上;在传动轴上、处于阴极板两侧套设安装有刮刀的刮刀座，刮刀刃口朝向阴极板表面。其优点是：它在水处理后无需打开箱体，自动清垢，解决了目前打开处理器箱体，清垢繁琐、浪费人工的问题;其阴极与阴极为圆片状设计，在相同容积下，增大了单台机器的处理能力，解决了目前全自动电化学处理设备，单台处理能力小，电流密度低的问题;危险气体不会在本发明内集聚。

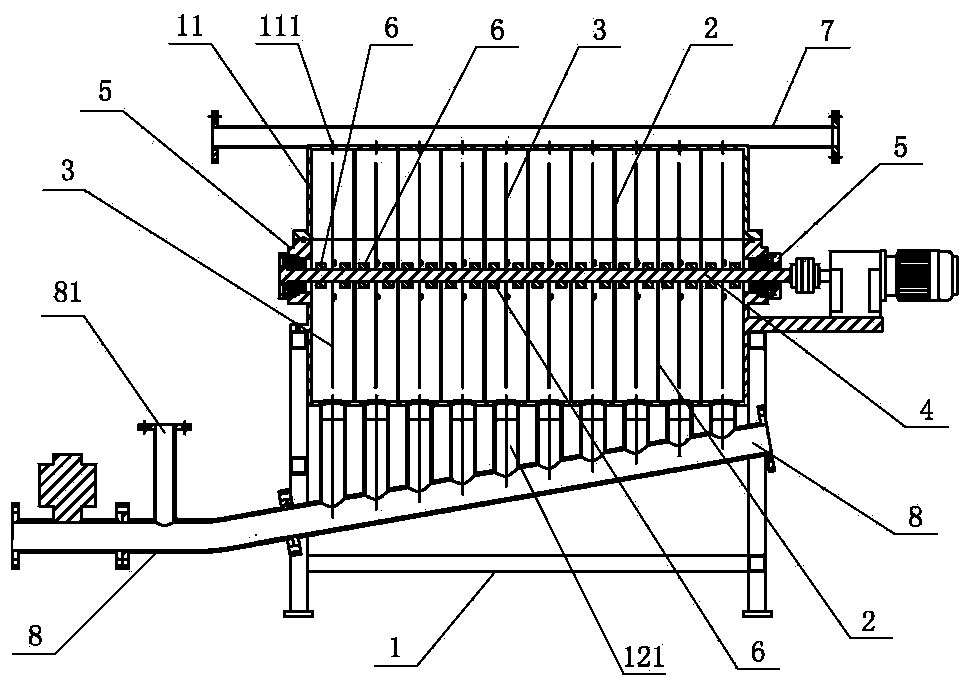

摘要附图
权利要求书
1.一种全自动电化学水处理设备，包括一箱体，所述箱体包括一上盖和一下盖，其特征在于：所述上盖紧密扣设在所述下盖上，并可以开、合;所述箱体内，间隔垂直设置有若干片阴极板、若干片阳极板，所述阳极板与所述阴极板的数量相适应，亦即，每两块阴极板之间插入一块阳极板，每两块阳极板之间插入一块阴极板;
所述阴极板、所述阳极板垂直固定在所述箱体的下盖内壁上;
在所述阳极板、所述阴极板的圆心处，开设有一通孔;一传动轴穿设于所述通孔中，所述传动轴的两端，设置于所述箱体的两端壁上;在所述传动轴上、处于所述阴极板的两侧，均套设一刮刀座，所述刮刀座内均安装有刮刀，所述刮刀的刃口朝向所述阴极板的两表面;
所述箱体上部设置一出水总管，所述箱体下部一进水总管，所述出水总管、进水总管均与所述箱体连通。
2.一种全自动电化学水处理设备，包括一箱体，所述箱体包括一上盖和一下盖，其特征在于：所述上盖紧密扣设在所述下盖上，并可以开、合;所述箱体内，间隔垂直设置有若干片阴极板、若干片阳极板，所述阳极板与所述阴极板的数量相适应，亦即，每两块阴极板之间插入一块阳极板，每两块阳极板之间插入一块阴极板;
在所述阳极板、所述阴极板的圆心处，开设有一通孔;一传动轴穿设于所述通孔中，所述传动轴的两端，设置于所述箱体的两端壁上;所述阴极板垂直固定在所述传动轴上，所述阳极板垂直固定在所述箱体的下盖内壁上;
在所述箱体的下盖内壁上、处于所述阴极板的两侧，均固定设置一刮刀座，所述刮刀座内均安装有刮刀，所述刮刀的刃口朝向所述阴极板的两表面;
所述箱体上部设置一出水总管，所述箱体下部一进水总管，所述出水总管、进水总管均与所述箱体连通。
3.根据权利要求1或2所述的全自动电化学水处理设备，其特征在于：所述箱体内腔为圆筒型;相应地，所述阴极板、阳极板均为圆片状。
4.根据权利要求3所述的全自动电化学水处理设备，其特征在于：所述箱体的两端壁上分别安装有一轴承座，所述传动轴的两端套设轴承后，分别设置于所述轴承座内。
5.根据权利要求1所述的全自动电化学水处理设备，其特征在于：根据所述阴极板、阳极板的数量，在所述上盖顶部开设相应数量的出水通孔，所述出水通孔连接所述出水总管;在所述下盖底部开设相应数量的进水通孔，所述进水通孔连接所述进水总管。
6.根据权利要求5所述的全自动电化学水处理设备，其特征在于：所述进水总管倾斜设置;所述进水总管设置一进水口、一排污口;所述进水口、排污口处设置有电磁阀;所述出水总管上设置有进气口和出水口，所述进气口、出水口处设置有电磁阀。
7.根据权利要求2所述的全自动电化学水处理设备，其特征在于：所述进水总管下部设置一排污管，所述排污管内安装一蜗杆，所述蜗杆由电动机驱动。
8.根据权利要求6所述的全自动电化学水处理设备，其特征在于：一电机驱动所述传动轴转动，将阴极板表面上污垢刮除;所述下盖下部设置一底座。
9.根据权利要求8所述的全自动电化学水处理设备，其特征在于：所述阴极板的材料为不锈钢、碳钢、钛金属或者其它导电材料;所述阳极的材料为表面涂覆有贵金属涂层的钛合金材料或其它导电金属材料。
10.根据权利要求9所述的全自动电化学水处理设备，其特征在于：所述上盖与所述下盖使用螺栓紧密扣合;或者，所述上盖与所述下盖通过转轴进行轴接。
说明书
一种全自动电化学水处理设备
技术领域
本发明属于电化学水处理技术领域，具体涉及一种全自动电化学水处理设备。
背景技术
当前，随着我国经济的飞速发展，工业废水带来的环境污染日趋严重。现有技术中使用的电化学处理装置，手动的清垢设备处理能力小，需打开箱体清垢，浪费人力和时间;而且，大都被置于水池中进行工作，这样就导致需要比较繁杂的环境条件、装置的高度密封性、水流速度以及装置的摆放位置等，亦即工作成本很高。为此，专利号为201420560199.9、名称为“电化学水处理箱”的中国发明专利公开了如下方案：一种电化学水处理箱，包括箱体、箱盖、密封门板、阳极，其特征在于：所述箱体为长方体状无上盖中空壳体或由板焊接而成的无上盖中空长方体，且所述箱体上端固定有出水口、右侧下端设置有进水口;所述箱盖通过铰链与所述箱体活动连接，所述箱体通过铰链还连接有密封门板，所述密封门板设置在所述箱盖下方;所述密封门板内表面固定连接阳极部件;所述阳极部件为方形、菱形或圆形镂空柱状;所述阳极与密封门板之间设有绝缘密封件、所述箱体的外圈与密封门板设置有密封圈;所述箱体内部还设置有扰流板，所述扰流板上均匀设置有若干扰流孔，且所述扰流板与所述箱体内部对应连接。虽然它解决了上述现有技术存在的部分问题，但仍然存在以下缺陷：清垢时需打开箱体，浪费人力和时间;自动的设备，因设计结构问题，阴极与阳极面积都比较小，阴极与阳极之间的距离大，电流密度低，因此单台处理能力都很小;加装多台设备，会大大增加成本，同时增加了设备占地面积，因此不适应大循环量的冷却循环水系统。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种处理量大、自动去除污垢、安全可靠的全自动电化学水处理设备。
本发明解决其技术问题所采用的技术方案是：一种全自动电化学水处理设备，包括一箱体，所述箱体包括一上盖和一下盖，其特征在于：所述上盖紧密扣设在所述下盖上，并可以开、合;所述箱体内，间隔垂直设置有若干片阴极板、若干片阳极板，所述阳极板与所述阴极板的数量相适应，亦即，每两块阴极板之间插入一块阳极板，每两块阳极板之间插入一块阴极板;所述阴极板、所述阳极板垂直固定在所述箱体的下盖内壁上;在所述阳极板、所述阴极板的圆心处，开设有一通孔;一传动轴穿设于所述通孔中，所述传动轴的两端，设置于所述箱体的两端壁上;在所述传动轴上、处于所述阴极板的两侧，均套设一刮刀座，所述刮刀座内均安装有刮刀，所述刮刀的刃口朝向所述阴极板的两表面;所述箱体上部设置一出水总管，所述箱体下部一进水总管，所述出水总管、进水总管均与所述箱体连通。
一种全自动电化学水处理设备，包括一箱体，所述箱体包括一上盖和一下盖，其特征在于：所述上盖紧密扣设在所述下盖上，并可以开、合;所述箱体内，间隔垂直设置有若干片阴极板、若干片阳极板，所述阳极板与所述阴极板的数量相适应，亦即，每两块阴极板之间插入一块阳极板，每两块阳极板之间插入一块阴极板;在所述阳极板、所述阴极板的圆心处，开设有一通孔;一传动轴穿设于所述通孔中，所述传动轴的两端，设置于所述箱体的两端壁上;所述阴极板垂直固定在所述传动轴上，所述阳极板垂直固定在所述箱体的下盖内壁上;在所述箱体的下盖内壁上、处于所述阴极板的两侧，均固定设置一刮刀座，所述刮刀座内均安装有刮刀，所述刮刀的刃口朝向所述阴极板的两表面;所述箱体上部设置一出水总管，所述箱体下部一进水总管，所述出水总管、进水总管均与所述箱体连通。
优选的，所述箱体内腔为圆筒型;相应地，所述阴极板、阳极板均为圆片状。
优选的，所述箱体的两端壁上分别安装有一轴承座，所述传动轴的两端套设轴承后，分别设置于所述轴承座内。
优选的，根据所述阴极板、阳极板的数量，在所述上盖顶部开设相应数量的出水通孔，所述出水通孔连接所述出水总管;在所述下盖底部开设相应数量的进水通孔，所述进水通孔连接所述进水总管。
优选的，所述进水总管倾斜设置;所述进水总管设置一进水口、一排污口;所述进水口、排污口处设置有电磁阀;所述出水总管上设置有进气口和出水口，所述进气口、出水口处设置有电磁阀。
优选的，所述进水总管下部设置一排污管，所述排污管内安装一蜗杆，所述蜗杆由电动机驱动。
优选的，一电机驱动所述传动轴转动，将阴极板表面上污垢刮除;所述下盖下部设置一底座。
优选的，所述阴极板的材料为不锈钢、碳钢、钛金属或者其它导电材料;所述阳极的材料为表面涂覆有贵金属涂层的钛合金材料或其它导电金属材料。
优选的，所述上盖与所述下盖使用螺栓紧密扣合;或者，所述上盖与所述下盖通过转轴进行轴接。
与现有技术相比，本发明的有益效果是：本发明解决了工业循环水水处理领域，使用化学药剂所带来的二次污染问题;使RO浓水脱盐后，可以回收再利用，实现节水;使高盐浓水脱盐后达标排放或者回收再利用;水处理后无需打开箱体就可自动清垢，解决了目前手动电化学处理设备清垢时必须打开处理器箱体，清垢繁琐，浪费人工的问题;其阴极与阴极为圆片状设计，在相同容积下，增大了单台机器的处理能力，解决了目前全自动电化学处理设备，单台处理能力小，电流密度低的问题;危险气体不会在设备内集聚。本发明应用领域广泛：冷却循环水的杀菌、除垢、防腐蚀、节水;RO浓水的脱盐，使处理后的水循环再利用或者达标排放;高含盐污水领域的脱盐处理;等等
