申请日2016.03.01
公开(公告)日2016.07.27
IPC分类号C02F1/52
摘要
本实用新型公开了一种压片式污水处理加药装置，其特征在于：包括圆柱型的筒体，在筒体的下方壁上设有矩形的药片出口且药片出口与设置在筒体外的加药管连接，在筒体内部设有上冲头和下冲头且上冲头和下冲头分别与筒体外的第一气缸和第二气缸连接，在筒体上方壁上还连接有螺旋喂料器且螺旋喂料器的出口端与筒体内部连通，在与药片出口相对的筒体壁上设有吹气管且吹气管均与电磁脉冲阀以及空气发生装置连接。本实用新型提供了一种压片式污水处理加药装置，该装置利用将药粉冲压呈厚片状，然后利用空气将厚片状的药粉吹入后续的混药系统中，整个压片加药过程处于一个干燥的环境中，一方面可以保证加药的准确性，另一方面可以延长加药装置的使用寿命。
权利要求书

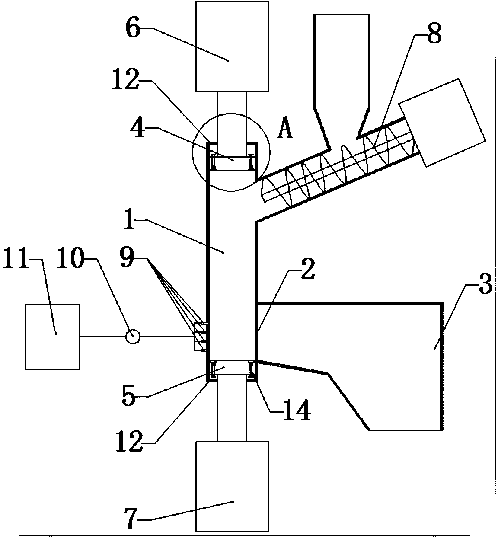

1.一种压片式污水处理加药装置，其特征在于：包括圆柱型的筒体(1)，在筒体(1)的下方壁上设有矩形的药片出口(2)且药片出口(2)与设置在筒体(1)外的加药管(3)连接，在筒体(1)内部设有上冲头(4)和下冲头(5)且上冲头(4)和下冲头(5)分别与筒体(1)外的第一气缸(6)和第二气缸(7)连接，在筒体(1)上方壁上还连接有螺旋喂料器(8)且螺旋喂料器(8)的出口端与筒体(1)内部连通，在与药片出口(2)相对的筒体(1)壁上设有吹气管(9)且吹气管(9)均与电磁脉冲阀(10)以及空气发生装置(11)连接。
2.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：所述螺旋喂料器(8)倾斜安装，与水平方向的夹角为30°~60°。
3.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：在所述筒体(1)的表面设有加热装置和保温隔热层。
4.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：在所述筒体(1)上下两端边缘内侧设有限位环(12)。
5.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：所述药片出口(2)的尺寸大于筒体(1)内径。
6.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：所述吹气管(9)至少设置两组，每组四个，均匀布置在药片出口(2)相对的筒体(1)壁上。
7.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：在所述上冲头(4)和下冲头(5)上按照圆周方向开有若干台阶状的通孔(13)，在通孔(13)安装有顶出杆(14)且顶出杆(14)的表面穿有弹簧(15)，上冲头(4)和下冲头(5)上顶出杆(14)的顶出方向均朝向筒体(1)中部。
8.根据权利要求1所述的一种压片式污水处理加药装置，其特征在于：所述下冲头(5)处于初始位置时，下冲头(5)的上表面位置高于药片出口(2)的下边缘。
说明书
一种压片式污水处理加药装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种压片式污水处理加药装置。
背景技术
在现有的各种污水处理方案中，终端水处理中絮凝剂、助凝剂及其它净水试剂的使用成为了一种必不可少的辅助方法，因此用于投加药剂及提高溶解效率的加药设备在水处理系统中普遍使用。现有的加药设备主要由溶药筒、设于溶药筒上的加药斗及设于溶药筒内的搅拌装置组成，溶药筒上设有进水管，溶药筒底部设有连接加药泵的出水管。净水试剂通过加药斗落入溶药筒内并溶于水中，经出水管通过加药泵送入水处理系统中。
在使用过程中发现，现有加药设备经常会因溶药筒内的水汽蒸发而造成加药斗内壁面较为潮湿，导致部分具有较大黏性和腐蚀性的净水试剂黏附在加药斗内壁面上，不仅影响加药效果，而且还会造成加药斗被腐蚀损坏。
实用新型内容
本实用新型的目的克服现有技术的缺陷，提供一种压片式污水处理加药装置，该装置利用将药粉冲压呈厚片状，然后利用空气将厚片状的药粉吹入后续的混药系统中，整个压片加药过程处于一个干燥的环境中，一方面可以保证加药的准确性，另一方面可以延长加药装置的使用寿命。
本实用新型采用技术方案是：
一种压片式污水处理加药装置，其特征在于：包括圆柱型的筒体，在筒体的下方壁上设有矩形的药片出口且药片出口与设置在筒体外的加药管连接，在筒体内部设有上冲头和下冲头且上冲头和下冲头分别与筒体外的第一气缸和第二气缸连接，在筒体上方壁上还连接有螺旋喂料器且螺旋喂料器的出口端与筒体内部连通，在与药片出口相对的筒体壁上设有吹气管且吹气管均与电磁脉冲阀以及空气发生装置连接。
进一步地，所述螺旋喂料器倾斜安装，与水平方向的夹角为30°~60°。
进一步地，在所述筒体的表面设有加热装置和保温隔热层。
进一步地，在所述筒体上下两端边缘内侧设有限位环。
进一步地，所述药片出口的尺寸大于筒体内径。
进一步地，所述吹气管至少设置两组，每组四个，均匀布置在药片出口相对的筒体壁上。
进一步地，在所述上冲头和下冲头上按照圆周方向开有若干台阶状的通孔，在通孔安装有顶出杆且顶出杆的表面穿有弹簧，上冲头和下冲头上顶出杆的顶出方向均朝向筒体中部。
进一步地，所述下冲头处于初始位置时，下冲头的上表面位置高于药片出口的下边缘。
本实用新型的有益效果是：
本实用新型结构简单，为了防止絮凝剂、助凝剂及其它净水试剂等污水处理药粉在添加过程中，因为受潮而影响加药过程。本装置摒弃传统的药粉直接添加份方式，将药粉冲压呈厚片状，然后利用空气将厚片状的药粉吹入后续的混药系统中。在冲压过程中予以加热保温，防止药粉吸水受潮。且药片吹入后续的混药系统中，空气也能将湿气吹走，保持整个压片加药过程处于一个干燥的环境中。一方面可以保证加药的准确性，另一方面可以延长加药装置的使用寿命。同时，本装置也可以适用于不加压制片加药，直接利用吹气管将落到筒体内的药粉直接吹进混药系统中。
