申请日2017.03.01
公开(公告)日2017.10.13
IPC分类号F24H4/02; F24H9/00
摘要
本实用新型公开了一种制热效果好、降低成本的浴池用污水源热泵机组装置，包括热泵机组，所述热泵机组的工艺下游连接有一恒温供水水箱;污水泵组，所述污水泵组包括一台或多台污水泵，所述污水泵的输入端连接于浴池的废水池;预热装置，所述预热装置至少具有两个输入端，一个所述预热装置的输入端与所述污水泵组的输出端连通，另一所述预热装置的输入端与外部冷水源连通。本实用新型提供的浴池用污水源热泵机组装置，利用浴池使用后的废水作为本装置的热水源，在预热装置中与外部冷水源进行一次热交换，随后再热泵机组中进行二次热交换与加热，这样浴池废水得以再次利用回收，节约了能源，并且制热效果好、装置整体设备简单，降低成本。
权利要求书

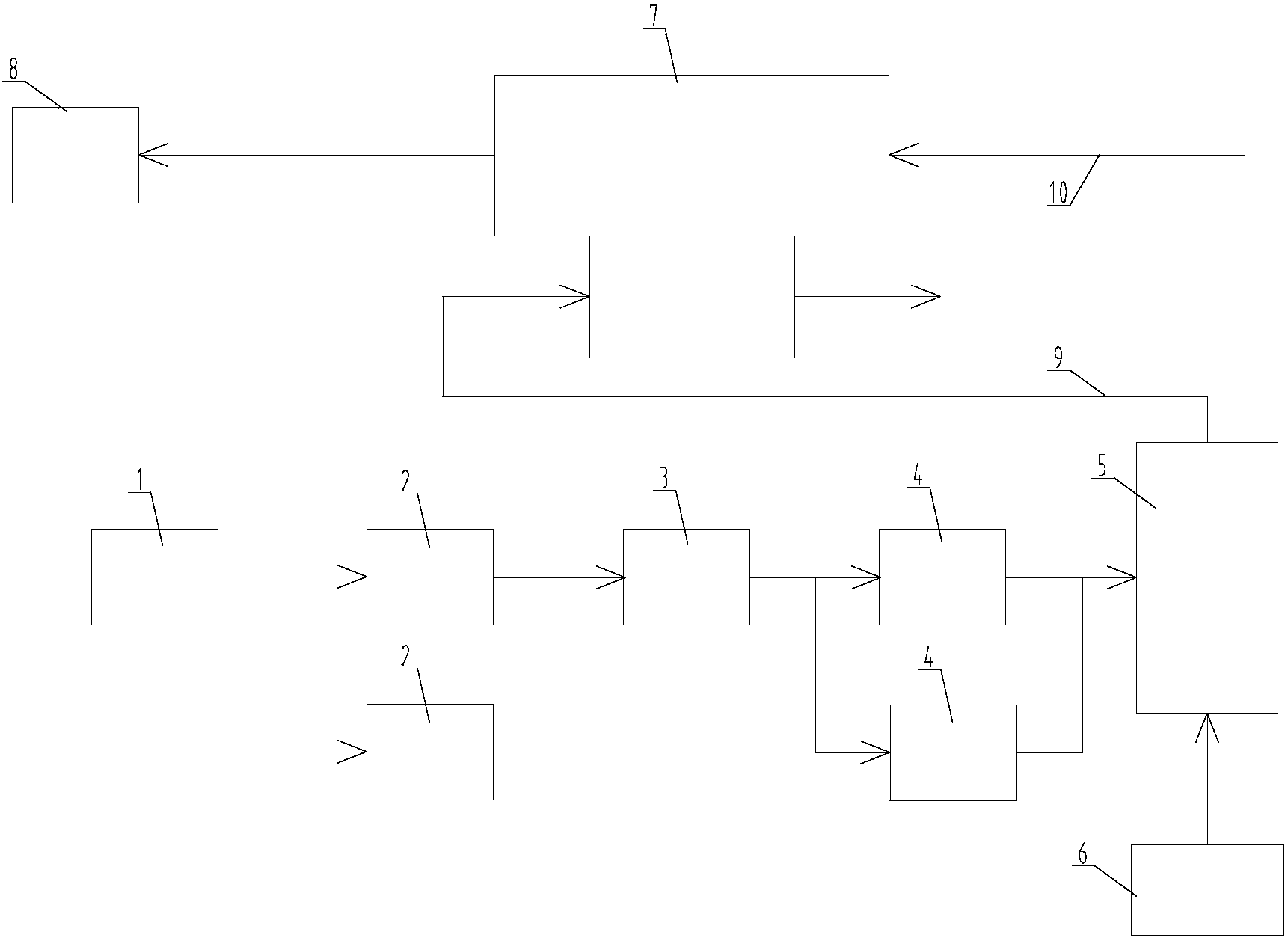

1.浴池用污水源热泵机组装置，其特征在于，包括：
热泵机组(7)，所述热泵机组(7)的工艺下游连接有一恒温供水水箱(8)，所述恒温供水水箱(8)为浴池的供水源;
污水泵组(3)，所述污水泵组(3)包括一台或多台污水泵，所述污水泵的输入端连接于浴池的废水池(1);
预热装置(5)，所述预热装置(5)置于所述污水泵组(3)的工艺下游，所述预热装置(5)至少具有两个输入端，一个所述预热装置(5)的输入端与所述污水泵组(3)的输出端连通，另一所述预热装置(5)的输入端与外部冷水源(6)连通，所述预热装置(5)的输出端连通于所述热泵机组(7)的输入端，所述污水泵组(3)输送来的污水与外部冷水源(6)输送的冷水在所述预热装置(5)内进行热交换。
2.根据权利要求1所述的浴池用污水源热泵机组装置，其特征在于，所述污水泵组(3)与所述预热装置(5)之间安装有一过滤装置(4)。
3.根据权利要求1所述的浴池用污水源热泵机组装置，其特征在于，所述污水泵组(3)的工艺上游设置有一格栅过滤罐(2)，所述格栅过滤罐(2)内的前端安装有一层或两层格栅板，所述格栅过滤罐(2)内的后端安装有过滤斜板组，所述格栅过滤罐(2)的输入端连通于所述废水池(1)，所述格栅过滤罐(2)的输出端连通于所述污水泵组(3)的输入端;所述废水池(1)通过泵机向所述格栅过滤罐(2)输送污水。
4.根据权利要求2所述的浴池用污水源热泵机组装置，其特征在于，所述预热装置(5)的输出端设置有两条管路，分别为换热管路(9)和输送管路(10)，所述换热管路(9)和所述输送管路(10)均与所述热泵机组(7)连通;
所述污水泵组(3)向所述预热装置(5)输送的污水经所述换热管路(9)进入热泵机组(7)，所述冷水源(6)向所述预热装置(5)输送的冷水经所述输送管路(10)进入热泵机组(7)，所述污水与所述冷水在所述热泵机组(7)内热交换。
5.根据权利要求1所述的浴池用污水源热泵机组装置，其特征在于，所述冷水源(6)为自来水或井水。
6.根据权利要求3所述的浴池用污水源热泵机组装置，其特征在于，所述格栅过滤罐(2)的数量至少为两台。
7.根据权利要求2所述的浴池用污水源热泵机组装置，其特征在于，所述过滤装置(4)的数量至少为两台。
说明书
浴池用污水源热泵机组装置
技术领域
本实用新型涉及热交换技术领域，尤其涉及一种浴池用污水源热泵机组装置。
背景技术
现有的水地源热泵机组为洗浴提供热水，主要是利用土壤及地下(地表)水等储藏资源作为冷热源。
同时，利用土壤及地下水作为冷热源受地域限制，水温也受地区气候影响，水温相对较低。空气源热泵机组受天气及环境影响较大，能效低。
再者，现有的水源热泵机组用水量较大，可能使水位下降，地面下沉。地源热泵机组安装成本高，制热效果较差。空气源热泵机组受天气及环境影响较大，能效低，运行不稳定。
实用新型内容
本实用新型的目的是提供一种制热效果好、降低成本的浴池用污水源热泵机组装置。
为了实现上述目的，本实用新型提供如下技术方案：
本实用新型的浴池用污水源热泵机组装置，包括：
热泵机组，所述热泵机组的工艺下游连接有一恒温供水水箱，所述恒温供水水箱为浴池的供水源;
污水泵组，所述污水泵组包括一台或多台污水泵，所述污水泵的输入端连接于浴池的废水池;
预热装置，所述预热装置置于所述污水泵组的工艺下游，所述预热装置至少具有两个输入端，一个所述预热装置的输入端与所述污水泵组的输出端连通，另一所述预热装置的输入端与外部冷水源连通，所述预热装置的输出端连通于所述热泵机组的输入端，所述污水泵组输送来的污水与外部冷水源输送的冷水在所述预热装置内进行热交换。
进一步的，所述污水泵组与所述预热装置之间安装有一过滤装置。
进一步的，所述污水泵组的工艺上游设置有一格栅过滤罐，所述格栅过滤罐内的前端安装有一层或两层格栅板，所述格栅过滤罐内的后端安装有过滤斜板组，所述格栅过滤罐的输入端连通于所述废水池，所述格栅过滤罐的输出端连通于所述污水泵组的输入端;所述废水池通过泵机向所述格栅过滤罐输送污水。
进一步的，所述预热装置的输出端设置有两条管路，分别为换热管路和输送管路，所述换热管路和所述输送管路均与所述热泵机组连通;
所述污水泵组向所述预热装置输送的污水经所述换热管路进入热泵机组，所述冷水源向所述预热装置输送的冷水经所述输送管路进入热泵机组，所述污水与所述冷水在所述热泵机组内热交换。
进一步的，所述冷水源为自来水或井水。
进一步的，所述格栅过滤罐的数量至少为两台。
进一步的，所述过滤装置的数量至少为两台。
在上述技术方案中，本实用新型提供的浴池用污水源热泵机组装置，利用浴池使用后的废水作为本装置的热水源，并通过过滤装置过滤，在预热装置中与外部冷水源进行一次热交换，随后再热泵机组中进行二次热交换与加热，这样浴池废水得以再次利用回收，节约了能源，并且制热效果好、装置整体设备简单，降低成本。
