申请日2017.03.02
公开(公告)日2017.11.17
IPC分类号F04B51/00
摘要
本实用新型涉及一种污水提升泵调试测试装置，特别涉及一种污水提升泵调试测试装置，包括外管和内管，所述外管的内侧壁围绕轴线设置液压伸缩杆，所述液压伸缩杆的内杆端部共同连接圆环，所述外管的内侧壁与内杆位置对应处开设滑槽，所述圆环围绕圆心连接滑块，滑块与滑槽滑动连接，所述圆环的环体上侧面一体连接内管，所述滑槽的内侧壁粘贴设有弹性层，所述滑槽的槽底对称开设弧槽，所述滑块与滑槽槽底接触的一侧对称设有滚珠，滚珠与弧槽契合接触。本实用新型通过改进管道结构，将管道整体改为外管和内管，借助液压伸缩杆将内管顶起，进而增加调试的管道高度，便于测试使用，减少测试对实验场地高度的需求，减少测试装置的占用空间。
权利要求书

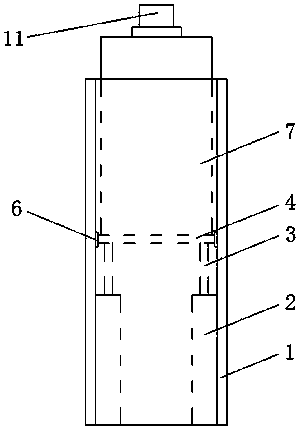

1.一种污水提升泵调试测试装置，包括外管(1)和内管(7)，其特征在于：所述外管(1)的内侧壁围绕轴线设置液压伸缩杆(2)，所述液压伸缩杆(2)的内杆(3)端部共同连接圆环(4)，所述外管(1)的内侧壁与内杆(3)位置对应处开设滑槽(5)，所述圆环(4)围绕圆心连接滑块(6)，滑块(6)与滑槽(5)滑动连接，所述圆环(4)的环体上侧面一体连接内管(7)，所述滑槽(5)的内侧壁粘贴设有弹性层(8)，所述滑槽(5)的槽底对称开设弧槽(9)，所述滑块(6)与滑槽(5)槽底接触的一侧对称设有滚珠(10)，滚珠(10)与弧槽(9)契合接触。
2.根据权利要求1所述的一种污水提升泵调试测试装置，其特征在于，所述外管(1)的顶端设为不封闭端，外管(1)的顶端与内管(7)之间设有防水圈。
3.根据权利要求1所述的一种污水提升泵调试测试装置，其特征在于，所述滑槽(5)围绕外管(1)的中轴线间隔开设，滑槽(5)与内杆(3)之间留有间距，所述滑槽(5)设为扇形形状。
4.根据权利要求1所述的一种污水提升泵调试测试装置，其特征在于，所述滑块(6)的形状设为与滑槽(5)的形状相同，滑块(6)内开设空腔并填充消音材料。
5.根据权利要求1所述的一种污水提升泵调试测试装置，其特征在于，所述内管(7)的顶部设为封闭，内管(7)的顶部螺纹连接波纹管(11)。
说明书
一种污水提升泵调试测试装置
技术领域
本实用新型涉及一种污水提升泵，具体是涉及一种污水提升泵调试测试装置。
背景技术
现有的专利已经出现了用于污水提升泵调试用的测试台，但是在测试的时候需要使用各种管道，并且对管道的高度有需求，这样就导致整个测试装置的体积变大，占用空间增加，同时搬运和组合的时候都非常的不便，而且这样的测试用管道操作的灵活性也比较差。
实用新型内容
本实用新型要解决的技术问题是克服现有技术管道占用体积大的缺陷，提供一种污水提升泵调试测试装置。
为解决上述技术问题，本实用新型提供以下技术方案：一种污水提升泵调试测试装置，包括外管和内管，所述外管的内侧壁围绕轴线设置液压伸缩杆，所述液压伸缩杆的内杆端部共同连接圆环，所述外管的内侧壁与内杆位置对应处开设滑槽，所述圆环围绕圆心连接滑块，滑块与滑槽滑动连接，所述圆环的环体上侧面一体连接内管，所述滑槽的内侧壁粘贴设有弹性层，所述滑槽的槽底对称开设弧槽，所述滑块与滑槽槽底接触的一侧对称设有滚珠，滚珠与弧槽契合接触。
进一步的，所述外管的顶端设为不封闭端，外管的顶端与内管之间设有防水圈。
进一步的，所述滑槽围绕外管的中轴线间隔开设，滑槽与内杆之间留有间距，所述滑槽设为扇形形状。
进一步的，所述滑块的形状设为与滑槽的形状相同，滑块内开设空腔并填充消音材料。
进一步的，所述内管的顶部设为封闭，内管的顶部螺纹连接波纹管。
本实用新型与现有技术相比具有的有益效果是：一种污水提升泵调试测试装置，结构简单，使用方便，通过改进管道结构，将管道整体改为外管和内管，借助液压伸缩杆将内管顶起，进而增加调试的管道高度，便于测试使用，减少测试对实验场地高度的需求，减少测试装置的占用空间。
