申请日2017.03.02
公开(公告)日2017.10.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水过滤装置，包括支架，所述支架一侧设有进水管道，所述进水管道一端连接有过滤格栅，所述过滤格栅固定连接于支架，所述支架中间位置设有沉淀池，所述沉淀池位于过滤格栅下端，所述沉淀池一侧设有废水处理装置，所述沉淀池下端一侧贯穿连接有出泥管，所述出泥管一侧连接有污泥过滤罐，所述污泥过滤罐一端通过管道连接有加药处理装置，所述加药处理装置一端设有污泥缓冲罐，所述污泥缓冲罐一侧连接有抽泥泵，所述抽泥泵输出端连接有污泥静置桶，所述污泥静置桶一侧设有开关，所述抽泥泵电性连接于开关，本实用新型结构简单，对生产中产生的污水进行过滤和初步的处理，节约生产成本，减少对环境的污染。
权利要求书

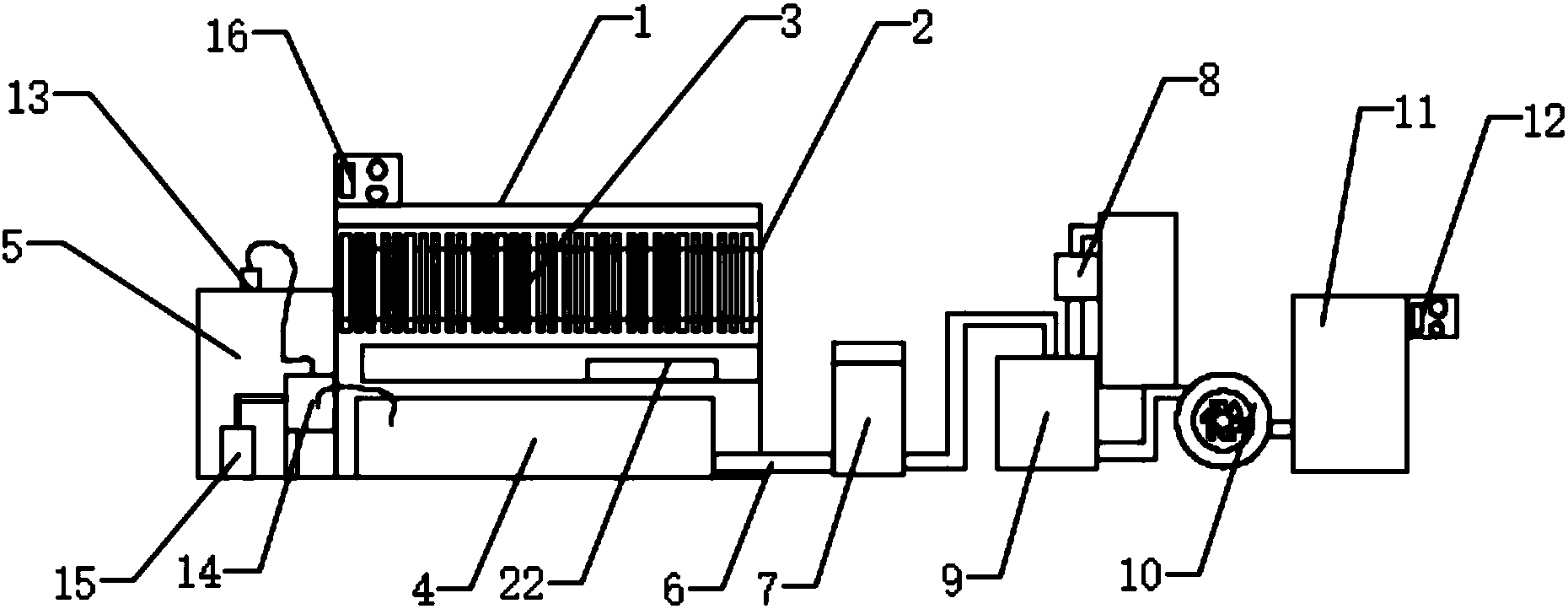

1.一种污水过滤装置，包括支架(1)，其特征在于：所述支架(1)一侧设有进水管道(2)，所述进水管道(2)一端连接有过滤格栅(3)，所述过滤格栅(3)固定连接于支架(1)，所述支架(1)中间位置设有沉淀池(4)，所述沉淀池(4)位于过滤格栅(3)下端，所述沉淀池(4)一侧设有废水处理装置(5)，所述沉淀池(4)下端一侧贯穿连接有出泥管(6)，所述出泥管(6)一侧连接有污泥过滤罐(7)，所述污泥过滤罐(7)一端通过管道连接有加药处理装置(8)，所述加药处理装置(8)一端设有污泥缓冲罐(9)，所述污泥缓冲罐(9)一侧连接有抽泥泵(10)，所述抽泥泵(10)输出端连接有污泥静置桶(11)，所述污泥静置桶(11)一侧设有开关(12)，所述抽泥泵(10)电性连接于开关(12)。
2.根据权利要求1所述的一种污水过滤装置，其特征在于：所述废水处理装置(5)包括废水收集桶(13)、水泵(14)和清水桶(15)，所述水泵(14)输入端位于沉淀池(4)一侧，所述水泵(14)输出端分别通过管道连接于废水收集桶(13)和清水桶(15)。
3.根据权利要求2所述的一种污水过滤装置，其特征在于：所述水泵(14)固定连接于支架(1)，所述支架(1)上端一侧设有水泵开关(16)，所述水泵(14)电性连接于水泵开关(16)。
4.根据权利要求1所述的一种污水过滤装置，其特征在于：所述污泥过滤罐(7)包括罐体(17)和罐盖(18)，所述罐盖(18)铰接于罐体(17)，所述罐体(17)内部一侧设有过滤网(19)。
5.根据权利要求1所述的一种污水过滤装置，其特征在于：所述加药处理装置(8)包括药桶(20)和药泵(21)，所述药泵(21)输入端联通于药桶(20)，所述药泵(21)输出端联通于污泥缓冲罐(9)。
6.根据权利要求1所述的一种污水过滤装置，其特征在于：所述沉淀池(4)上端一侧设有集水盘(22)，所述集水盘(22)一端固定连接于支架(1)。
说明书
一种污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水过滤装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着社会的快速发展，加工制造的企业越来越多，排出的工业废水量越来越大，各个企业也对如何处理工业废水越来越重视，但这些环保设备结构复杂，操作困难，为企业增加了额外的生产成本，有的企业避免增加生产成本，采取不对工业废水进行处理，废水直接排放，这种做法对环境污染造成很大的危害，也对企业的发展造成不良影响。
实用新型内容
本实用新型的目的在于提供一种污水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水过滤装置，包括支架，所述支架一侧设有进水管道，所述进水管道一端连接有过滤格栅，所述过滤格栅固定连接于支架，所述支架中间位置设有沉淀池，所述沉淀池位于过滤格栅下端，所述沉淀池一侧设有废水处理装置，所述沉淀池下端一侧贯穿连接有出泥管，所述出泥管一侧连接有污泥过滤罐，所述污泥过滤罐一端通过管道连接有加药处理装置，所述加药处理装置一端设有污泥缓冲罐，所述污泥缓冲罐一侧连接有抽泥泵，所述抽泥泵输出端连接有污泥静置桶，所述污泥静置桶一侧设有开关，所述抽泥泵电性连接于开关。
优选的，所述废水处理装置包括废水收集桶、水泵和清水桶，所述水泵输入端位于沉淀池一侧，所述水泵输出端分别通过管道连接于废水收集桶和清水桶。
优选的，所述水泵固定连接于支架，所述支架上端一侧设有水泵开关，所述水泵电性连接于水泵开关。
优选的，所述污泥过滤罐包括罐体和罐盖，所述罐盖铰接于罐体，所述罐体内部一侧设有过滤网。
优选的，所述加药处理装置包括药桶和药泵，所述药泵输入端联通于药桶，所述药泵输出端联通于污泥缓冲罐。
优选的，所述沉淀池上端一侧设有集水盘，所述集水盘一端固定连接于支架。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，易于安装使用，投入成本低，处理时间短，可以方便对生产中产生的污水进行过滤和初步的处理，方便后续进行排放，也可以对其中收集到的清水进行再次利用，节约生产成本，减少对环境的污染。
