申请日2017.03.03
公开(公告)日2017.10.20
IPC分类号C02F3/30
摘要
本实用新型公开了一种污水处理高效生化反应器装置，包括有五个塔体筒、四对连接塔体筒的法兰、进水管、出水管和排泥系统，五个塔体筒依次竖直排列，通过连接法兰将五个塔体筒连为一体构成塔体，塔体的五个塔体筒由下向上依次分别对应配水及排泥区、曝气区、沉淀区、生物固定稳定化区和清水区，进水管和排泥系统分别设置在配水及排泥区所对应的塔体筒下部外侧壁上，出水管设置在清水区所对应的塔体筒上部外侧壁上;本实用新型具备结构简单、污水处理效率高、抗冲击负荷能力强、节省占地面积、操作维护简单、运行成本低、集约化程度高、应用范围广的优点。
权利要求书

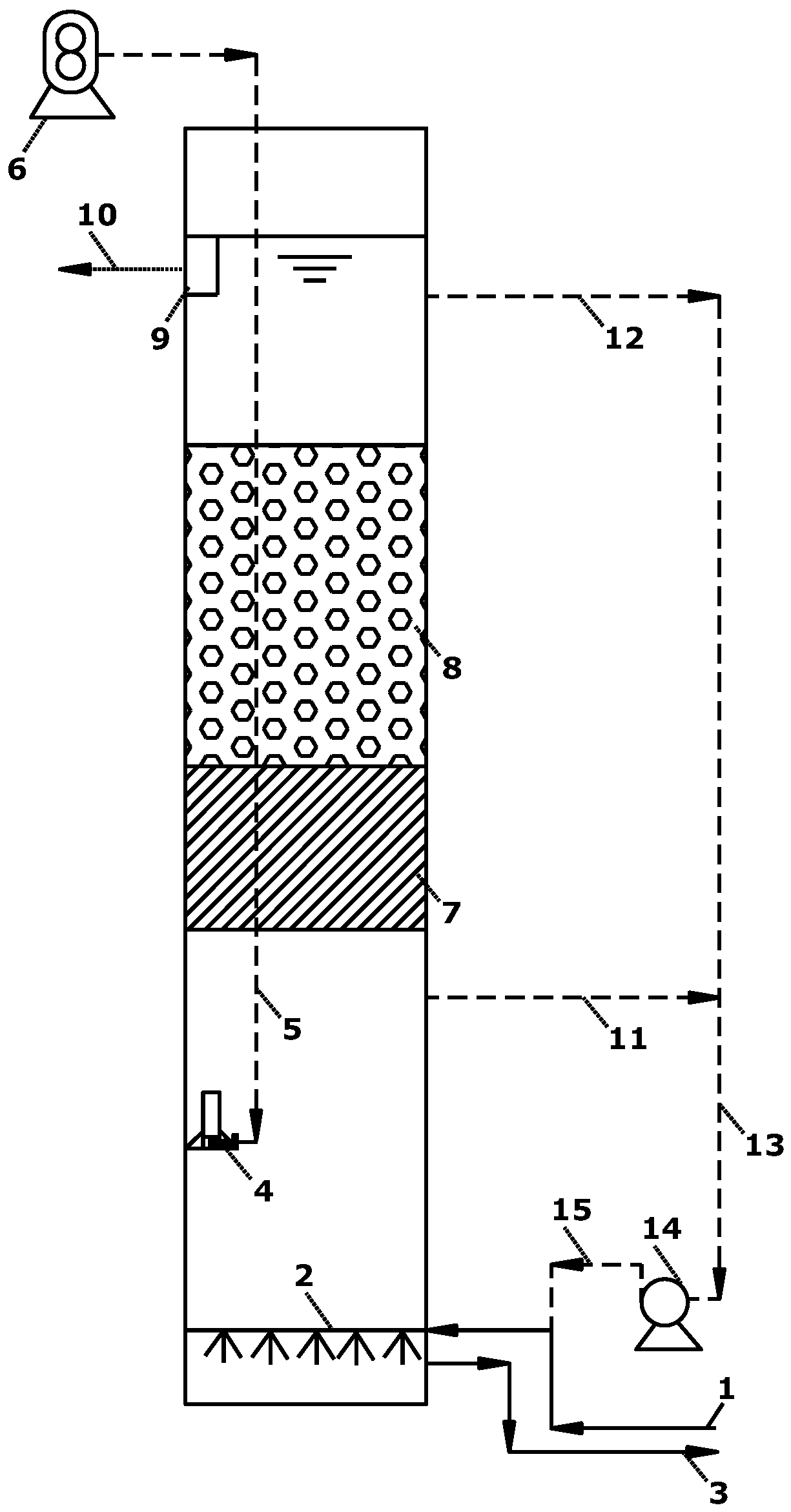

1.一种污水处理高效生化反应器装置，包括有五个塔体筒和四对连接塔体筒的法兰构成，所述五个塔体筒依次竖直排列，两个相邻的塔体筒之间设置有连接法兰，通过连接法兰将五个塔体筒连为一体构成塔体，其特征在于，还包括进水管、出水管和排泥系统，塔体的五个塔体筒由下向上依次分别对应配水及排泥区、曝气区、沉淀区、生物固定稳定化区和清水区，所述进水管和排泥系统分别设置在配水及排泥区所对应的塔体筒下部外侧壁上，所述出水管设置在清水区所对应的塔体筒上部外侧壁上。
2.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括配水系统，所述配水系统设置在配水及排泥区所对应的塔体筒内，配水系统与进水管相连通。
3.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括高效旋流曝气器、曝气管和鼓风机，所述高效旋流曝气器设置在曝气区所对应的塔体筒内，所述曝气管下端与高效旋流曝气器的输入端相连，曝气管竖直向上伸出塔体，曝气管上端与位于塔体外的鼓风机输出端相连。
4.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括斜板填料，所述斜板填料设置在沉淀区所对应的塔体筒内。
5.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括高效多孔弹性块体生物载体，所述高效多孔弹性块体生物载体设置在生物固定稳定化区所对应的塔体筒内。
6.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括整流系统，所述整流系统设置在清水区所对应的塔体筒内，整流系统的输出端与出水管相连。
7.根据权利要求1所述的污水处理高效生化反应器装置，其特征在于，包括曝气区混合液回流管、清水区混合液回流管、混合液回流泵进水管、混合液回流泵出水管和混合液回流泵，所述曝气区混合液回流管和清水区混合液回流管的一端分别设置在曝气区和清水区所对应的塔体筒上部外侧壁上，并分别与所对应的塔体筒内相连通，曝气区混合液回流管和清水区混合液回流管的另一端分别经混合液回流泵进水管与混合液回流泵的输入端相连，混合液回流泵的输出端与混合液回流泵出水管相连，混合液回流泵出水管与进水管相连。
说明书
污水处理高效生化反应器装置
技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种污水处理高效生化反应器装置。
背景技术
现有技术中，污水处理装置普遍存在处理效率低下、抗污染冲击能力弱、集约化程度差、占地面积大、投资及维护费用高等不足。
实用新型内容
有鉴于此，本实用新型的主要目的在于提供一种污水处理高效生化反应器装置，其具备结构简单、污水处理效率高、抗冲击负荷能力强、节省占地面积、操作维护简单、运行成本低、集约化程度高、应用范围广等优点。
为了达成上述的目的，本实用新型的污水处理高效生化反应器装置，包括有五个塔体筒和四对连接塔体筒的法兰构成，所述五个塔体筒依次竖直排列，两个相邻的塔体筒之间设置有连接法兰，通过连接法兰将五个塔体筒连为一体构成塔体;还包括进水管、出水管和排泥系统，塔体的五个塔体筒由下向上依次分别对应配水及排泥区、曝气区、沉淀区、生物固定稳定化区和清水区，所述进水管和排泥系统分别设置在配水及排泥区所对应的塔体筒下部外侧壁上，所述出水管设置在清水区所对应的塔体筒上部外侧壁上。
作为本实用新型的进一步改进，污水处理高效生化反应器装置还包括配水系统，其设置在配水及排泥区所对应的塔体筒内，配水系统与进水管相连通。
作为本实用新型的又进一步改进，污水处理高效生化反应器装置还包括高效旋流曝气器、曝气管和鼓风机，所述高效旋流曝气器设置在曝气区所对应的塔体筒内，曝气管下端与高效旋流曝气器的输入端相连，曝气管竖直向上伸出塔体，曝气管上端与位于塔体外的鼓风机输出端相连。
作为本实用新型的又进一步改进，污水处理高效生化反应器装置还包括斜板填料，其设置在沉淀区所对应的塔体筒内。
作为本实用新型的又进一步改进，污水处理高效生化反应器装置还包括高效多孔弹性块体生物载体，其设置在生物固定稳定化区所对应的塔体筒内。
作为本实用新型的又进一步改进，污水处理高效生化反应器装置还包括整流系统，其设置在清水区所对应的塔体筒内，整流系统的输出端与出水管相连。
作为本实用新型的更进一步改进，污水处理高效生化反应器装置还包括曝气区混合液回流管、清水区混合液回流管、混合液回流泵进水管和混合液回流泵，所述曝气区混合液回流管和清水区混合液回流管的一端分别设置在曝气区和清水区所对应的塔体筒上部外侧壁上，并分别与所对应的塔体筒内相连通，曝气区混合液回流管和清水区混合液回流管的另一端分别经混合液回流泵进水管与混合液回流泵的输入端相连，混合液回流泵的输出端与混合液回流泵出水管相连，混合液回流泵出水管与进水管相连。
采用本实用新型的有益效果是：
1.污水处理高效生化反应器装置中的配水及排泥区属于缺氧环境，经进水管进入的污水与曝气区、清水区回流的混合液通过配水系统充分混合，反硝化细菌利用进水管输入的污水中的有机物作为碳源，将回流混合液中带入的大量NO3-N和NO2-N等还原为N2等气体并释放至空气中，使得配水及排泥区中的BOD5和NOx-N均得到一定的去除;此外，排泥系统可根据污水处理效果及污泥沉淀情况将沉淀在配水及排泥区的污泥进行间歇式排泥。
2.曝气区属于好氧环境，其主要功能是去除污水中的BOD、COD以及完成氨化及硝化反应过程。高效旋流曝气器能够将气体形成雾化曝气和微泡曝气混合状态，使溶氧与混合扩散的效率达到最高，有利于微生物吸收水中氧气;高效旋流曝气器能够使气、水、污泥在曝气区形成循环，提高曝气区的污泥浓度，从而提高污染物的去除效率。
3.沉淀区的斜板填料可以使污水固液分离，促进曝气区的污泥得到沉降，上清液流入生物固定稳定化区。
4.生物固定稳定化区内的高效多孔弹性块体生物载体，由于载体比表面积大，孔隙率高，同时通过分子设计，在载体中引入大量的活性和强极性基团，采用固定化技术，将大量变异菌和酶制剂固定在载体上，因此载体单位体积生物量大，是传统生物处理工艺的几倍;微生物固定化后不易脱落，既提高了生物浓度，又大大简化工艺流程;对污水中自然微生物难降解的物质降解速度快、耐毒能力强、COD容积负荷高;生物固定稳定化区维持了生物的多样性，好氧、缺氧、厌氧菌同时存在，提高了去除有机物的广谱性，尤其在去除NH3-N和总氮方面有其独特的优点。
5.清水区中的整流系统可使处理后的出水稳定排放。
