申请日2016.03.02
公开(公告)日2016.07.27
IPC分类号B01D29/13; B01D29/64
摘要
本实用新型提供了一种高效清污污水处理过滤筒，属于污水处理领域。它解决了现有过滤筒不易清洁的问题。本高效清污污水处理过滤筒包括筒体，筒体顶部外壁和底部分别设有支撑环和支撑板，还包括设有刷毛并分别贴合在筒体内壁和外壁设置，还包括分别通过连接杆与内清污环和外清污环连接的底座，还包括圆筒状过滤芯和带内螺纹的环形螺帽，支撑环上设有外螺纹，且过滤芯插在筒体内，螺帽与支撑环螺接，并抵住过滤芯顶部，使过滤芯底部挤压内清污环至支撑板上，也能打开螺帽，并从筒体内取出过滤芯，使内清污环和外清污环分别沿着筒体轴向相对筒体上移，使外清污环抵在支撑环底面上。本过滤筒在更换过滤芯同时，自身也得到了清理。
权利要求书

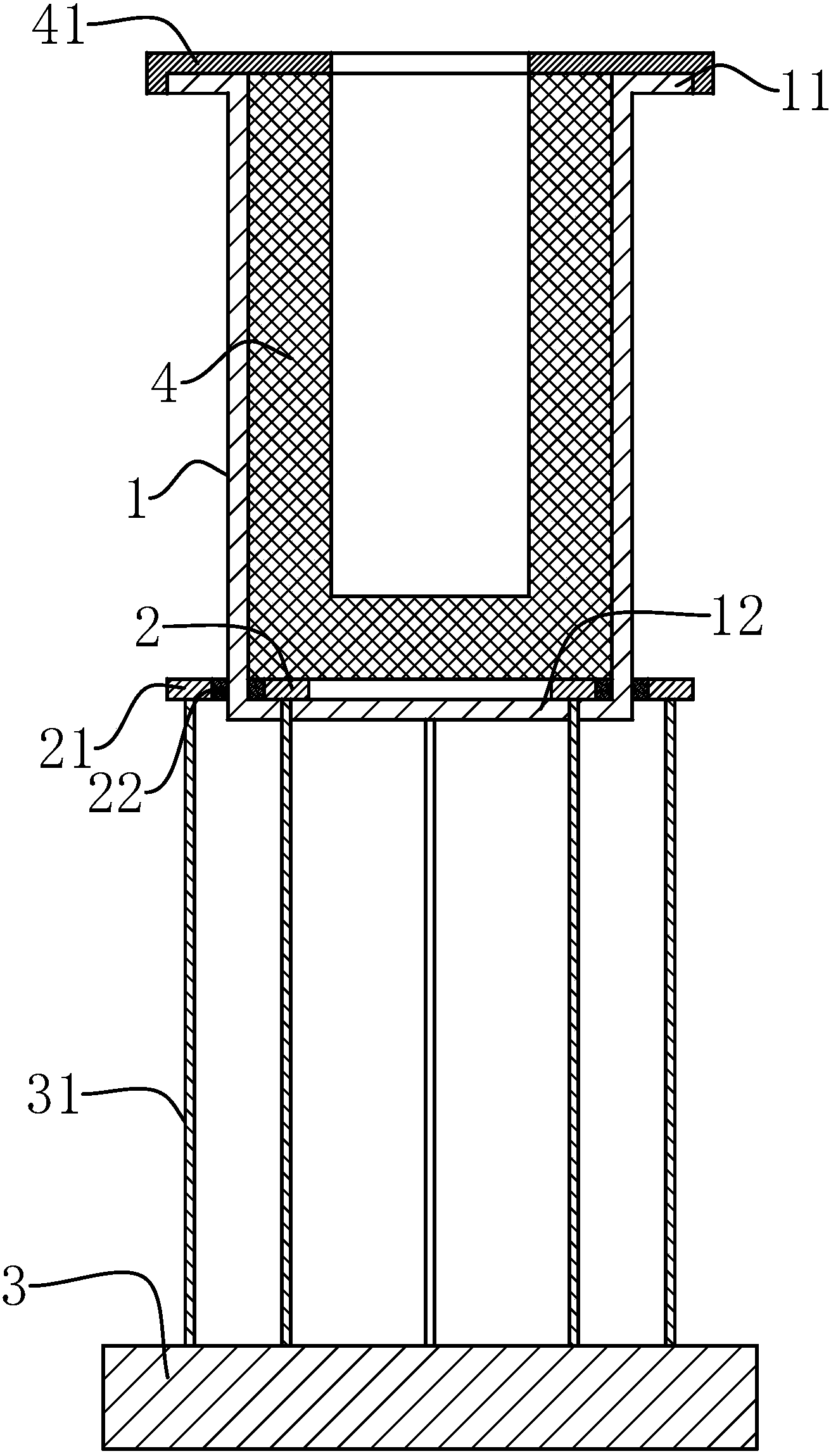

1.一种高效清污污水处理过滤筒，其特征在于：包括带有网孔的筒体(1)，筒体(1)顶部外壁和底部分别设有支撑环(11)和带网孔的支撑板(12)，还包括均呈环形并与筒体(1)同轴设置的内清污环(2)和外清污环(21)，内清污环(2)外沿和外清污环(21)内沿分别设有刷毛(22)，并分别贴合在筒体(1)内壁和外壁设置，还包括分别通过若干连接杆(31)与内清污环(2)和外清污环(21)连接的底座(3)，且连接杆(31)穿过支撑板(12)设置，还包括圆筒状过滤芯(4)和带内螺纹的环形螺帽(41)，支撑环(11)上设有外螺纹，且过滤芯(4)插在筒体(1)内，螺帽(41)与支撑环(11)螺接，并抵住过滤芯(4)顶部，使过滤芯(4)底部挤压内清污环(2)至支撑板(12)上，也能打开螺帽(41)，并从筒体(1)内取出过滤芯(4)，使内清污环(2)和外清污环(21)分别沿着筒体(1)轴向相对筒体(1)上移，使外清污环(21)抵在支撑环(11)底面上。
2.根据权利要求1所述的一种高效清污污水处理过滤筒，其特征在于：所述的筒体(1)和支撑板(12)为一体结构，支撑环(11)焊接在筒体(1)顶部外壁上。
3.根据权利要求2所述的一种高效清污污水处理过滤筒，其特征在于：所述的支撑环(11)朝向外清污环(21)一侧设有环形减震垫。
4.根据权利要求3所述的一种高效清污污水处理过滤筒，其特征在于：所述的支撑环(11)上设有孔状拉手孔。
说明书
一种高效清污污水处理过滤筒
技术领域
本实用新型属于污水处理设备技术领域，涉及一种高效清污污水处理过滤筒。
背景技术
污水处理中经常使用滤芯对污水进行过滤，每隔一段时间滤芯会进行更换，但用于安装滤芯的过滤筒一般不会进行更换，而且过滤筒上的缝隙或网孔较小，清洁较为麻烦，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种用于对过滤芯进行固定，同时方便进行清洁的高效清污污水处理过滤筒。
本实用新型的目的可通过下列技术方案来实现：一种高效清污污水处理过滤筒，其特征在于：包括带有网孔的筒体，筒体顶部外壁和底部分别设有支撑环和带网孔的支撑板，还包括均呈环形并与筒体同轴设置的内清污环和外清污环，内清污环外沿和外清污环内沿分别设有刷毛，并分别贴合在筒体内壁和外壁设置，还包括分别通过若干连接杆与内清污环和外清污环连接的底座，且连接杆穿过支撑板设置，还包括圆筒状过滤芯和带内螺纹的环形螺帽，支撑环上设有外螺纹，且过滤芯插在筒体内，螺帽与支撑环螺接，并抵住过滤芯顶部，使过滤芯底部挤压内清污环至支撑板上，也能打开螺帽，并从筒体内取出过滤芯，使内清污环和外清污环分别沿着筒体轴向相对筒体上移，使外清污环抵在支撑环底面上。
使用时，将过滤芯插在筒体内，螺帽与支撑环螺接，并抵住过滤芯顶部，使过滤芯底部挤压内清污环至支撑板上，因此即可使内清污环相对支撑板固定，以利用连接杆对筒体进行支撑，需要更换过滤芯时，打开螺帽，并从筒体内取出过滤芯，此时内清污环和外清污环分别沿着筒体轴向相对筒体上移，即可利用刷毛刷动筒体内壁和外壁，最终使外清污环抵在支撑环底面上，以等待装入过滤芯，因此本过滤筒在更换过滤芯同时，自身也得到了清理。
在上述的一种高效清污污水处理过滤筒中，所述的筒体和支撑板为一体结构，支撑环焊接在筒体顶部外壁上。
因此结构更加稳定。
在上述的一种高效清污污水处理过滤筒中，所述的支撑环朝向外清污环一侧设有环形减震垫。
因此避免更换过滤芯时产生过大的噪音。
在上述的一种高效清污污水处理过滤筒中，所述的支撑环上设有孔状拉手孔。
因此方便更换过滤芯后，朝上拉起筒体。
与现有技术相比，本实用新型具有如下优点：
使用时，将过滤芯插在筒体内，螺帽与支撑环螺接，并抵住过滤芯顶部，使过滤芯底部挤压内清污环至支撑板上，因此即可使内清污环相对支撑板固定，以利用连接杆对筒体进行支撑，需要更换过滤芯时，打开螺帽，并从筒体内取出过滤芯，此时内清污环和外清污环分别沿着筒体轴向相对筒体上移，即可利用刷毛刷动筒体内壁和外壁，最终使外清污环抵在支撑环底面上，以等待装入过滤芯，因此本过滤筒在更换过滤芯同时，自身也得到了清理。
