申请日2016.03.02
公开(公告)日2016.07.27
IPC分类号B01D35/30
摘要
本实用新型提供了一种多用污水处理过滤芯固定装置，属于污水处理领域。它解决了现有固定装置无法适配多种规格过滤芯的问题。本多用污水处理过滤芯固定装置包括带有网孔的筒体一和筒体二，筒体一顶部设有封板，底部设有内螺纹，筒体二顶部外壁设有外螺纹，底部设有网板，筒体二靠近网板的底部设有若干螺纹孔，螺纹孔上螺接有螺栓，螺栓沿筒体二周向分布，并沿筒体二径向设置，螺栓端部活动连接有橡胶块，还包括呈圆筒形且顶端具有进水口的过滤芯，过滤芯底端抵在网板上，且通过旋转螺栓使橡胶块挤压过滤芯底端外壁，并通过筒体一和筒体二螺接，使封板底面挤压过滤芯顶端，封板上还设有与进水口连通的进水接口。本固定装置方便固定不同规格过滤芯。
权利要求书

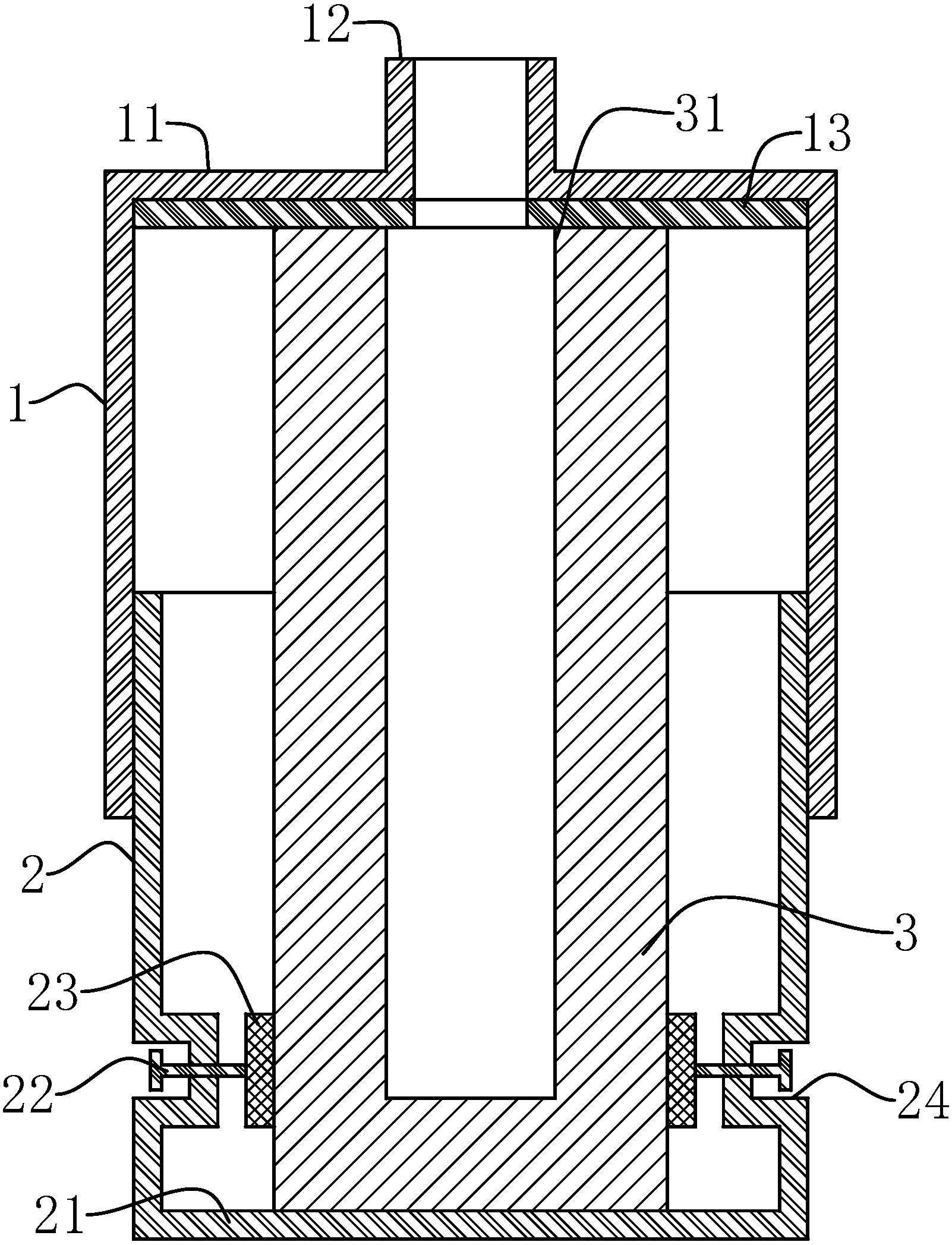

1.一种多用污水处理过滤芯固定装置，其特征在于：包括带有网孔的筒体一(1)和筒体二(2)，筒体一(1)顶部设有封板(11)，底部内壁设有内螺纹，筒体二(2)顶部外壁设有外螺纹，底部设有网板(21)，筒体二(2)靠近网板(21)的底部设有若干螺纹孔，且螺纹孔上螺接有螺栓(22)，且螺栓(22)沿筒体二(2)周向分布，并沿筒体二(2)径向设置，螺栓(22)端部活动连接有弧形橡胶块(23)，还包括呈圆筒形且顶端具有进水口(31)的过滤芯(3)，且过滤芯(3)底端抵在网板(21)上，且通过旋转螺栓(22)，使橡胶块(23)挤压过滤芯(3)底端外壁，并通过筒体一(1)和筒体二(2)螺接，使封板(11)底面挤压过滤芯(3)顶端，所述的封板(11)上还设有与进水口(31)连通的进水接口(12)。
2.根据权利要求1所述的一种多用污水处理过滤芯固定装置，其特征在于：所述的筒体二(2)底端外壁设有与筒体二(2)同轴的环形槽(24)，且所述的螺纹孔设在环形槽(24)槽底，且螺栓(22)设在环形槽(24)内。
3.根据权利要求2所述的一种多用污水处理过滤芯固定装置，其特征在于：所述的封板(11)底面设有橡胶垫(13)，且橡胶垫(13)抵在过滤芯(3)顶端。
4.根据权利要求3所述的一种多用污水处理过滤芯固定装置，其特征在于：所述的筒体一(1)与封板(11)焊接固定，筒体二(2)与网板(21)为一体结构。
说明书
一种多用污水处理过滤芯固定装置
技术领域
本实用新型属于污水处理设备技术领域，涉及一种多用污水处理过滤芯固定装置。
背景技术
污水处理中经常使用滤芯对污水进行过滤，一般会将过滤芯安装在固定装置内，但某些过滤芯可能规格不同，需要适配不同的固定装置，而且某些带实验性质的污水处理装置可能时常需要更换规格不同的过滤芯，十分麻烦，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种方便对不同规格过滤芯进行固定的多用污水处理过滤芯固定装置。
本实用新型的目的可通过下列技术方案来实现：一种多用污水处理过滤芯固定装置，其特征在于：包括带有网孔的筒体一和筒体二，筒体一顶部设有封板，底部内壁设有内螺纹，筒体二顶部外壁设有外螺纹，底部设有网板，筒体二靠近网板的底部设有若干螺纹孔，且螺纹孔上螺接有螺栓，且螺栓沿筒体二周向分布，并沿筒体二径向设置，螺栓端部活动连接有弧形橡胶块，还包括呈圆筒形且顶端具有进水口的过滤芯，且过滤芯底端抵在网板上，且通过旋转螺栓，使橡胶块挤压过滤芯底端外壁，并通过筒体一和筒体二螺接，使封板底面挤压过滤芯顶端，所述的封板上还设有与进水口连通的进水接口。
使用时，将过滤芯底端抵在网板上，并通过旋转螺栓，使橡胶块挤压过滤芯底端外壁，以固定不同外径的过滤芯，同时通过筒体一和筒体二螺接，使封板底面挤压过滤芯顶端，以适用不同长度的过滤芯，同时封板上还设有与进水口连通的进水接口，因此可以通过进水接口接入原水，因此本固定装置方便用于固定不同规格的过滤芯，较为适合带实验性质的污水处理装置使用。
在上述的一种多用污水处理过滤芯固定装置中，所述的筒体二底端外壁设有与筒体二同轴的环形槽，且所述的螺纹孔设在环形槽槽底，且螺栓设在环形槽内。
螺栓设在环形槽内，能避免对筒体二外壁产生影响。
在上述的一种多用污水处理过滤芯固定装置中，所述的封板底面设有橡胶垫，且橡胶垫抵在过滤芯顶端。
因此能提高密封和固定效果。
在上述的一种多用污水处理过滤芯固定装置中，所述的筒体一与封板焊接固定，筒体二与网板为一体结构。
因此结构更加稳定。
与现有技术相比，本实用新型具有如下优点：
使用时，将过滤芯底端抵在网板上，并通过旋转螺栓，使橡胶块挤压过滤芯底端外壁，以固定不同外径的过滤芯，同时通过筒体一和筒体二螺接，使封板底面挤压过滤芯顶端，以适用不同长度的过滤芯，同时封板上还设有与进水口连通的进水接口，因此可以通过进水接口接入原水，因此本固定装置方便用于固定不同规格的过滤芯，较为适合带实验性质的污水处理装置使用。
