申请日2016.03.02
公开(公告)日2016.07.13
IPC分类号E03B1/04; E03C1/12
摘要
本实用新型公开了一种基于住房楼宅的分叉式管道无能耗废水利用装置,包括洗菜池、过滤网、弹片、发电机、管道、控制器、马桶和储水箱,所述控制器包括第一控制器、第二控制器和第三控制器,洗菜池下端与管道相连,管道内从上至下依次安装有过滤网、弹片和发电机,管道和第一分管道连接处设置有第一控制器,管道和第二分管道连接处设置有第二控制器,马桶和储水箱之间设置有第三控制器,马桶内安装有水位传感器。该装置设计合理,在原有住宅基础上加以改造,降低了使用成本;该装置的部件生产工艺简单,易于制造,故障率低,运行稳定性好;该装置可以大大降低目前的城市用水量,达到节约用水的目的,符合节能环保的要求,使用效果好。
权利要求书
1.基于住房楼宅的分叉式管道无能耗废水利用装置,其特征在于,包括洗菜池、过滤网、弹片、发电机、管道、控制器、马桶和储水箱,所述控制器包括第一控制器、第二控制器和第三控制器,洗菜池下端与管道相连,管道内从上至下依次安装有过滤网、弹片和发电机,管道下端分为第一分管道和第二分管道,管道和第一分管道连接处设置有第一控制器,管道和第二分管道连接处设置有第二控制器,第一分管道下端与马桶相连,第二分管道下端与储水箱相连,马桶和储水箱相连并且马桶和储水箱之间设置有第三控制器,马桶内安装有水位传感器。
2.根据权利要求1所述的基于住房楼宅的分叉式管道无能耗废水利用装置,其特征在于,所述储水箱与下水管道相连,马桶与进水管道相连。
3.根据权利要求1或2所述的基于住房楼宅的分叉式管道无能耗废水利用装置,其特征在于,所述弹片采用金属材料制作,过滤网采用环保材料制作。
4.根据权利要求3所述的基于住房楼宅的分叉式管道无能耗废水利用装置,其特征在于,所述发电机采用单向发电机并且发电机内部安装有扇叶。
说明书
基于住房楼宅的分叉式管道无能耗废水利用装置
技术领域
本实用新型涉及一种废水利用装置,具体是一种基于住房楼宅的分叉式管道无能耗废水利用装置。
背景技术
水是生命之源,是一种宝贵的资源。我们在生活中,时时处处都会用到水,洗菜、做饭、洗衣、洗澡、冲厕、拖地板等等,每完成一个生活步骤,可能就会产生不少污水。这些污水往往直接排入下水道,造成了相当大的水资源浪费。一般来说,家庭用水最集中的地方是厨房、洗手间和卫生间,也是生活废水产生的主要区域,厨房、洗手间产生的生活废水从理论上应该可以用来给卫生间冲洗厕所使用的。可是,在以往的装修施工中,厨房、洗手间和卫生间的下水道走管设计大致成一个平面,生活废水无法回收利用。按照便器水箱冲一次平均耗水5L计算,一个3口之家一日便用冲水五次的统计计算,平均每个家庭每日用于便器冲水约75L,这个数据虽小,但是推算到一个城市或者一个国家那就是大数据,而日常生活的废水却是白白浪费,不存在二次利用,如果能够利用日常生活废水冲刷厕所,将是节水的一大进步。
实用新型内容
本实用新型的目的在于提供一种基于住房楼宅的分叉式管道无能耗废水利用装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:

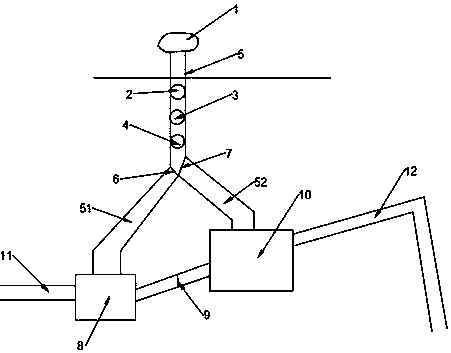

基于住房楼宅的分叉式管道无能耗废水利用装置,包括洗菜池、过滤网、弹片、发电机、管道、控制器、马桶和储水箱,所述控制器包括第一控制器、第二控制器和第三控制器,洗菜池下端与管道相连,管道内从上至下依次安装有过滤网、弹片和发电机,管道下端分为第一分管道和第二分管道,管道和第一分管道连接处设置有第一控制器,管道和第二分管道连接处设置有第二控制器,第一分管道下端与马桶相连,第二分管道下端与储水箱相连,马桶和储水箱相连并且马桶和储水箱之间设置有第三控制器,马桶内安装有水位传感器。
作为本实用新型进一步的方案:储水箱与下水管道相连,马桶与进水管道相连。
作为本实用新型进一步的方案:弹片采用金属材料制作,过滤网采用环保材料制作。
作为本实用新型进一步的方案:发电机采用单向发电机并且发电机内部安装有扇叶。
与现有技术相比,本实用新型的有益效果是:该装置设计合理,在原有住宅基础上加以改造,降低了使用成本;该装置的部件生产工艺简单,易于制造,故障率低,运行稳定性好;该装置可以大大降低目前的城市用水量,达到节约用水的目的,符合节能环保的要求,使用效果好。
