申请日2016.02.04
公开(公告)日2016.05.11
IPC分类号C02F9/10; C02F11/12
摘要
本发明公开了一种污水污泥硅藻土颗粒过滤设备，包括壳体、气体分布板、出料口、吸风机、硅藻室、微过滤孔和气泵;所述壳体顶部一侧开有污泥入口，壳体底部设有空气通孔，壳体底部设有气体分部板;所述气体分部板上均匀设有多个孔隙，气体分部板上方的壳体内设有干燥组件，壳体侧壁设有出料口;所述出料口和制粒机连接，壳体内设有抽吸罩，壳体顶部设有进水口;所述微孔滤网是不锈钢滤网或无毒的塑料滤网，塑料滤网内装有不锈钢支架;所述微孔滤网上硅藻土经内循环沉淀后形成过滤膜层。本发明结构设计合理，气体分布板将循环气体分送到壳体内的不同区域，通过干燥组件将热量传递给污泥，使之干化为粒。

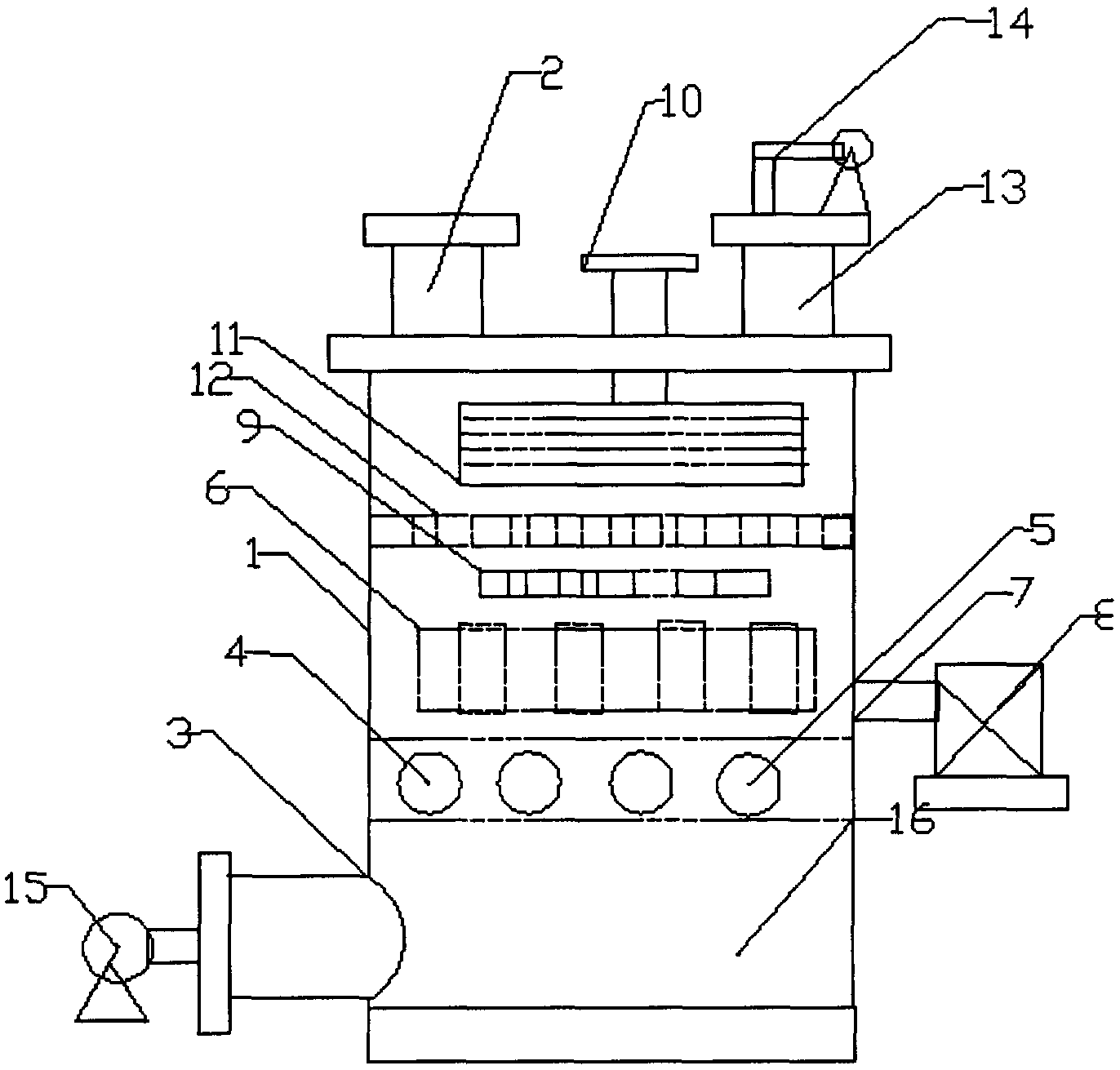

摘要附图
权利要求书
1.一种污水污泥硅藻土颗粒过滤设备，包括壳体、气体分布板、出料口、吸风机、硅藻室、微过滤孔和气泵;其特征在于，所述壳体顶部一侧开有污泥入口，壳体底部设有空气通孔，壳体底部设有气体分部板;所述气体分部板上均匀设有多个孔隙，气体分部板上方的壳体内设有干燥组件，壳体侧壁设有出料口;所述出料口和制粒机连接，壳体内设有抽吸罩，壳体顶部设有进水口;所述进水口与壳体内的储水池连通;所述储水池下方设有过滤网，壳体顶部开有循环气体出口;所述循环气体出口和吸风机连接，空气通孔上设有气泵，壳体底部设有污水槽;所述硅藻室通过加料管与设在过滤罐外部的水箱连通，加料管上设有控制阀和水泵，硅藻室出水端的一侧是净水室;所述净水室与净水管连通，净水管上设有控制阀门，净水室通过气管与气泵连接;所述硅藻室进水端的一侧是污水室，污水室与污水管连通，污水室的底部设有带阀门的污水管。
2.根据权利要求1所述的污水污泥硅藻土颗粒过滤设备，其特征在于，所述微孔滤网是不锈钢滤网或无毒的塑料滤网，塑料滤网内装有不锈钢支架。
3.根据权利要求1所述的污水污泥硅藻土颗粒过滤设备，其特征在于，所述微孔滤网上硅藻土经内循环沉淀后形成过滤膜层。
说明书
一种污水污泥硅藻土颗粒过滤设备
技术领域
本发明涉及一种污泥处理设备，具体是一种污水污泥硅藻土颗粒过滤设备。
背景技术
城市污水中含有大量的污泥，一方面污泥中含有大量的有机质和营养元素，可以制砖、制生化纤维板、制陶粒等;另一方面污泥中也可能含有大量的重金属物质、病原体、冰毒微生物和大量的毒性有机物，如不加以妥善处理和处置，将造成堆放和排放区周围环境严重的二次污染。因此，需要提供一种新的技术方案来解决上述技术问题。
发明内容
本发明的目的在于提供一种污水污泥硅藻土颗粒过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水污泥硅藻土颗粒过滤设备，包括壳体、气体分布板、出料口、吸风机、硅藻室、微过滤孔和气泵;所述壳体顶部一侧开有污泥入口，壳体底部设有空气通孔，壳体底部设有气体分部板;所述气体分部板上均匀设有多个孔隙，气体分部板上方的壳体内设有干燥组件，壳体侧壁设有出料口;所述出料口和制粒机连接，壳体内设有抽吸罩，壳体顶部设有进水口;所述进水口与壳体内的储水池连通;所述储水池下方设有过滤网，壳体顶部开有循环气体出口;所述循环气体出口和吸风机连接，空气通孔上设有气泵，壳体底部设有污水槽;所述硅藻室通过加料管与设在过滤罐外部的水箱连通，加料管上设有控制阀和水泵，硅藻室出水端的一侧是净水室;所述净水室与净水管连通，净水管上设有控制阀门，净水室通过气管与气泵连接;所述硅藻室进水端的一侧是污水室，污水室与污水管连通，污水室的底部设有带阀门的污水管。
作为本发明进一步的方案：所述微孔滤网是不锈钢滤网或无毒的塑料滤网，塑料滤网内装有不锈钢支架。
作为本发明再进一步的方案：所述微孔滤网上硅藻土经内循环沉淀后形成过滤膜层。
与现有技术相比，本发明的有益效果是：
本发明结构设计合理，气体分布板将循环气体分送到壳体内的不同区域，通过干燥组件将热量传递给污泥，使之干化为粒，而循环气体带着污泥细粒和蒸发的水分离开机体
