申请日2016.03.10
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种造纸废水处理系统，其能够回收白水中的纤维、污泥。一种造纸废水处理系统，包括用于收集白水的汇集池，汇集池通过第一提升泵、管路与斜筛相连接，斜筛通过管路与纸浆池相连接，斜筛还通过管路与混凝反应池相连接，在混凝反应池中还设有搅拌器，混凝反应池通过管路与初沉池相连接，初沉池的排泥口通过管路与污泥池相连接，初沉池通过管路与调节池相连，调节池通过提升泵、管路与厌氧池相连接，厌氧池通过管路与好氧生化池相连接，好氧生化池通过管路与二沉池相连接，二沉池通过管路与回水池相连接。
权利要求书
1.一种造纸废水处理系统，其特征在于：包括用于收集白水的汇集池，汇集池通过第一提升泵、管路与斜筛相连接，斜筛通过管路与纸浆池相连接，斜筛还通过管路与混凝反应池相连接，在混凝反应池中还设有搅拌器，混凝反应池通过管路与初沉池相连接，初沉池的排泥口通过管路与污泥池相连接，初沉池通过管路与调节池相连，调节池通过提升泵、管路与厌氧池相连接，厌氧池通过管路与好氧生化池相连接，好氧生化池通过管路与二沉池相连接，二沉池通过管路与回水池相连接。
2.根据权利要求1所述的造纸废水处理系统，其特征在于：好氧生化池包括表曝好氧生化池和微曝好氧生化池，所述厌氧池通过管路与表曝好氧生化池相连接，表曝好氧生化池通过管路与微曝好氧生化池相连接，微曝好氧生化池通过管路与二沉池相连接。
说明书
一种造纸废水处理系统
技术领域
本实用新型属于废水处理的技术领域，具体地说是涉及一种造纸废水处理系统。
背景技术
造纸工业的用水量很大，在生产的同时也会产生大量的有污染的废水，若将废水排泄出去不加治理的话会导致环境的污染，在废纸造纸循环水的处理上，传统的方式处理方式并不能有效解决溶解性有机物的积累问题。对此，公开号为CN201971706U、公开日为2011年09月14日的中国实用新型专利公开了一种造纸废水处理系统，该系统由顺次连接的收浆池、沉淀池、一沉池、调节池、集水池、二沉池、砂滤池和回用水池组成，在集水池和二沉池之间还依次连接有厌氧池和好氧池。然而，在抄造工艺中所形成的白水含有纤维，如何回收白水中的纤维、污以用于再生产是亟待本领域技术人员解决的技术问题。
发明内容
本实用新型的目的是提供一种造纸废水处理系统，其能够回收白水中的纤维、污泥。
为解决上述技术问题，本实用新型的目的是这样实现的：

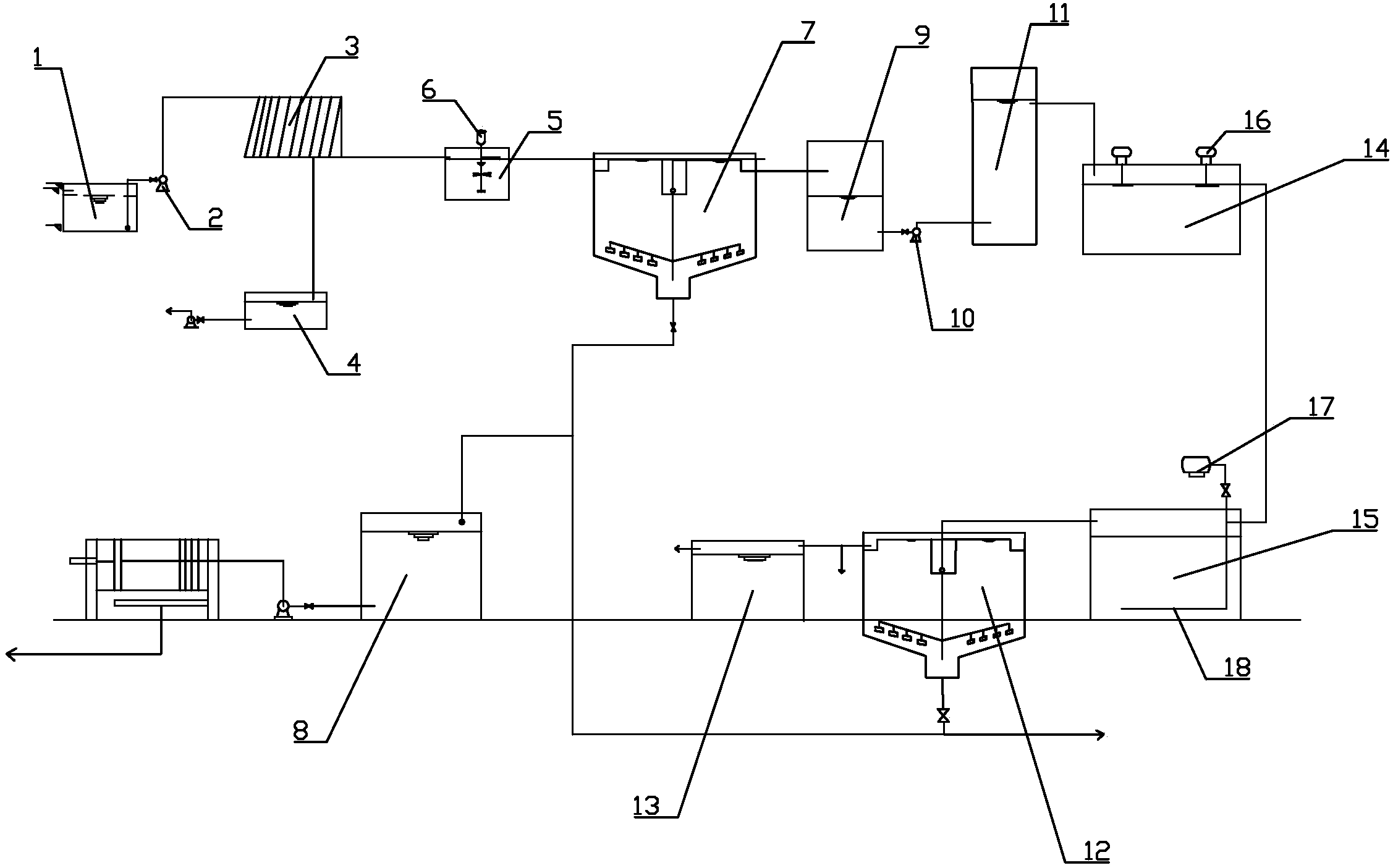

一种造纸废水处理系统，包括用于收集白水的汇集池，汇集池通过第一提升泵、管路与斜筛相连接，斜筛通过管路与纸浆池相连接，斜筛还通过管路与混凝反应池相连接，在混凝反应池中还设有搅拌器，混凝反应池通过管路与初沉池相连接，初沉池的排泥口通过管路与污泥池相连接，初沉池通过管路与调节池相连，调节池通过提升泵、管路与厌氧池相连接，厌氧池通过管路与好氧生化池相连接，好氧生化池通过管路与二沉池相连接，二沉池通过管路与回水池相连接。
在上述方案的基础上并作为上述方案的优选方案：好氧生化池包括表曝好氧生化池和微曝好氧生化池，所述厌氧池通过管路与表曝好氧生化池相连接，表曝好氧生化池通过管路与微曝好氧生化池相连接，微曝好氧生化池通过管路与二沉池相连接。
本实用新型相比现有技术突出且有益的技术效果是：
本实用新型的造纸废水处理系统，采用了第一提升泵、管路和斜筛的结构，借助斜筛的结构，能够回收白水中的纤维以用于造纸，这不仅降低了造纸的生产成本，而且还减少对环境的污染，达到清洁生产的目的。通过增设污泥池的结构，使得造纸废水中的一部分污泥能够回收再利用，减少对环境污染，达到清洁生产的目的。
