申请日2016.02.05
公开(公告)日2016.08.17
IPC分类号B01F7/16; B01F15/04; C02F1/52
摘要
一种用于污水处理的加药搅拌混合装置，包括壳体，所述壳体内设有转轴，转轴顶端与位于壳体上方的变频电机相连接，所述转轴的上部固定设有预混合盒，预混合盒的侧壁上均匀开设有若干通孔，所述预混合盒的上端开口，预混合盒的上方设有进液管，所述进液管上设有第一计量泵，所述预混合盒的上方还设有加药管，所述加药管上设有第二计量泵;所述转轴的上部和下部对称设有两个安装杆，所述安装杆上套设有第一复位弹簧，第一复位弹簧的一端与转轴固定连接。本实用新型的有益效果是设有第一计量泵和第二计量泵，使得对污水和药剂的量能有准确的把握;污水的搅拌范围可以根据需要进行调整，有效提高了污水的处理效果。

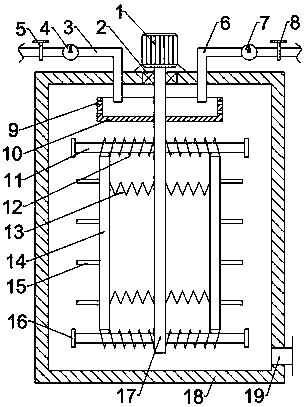

摘要附图
权利要求书
1.一种用于污水处理的加药搅拌混合装置，包括壳体，其特征在于，所述壳体内设有转轴，转轴顶端与位于壳体上方的变频电机相连接，所述转轴的上部固定设有预混合盒，预混合盒的侧壁上均匀开设有若干通孔，所述预混合盒的上端开口，预混合盒的上方设有进液管，所述进液管上设有第一计量泵，所述预混合盒的上方还设有加药管，所述加药管上设有第二计量泵;所述转轴的上部和下部对称设有两个安装杆，所述安装杆上套设有第一复位弹簧，第一复位弹簧的一端与转轴固定连接，所述第一复位弹簧的另一端连接有支撑杆，所述支撑杆上均匀设有若干搅拌杆，所述支撑杆与转轴之间还固定连接有若干第二复位弹簧。
2.根据权利要求1所述的一种用于污水处理的加药搅拌混合装置，其特征在于，所述进液管上设有第一阀门，所述加药管上设有第二阀门。
3.根据权利要求1所述的一种用于污水处理的加药搅拌混合装置，其特征在于，所述安装杆远离转轴的一端设有止动块。
4.根据权利要求1所述的一种用于污水处理的加药搅拌混合装置，其特征在于，所述壳体的底部设有出液口。
5.根据权利要求1或4所述的一种用于污水处理的加药搅拌混合装置，其特征在于，所述转轴与壳体的接触处设有轴承。
说明书
一种用于污水处理的加药搅拌混合装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理的加药搅拌混合装置。
背景技术
近年来我国工业废水和生活污水污水排放量成逐年增长趋势，未经处理或处理不得当的废水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。
在污水处理的过程中，往往需要加入药剂使药剂与污水充分混合后产生絮凝状物质，但是由于药剂与污水难以充分混合，从而导致反应不充分，药剂的作用不能充分发挥出来，造成污水处理效果得不到预期指标，而且还造成了药剂的浪费，提高了污水处理成本;此外，污水与药剂的配比也常常把握不准确。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的加药搅拌混合装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的加药搅拌混合装置，包括壳体，所述壳体内设有转轴，转轴顶端与位于壳体上方的变频电机相连接，所述转轴的上部固定设有预混合盒，预混合盒的侧壁上均匀开设有若干通孔，所述预混合盒的上端开口，预混合盒的上方设有进液管，所述进液管上设有第一计量泵，所述预混合盒的上方还设有加药管，所述加药管上设有第二计量泵;所述转轴的上部和下部对称设有两个安装杆，所述安装杆上套设有第一复位弹簧，第一复位弹簧的一端与转轴固定连接，所述第一复位弹簧的另一端连接有支撑杆，所述支撑杆上均匀设有若干搅拌杆，所述支撑杆与转轴之间还固定连接有若干第二复位弹簧。
作为本实用新型进一步的方案：所述进液管上设有第一阀门，所述加药管上设有第二阀门。
作为本实用新型再进一步的方案：所述安装杆远离转轴的一端设有止动块。
作为本实用新型再进一步的方案：所述壳体的底部设有出液口。
作为本实用新型再进一步的方案：所述转轴与壳体的接触处设有轴承。
本实用新型的有益效果是设有第一计量泵和第二计量泵，使得对污水和药剂的量能有准确的把握;污水的搅拌范围可以根据需要进行调整，有效提高了污水的处理效果。
