申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F9/14; C02F3/32
摘要
本实用新型公开了一种新型湿地废水处理装置，它包括主体(1)、设置在主体(1)底部的防渗层(2)以及水泵(3)，过滤网A(4)设置于过滤网B(5)的下方，所述的主体(1)内且从过滤网B(5)到过滤网A(4)之间还顺次设置有细碎石层(6)、主体(1)的顶部设置有主管道(9)，主管道(9)的两侧且沿主管道(9)的长度方向设置有多根支管道(10)，每根支管道(10)均垂直于主管道(9)设置，每根支管道(10)的下表面均设置有湿地废水排出口(11)，主体(1)的下端部设置有出液管(12)，出液管(12)与水泵(3)的吸水口连接。本实用新型的有益效果是：结构紧凑、废水净化率高、操作简单、出水量大。
权利要求书

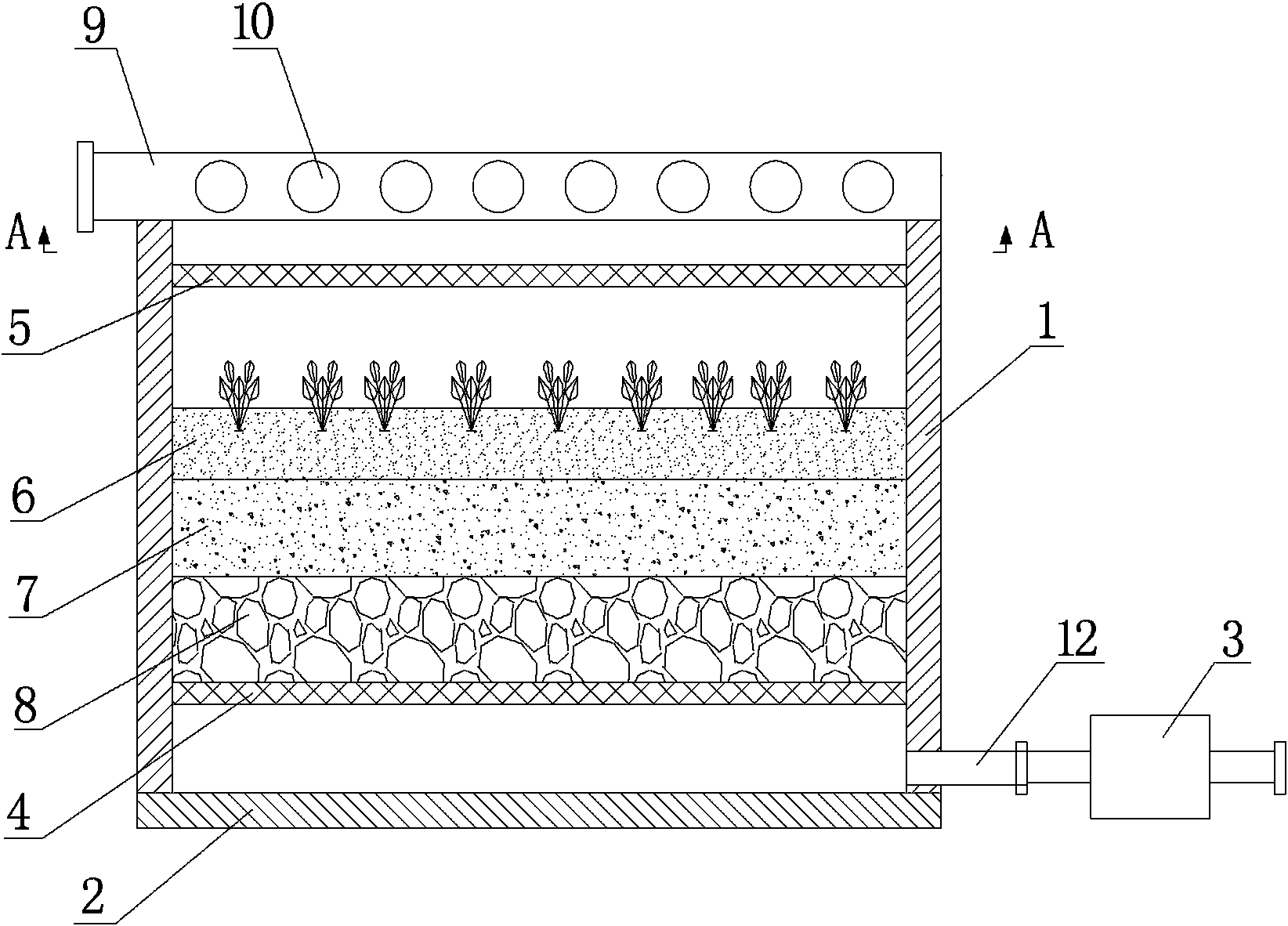

1.一种新型湿地废水处理装置，其特征在于：它包括主体(1)、设置在主体(1)底部的防渗层(2)以及水泵(3)，所述的主体(1)内固定有过滤网A(4)和过滤网B(5)，过滤网A(4)设置于过滤网B(5)的下方，所述的主体(1)内且从过滤网B(5)到过滤网A(4)之间还顺次设置有细碎石层(6)、中碎石层(7)和粗碎石层(8)，细碎石层(6)上种植有植被，所述的主体(1)的顶部设置有主管道(9)，主管道(9)的两侧且沿主管道(9)的长度方向设置有多根支管道(10)，每根支管道(10)均垂直于主管道(9)设置，每根支管道(10)的下表面均设置有湿地废水排出口(11)，所述的主体(1)的下端部设置有出液管(12)，出液管(12)位于过滤网A(4)的下方，出液管(12)与水泵(3)的吸水口连接。
2.根据权利要求1所述的一种新型湿地废水处理装置，其特征在于：所述的主体(1)呈矩形状。
3.根据权利要求1所述的一种新型湿地废水处理装置，其特征在于：所述的粗碎石层(8)设置在过滤网A(4)上。
4.根据权利要求1所述的一种新型湿地废水处理装置，其特征在于：所述的每相邻两根支管道(10)之间的间距相等。
说明书
一种新型湿地废水处理装置
技术领域
本实用新型涉及湿地废水处理的技术领域，特别是一种新型湿地废水处理装置。
背景技术
人工湿地废水处理是由人工建造和控制运行的与沼泽地类似的地面，将湿地废水有控制的投配到经人工建造的湿地上，其中湿地废水主要指来自水塘中的废水、景观水体等，湿地废水在沿一定方向流动的过程中，主要利用人工介质、植物等的多重协同作用，对湿地废水中的BOD和污泥进行处理的一种技术。根据水流的特点又可以将人工湿地分为表面流人工湿地、水平替流人工湿地、垂直流人工湿地等，其中垂直流人工湿地的应用最为广泛。
目前，所采用的垂直流人工湿地废水处理系统多采用单级的处理方式，处理区的基质是固定的，不好调整，在水质区别较大的情况下废水处理的效果差别较大，同时现有的垂直流人工湿地废水处理系统需要提供动力，需要安装对应的动力装置。此外，现有的垂直流人工湿地废水处理系统还存在废水净化效率低、洁净水很难从该系统中抽出的缺陷，因此现有的垂直流人工湿地废水系统不推广采用。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、废水净化率高、出水量大的新型湿地废水处理装置。
本实用新型的目的通过以下技术方案来实现：一种新型湿地废水处理装置，它包括主体、设置在主体底部的防渗层以及水泵，所述的主体内固定有过滤网A和过滤网B，过滤网A设置于过滤网B的下方，所述的主体内且从过滤网B到过滤网A之间还顺次设置有细碎石层、中碎石层和粗碎石层，细碎石层上种植有植被，所述的主体的顶部设置有主管道，主管道的两侧且沿主管道的长度方向设置有多根支管道，每根支管道均垂直于主管道设置，每根支管道的下表面均设置有湿地废水排出口，所述的主体的下端部设置有出液管，出液管位于过滤网A的下方，出液管与水泵的吸水口连接。
所述的主体呈矩形状。
所述的粗碎石层设置在过滤网A上。
所述的每相邻两根支管道之间的间距相等。
本实用新型具有以下优点：本实用新型结构紧凑、废水净化率高、出水量大。
