申请日2016.03.03
公开(公告)日2016.08.17
IPC分类号C02F1/44; B01D61/10; B01D61/12
摘要
本实用新型公开了一种带蓝牙的反渗透净水机废水回收装置，所述矿泉水桶的内腔插接有RO机废水管，所述矿泉水桶的内腔还设置有水位传感器，所述水位传感器通过导线连接设置在废水回收装置控制器上的水位传感器接口，所述废水回收装置控制器包括第二微处理器，所述第二微处理器的下方设置有复位键，所述复位键的左侧分别设置有电池和水位传感器接口，所述水位传感器接口的上方设置有第二蓝牙模块，所述净水机控制器包括第一微处理器，所述第一微处理器电性连接有第一蓝牙模块，且第一蓝牙模块与第二蓝牙模块无线蓝牙信号连接。该装置结构简单，实用性更强。
权利要求书

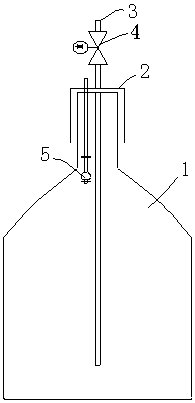

1.一种带蓝牙的反渗透净水机废水回收装置，包括矿泉水桶(1)，其特征在于：所述矿泉水桶(1)的顶端盖有矿泉水桶盖(2)，所述矿泉水桶(1)的内腔插接有RO机废水管(3)，且RO机废水管(3)上还设置有进水电磁阀(4)，所述矿泉水桶(1)的内腔还设置有水位传感器(5)，所述水位传感器(5)通过导线连接设置在废水回收装置控制器(7)上的水位传感器接口(73)，所述废水回收装置控制器(7)包括第二微处理器(71)，所述第二微处理器(71)的下方设置有复位键(77)，所述复位键(77)的左侧分别设置有电池接口(72)和水位传感器接口(73)，所述水位传感器接口(73)的上方设置有第二蓝牙模块(74)，所述第二蓝牙模块(74)的上方设置有进水电磁阀继电器(75)，且进水电磁阀继电器(75)的右侧设置有指示灯(76)，所述第二微处理器(71)分别与电池接口(72)、水位传感器接口(73)、第二蓝牙模块(74)、进水电磁阀继电器(75)、指示灯(76)和复位键(77)电性连接，电池(78)与电池接口(72)之间采用导线连接，所述净水机控制器(6)包括第一微处理器(61)，所述第一微处理器(61)电性连接有第一蓝牙模块(62)，且第一蓝牙模块(62)与第二蓝牙模块(74)无线蓝牙信号连接。
2.根据权利要求1所述的一种带蓝牙的反渗透净水机废水回收装置，其特征在于：净水机控制器(6)上的第一蓝牙模块(62)与废水回收装置控制器(7)上的第二蓝牙模块(74)无线蓝牙信号连接。
3.根据权利要求1所述的一种带蓝牙的反渗透净水机废水回收装置，其特征在于：所述电池(78)的电压为12伏直流电压。
4.根据权利要求1所述的一种带蓝牙的反渗透净水机废水回收装置，其特征在于：所述的废水回收装置控制器(7)、进水电磁阀(4)、电池(78)装在同一箱体内。
说明书
一种带蓝牙的反渗透净水机废水回收装置
技术领域
本实用新型涉及反渗透净水机废水处理技术领域，具体为一种带蓝牙的反渗透净水机废水回收装置。
背景技术
我国目前可利用的淡水资源总量约为11000亿立方米，人均可利用水资源为900立方米，是全球13个水资源最缺乏的国家之一。日趋严重的水污染，更加水资源短缺的矛盾。节约用水实在必行。
目前，我们家用反渗透净水机废水直接排入下水道，造成了极大的用水浪费。
实用新型内容
本实用新型的目的在于提供一种带蓝牙的反渗透净水机废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带蓝牙的反渗透净水机废水回收装置，包括矿泉水桶，所述矿泉水桶的顶端盖有矿泉水桶盖，所述矿泉水桶的内腔插接有RO机废水管，且RO机废水管上还设置有进水电磁阀，所述矿泉水桶的内腔还设置有水位传感器，所述水位传感器通过导线连接设置在废水回收装置控制器上的水位传感器接口，所述废水回收装置控制器包括第二微处理器，所述第二微处理器的下方设置有复位键，所述复位键的左侧分别设置有电池接口和水位传感器接口，所述水位传感器接口的上方设置有第二蓝牙模块，所述第二蓝牙模块的上方设置有进水电磁阀继电器，且进水电磁阀继电器的右侧设置有指示灯，所述第二微处理器分别与电池、水位传感器、第二蓝牙模块、进水电磁阀继电器、指示灯和复位键电性连接，电池与废水回收装置控制器上电源接口之间采用导线连接。所述净水机控制器包括第一微处理器，所述第一微处理器电性连接有第一蓝牙模块，且第一蓝牙模块与第二蓝牙模块无线蓝牙信号连接。
优选的，净水机控制器上的第一蓝牙模块与废水回收装置控制器上的第二蓝牙模块无线蓝牙信号连接。
优选的，所述电池的电压为12伏直流电压。
优选的，所述的废水回收装置控制器、进水电磁阀、电池装在同一箱体内。
与现有技术相比，本实用新型的有益效果是：将废水接回自来水管网中或将废水与自来水混合后再次进行利进入反渗透净水机的方式，会对过滤系统尤其是RO膜造成不可逆转的伤害，大大缩短了过滤系统的使用寿命;该反渗透净水机废水回收装置是在不改变RO机进水水质的情况下，在反渗透净水机的废水端增加一个装置，实实在在对废水实现回收利用;该废水回收装置将蓝牙技术应用到反渗透净水机废水回收领域，避免了净水机和废水回收装置控制器之间需要导线连接;该废水回收装置使用+12VDC电池直接供电，使废水回收装置的结构紧凑。
