申请日2016.03.11
公开(公告)日2016.08.24
IPC分类号C02F9/14; C02F103/10
摘要
本实用新型公开了一种可移动组合的矿山废水处理装置，一物化池，一湿地池，物化池与湿地池之间用一管道连接，在物化池的前段设置一入水口，在物化池内部至少设置一组过滤格栅，在物化池外部设置外框架;在湿地池中从下到上依次设置第一填料层、第二填料层、第三填料层、第四填料层和湿地植物。采用上述方案，采用物化处理和人工湿地组合技术，能提高矿山废水的处理效果，简化处理工艺;减少运行和管理成本;模块化生产与组合式运行，可再生可拆卸，换填料方便;以废纸废，节约资源;降低水中重金属污染物浓度;多级处理pH值较易控制。
权利要求书

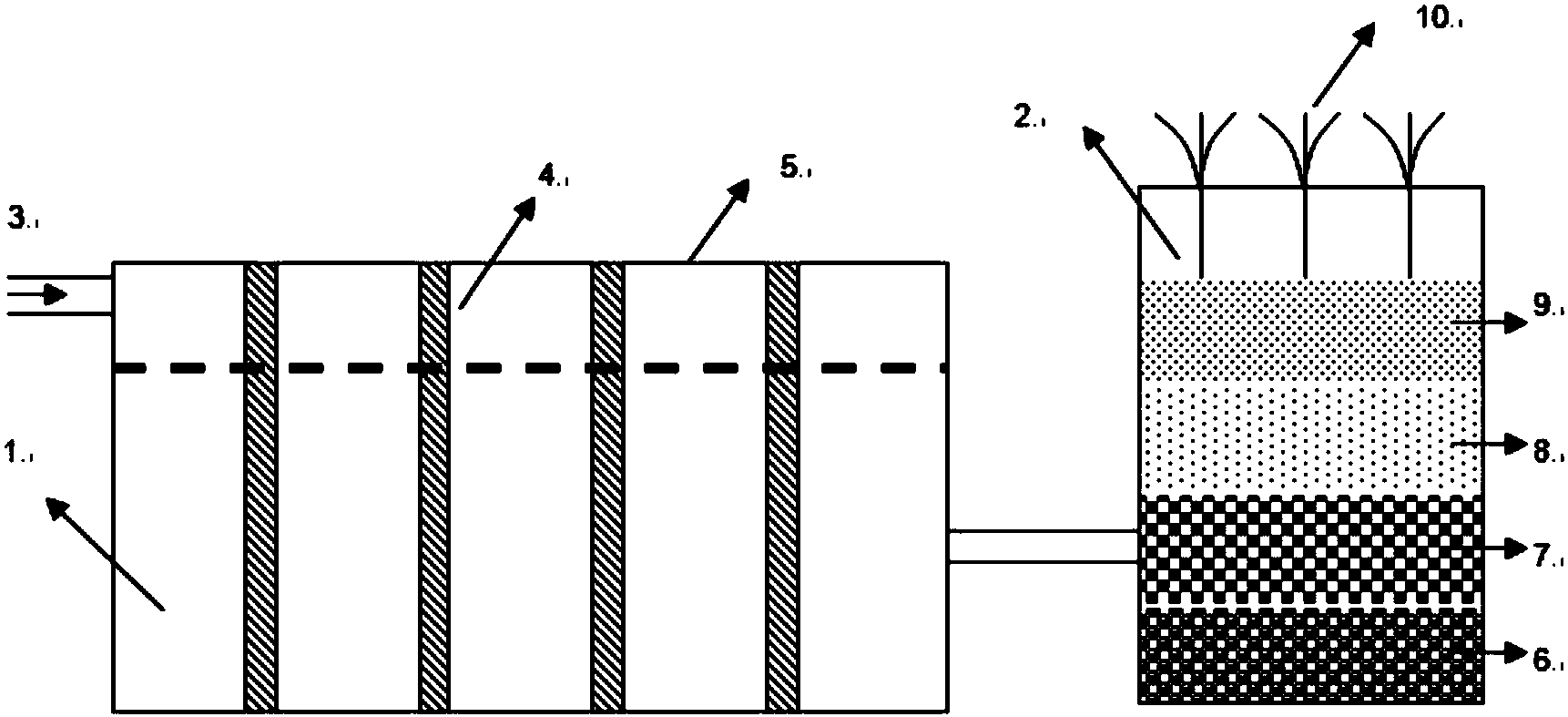

1.一种可移动组合的矿山废水处理装置，其特征在于，包括物化池、湿地池;所述物化池与所述湿地池之间设一管道连接;所述物化池的前端设置一入水口，所述物化池处设置一多级模块化的过滤格栅;所述物化池外部设置有外框架;所述湿地池右侧上端设有一出水口;所述湿地池中从下到上依次设置第一填料层、第二填料层、第三填料层、第四填料层和湿地植物。
2.根据权利要求1一种可移动组合的矿山废水处理装置，其特征在于，所述过滤格栅均匀设置在所述物化池内部;所述过滤格栅设置有第一过滤格栅、第二过滤格栅、第三过滤格栅、第四过滤格栅;矿山废水由所述入水口进入，通过所述过滤格栅初步处理，再进入所述湿地池深度处理，最后经所述出水口流出。
3.根据权利要求1一种可移动组合的矿山废水处理装置，其特征在于，所述外框架由PVC包裹的钢板铸成;所述过滤格栅设有PVC包裹钢筋的主筋，内嵌PVC包裹的钢丝。
4.根据权利要求1一种可移动组合的矿山废水处理装置，其特征在于，所述第一填料层由蛭石或鹅卵石组成占湿地池10～20%，所述第二填料层有炉渣或海泡石或陶粒组成占湿地池15～20%，所述第三填料层有活性炭或改性硅藻土组成占湿地池15～20%、第四填料层有土壤和细煤渣组成占湿地池30～40%;所述湿地植物种植在所述第四填料层上部;所述湿地植物为重金属富集能力强的植物。
5.根据权利要求1一种可移动组合的矿山废水处理装置，其特征在于，所述物化池左侧设置有曝气装置、进风口;所述曝气装置的出风口与所述进风口连接。
6.根据权利要求5一种可移动组合的矿山废水处理装置，其特征在于，所述曝气装置设置有鼓风机和固定平台、防护罩;所述鼓风机固定设置在所述固定平台上;所述鼓风机的外部固定设置所述防护罩。
说明书
一种可移动组合的矿山废水处理装置
【技术领域】
本实用新型涉及到废水处理领域，尤其涉及到一种可移动组合的矿山废水处理装置。
【背景技术】
目前矿山废水处理，主要有中和法、硫化物沉淀法、曝气氧化过滤法等，以上处理存在以下缺点:(1)矿山废水处理运行成本和管理成本高的问题;(2)废渣量大、清渣不方便、填料换装不方便的问题;(3)矿山废水pH控制和水力控制不稳定的问题;(4)矿山废水重金属浓度偏高的问题;(5)矿区景观性差的问题。因此现有技术存在缺陷，需要改进。
【实用新型内容】
本实用新型所要解决的技术问题是提供一种可移动组合的矿山废水处理装置。
为实现上述目的，本实用新型所采用了下述的技术方案：一种可移动组合的矿山废水处理装置，包括物化池、湿地池;所述物化池与所述湿地池之间设一管道连接;所述物化池的前端设置一入水口，所述物化池处设置一多级模块化的过滤格栅;所述物化池外部设置有外框架;所述湿地池右侧上端设有一出水口;所述湿地池中从下到上依次设置第一填料层、第二填料层、第三填料层、第四填料层和湿地植物。
优选的，所述过滤格栅均匀设置在所述物化池内部;所述过滤格栅设置有第一过滤格栅、第二过滤格栅、第三过滤格栅、第四过滤格栅;矿山废水由所述入水口进入，通过所述过滤格栅初步处理，再进入所述湿地池深度处理，最后经所述出水口流出。
优选的，所述外框架由PVC包裹的钢板铸成;所述过滤格栅设有PVC包裹钢筋的主筋，内嵌PVC包裹的钢丝。
优选的，所述第一填料层由蛭石或鹅卵石组成占湿地池10～20%，所述第二填料层有炉渣或海泡石或陶粒组成占湿地池15～20%，所述第三填料层有活性炭或改性硅藻土组成占湿地池15～20%、第四填料层有土壤和细煤渣组成占湿地池30～40%;所述湿地植物种植在所述第四填料层上部;所述湿地植物为重金属富集能力强的植物;等植物生长到开花期，收割湿地植物地上部分，留茬发芽进行连续提取，将收割后的植物地上部分进行焚烧灰化处理。
优选的，所述物化池左侧设置有曝气装置、进风口;所述曝气装置的出风口与所述进风口连接。
优选的，所述曝气装置设置有鼓风机和固定平台、防护罩;所述鼓风机固定设置在所述固定平台上;所述鼓风机的外部固定设置所述防护罩。
相对于现有技术的有益效果是，采用物化处理和人工湿地组合技术，能提高矿山废水的 处理效果，简化处理工艺;减少运行和管理成本;模块化生产与组合式运行，可再生可拆卸，换填料方便;以废纸废，节约资源;降低水中重金属污染物浓度;多级处理pH值较易控制。
