申请日2016.03.11
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开一种厌氧、好氧多级湿地污水处理装置，属于水质净化技术领域，由格栅井、厌氧接触池、好氧湿地池、厌氧湿地池和出水井组成。污水处理装置各组成产品为串行连接，从前向后依次是格栅井、厌氧接触池、好氧湿地池、厌氧湿地池和出水井。格栅井可以截除污水中夹带粗大杂物，厌氧接触池降低污水有机物浓度并将污水中大分子有机物分解为小分子有机物，好氧湿地池与厌氧湿地池的植被吸收水质营养，降解污水中有机物。好氧湿地处理，可强化硝化及反硝化作用，利用水生植物分解、吸收污水中的有机物，构建良好的生态环境;一次投入长期使用，易于维护，且污水处理效果良好，适用范围广泛。
权利要求书
1.一种厌氧、好氧多级湿地污水处理装置，由格栅井(1)、厌氧接触池(2)、好氧湿地池(3)、厌氧湿地池(4)和出水井(5)组成，其特征在于，所述污水处理装置各组成产品为串行连接，从前向后依次是格栅井(1)、厌氧接触池(2)、好氧湿地池(3)、厌氧湿地池(4)和出水井(5)。
2.根据权利要求1所述的一种厌氧、好氧多级湿地污水处理装置，其特征在于，所述格栅井(1)中设一套过滤格栅，对污水中悬浮物进行处理去除。
3.根据权利要求1所述的一种厌氧、好氧多级湿地污水处理装置，其特征在于，所述厌氧接触池(2)通过厌氧过程去除部分有机物，降低污水有机物浓度并将污水中大分子有机物分解为小分子有机物，通过厌氧接触池后进行深度预处理。
4.根据权利要求1所述的一种厌氧、好氧多级湿地污水处理装置，其特征在于，所述好氧湿地池(3)采用填充石(34)填埋而成，表层种植多种水生植物(36)，通过垂直通风管(33)和隧道通风管(32)利用自然风能曝气增加微生物活性。
5.根据权利要求1所述的一种厌氧、好氧多级湿地污水处理装置，其特征在于，所述厌氧湿地池(4)中的部分微生物进行无氧呼吸，生物降解并被水生植物(44)吸收。
说明书
一种厌氧、好氧多级湿地污水处理装置
技术领域
本实用新型属于水质净化技术领域，涉及污水处理装置，尤其是一种厌氧、好氧多级湿地污水处理装置。
背景技术
随着农村经济的发展，农村地区生活水平不断提高，城镇化进程也不断推进，因此对居住环境的要求也越来越高，同时，农村生活污水的排放量也不断增加。目前，我国城市的污水处理率已经达到了一定的水平，但农村地区的生活污水处理还几乎是空白。长期以来，由于治理资金短缺和对农村水环境保护意识的淡薄，农村地区的生活污水未经处理就直接排放，未经处理或处理不当的生活污水已成为河流湖泊水质恶化的主要原因之一。因此，有必要在广大农村施行针对村内实际的产污角度而设计建设污水治理工程。
申请号201410187150.8的发明专利，公开一种多级污水处理系统，包括依次设置的用于去除污水中砂粒的沉砂装置、用于排送污水和将污水气味消除的集水除臭装置、用于降解和稳定污水中的有机物的污水降解装置、用于将水中氮化合物、磷化合物、难降解有机物去除的湿地过滤装置、用于将水中悬浮物阻拦的石英砂过滤装置、吸收异味和吸附有害物质的活性炭过滤装置和用于提高水质的生态循环装置。多级污水处理系统，其能将污水中的固体杂质、胶体物质、氮化合物、磷化合物、重金属、难降解有机物、细菌和病毒等去除，得到较为理想的水质。上述专利产品在污水处理过程中过多的依赖化学方法处理进行污水处理，这种污水处理方法成本较高，并且化学试剂使用过程中容易对环境造成其他危害。
实用新型内容
本实用新型要解决的技术问题是提供一种厌氧、好氧多级湿地污水处理装置，通过物理性过滤和生物降解相结合的方式，实现农村污水达标排放，且污水处理装置经济适用，运行成本低。
本实用新型的技术方案如下：

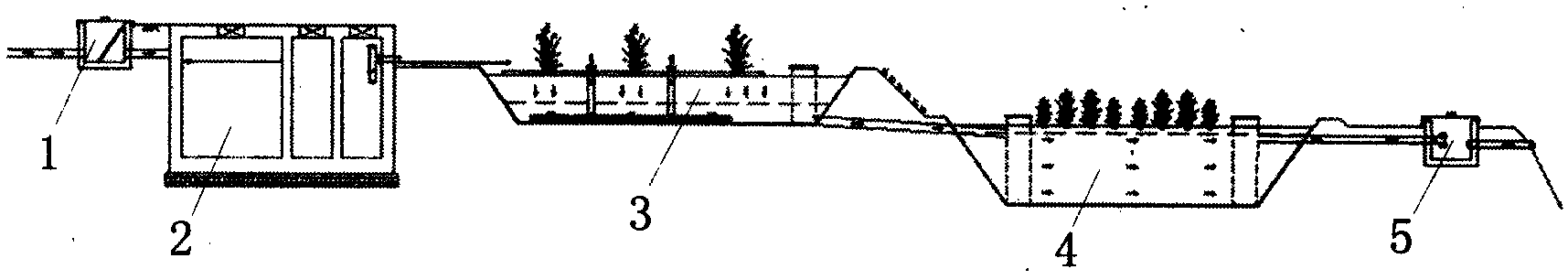

一种厌氧、好氧多级湿地污水处理装置，由格栅井、厌氧接触池、好氧湿地池、厌氧湿地池和出水井组成。污水处理装置各组成产品为串行连接，从前向后依次是格栅井、厌氧接触池、好氧湿地池、厌氧湿地池和出水井。
各个排污点通过单独管路排放污水，经集中收集后首先进入湿地污水处理装置内的格栅井。格栅井中设一套过滤格栅，对污水中悬浮物进行处理去除。经过格栅处理后水中SS、悬浮型COD等大大降低，过滤栅渣通过外运填埋处理。格栅井可以截除污水中夹带粗大杂物，保证后续处理单元的正常运行，同时观察进水状况。
经过过滤格栅的悬浮物去除，此时水中的大颗粒悬浮的有机、无机等物质已基本去除干净，此时进入厌氧接触池，在此调节水质、水量的同时发挥其厌氧功能，降解生活污水中的有机物，提高其植被的吸收率。通过厌氧过程去除部分有机物，降低污水有机物浓度并将污水中大分子有机物分解为小分子有机物，通过厌氧接触池后进行深度预处理。
好氧湿地池采用鹅卵石、碎石以及过滤砂等填充石填埋而成，表层种植多种水生植物，好氧湿地池中通过垂直通风管和隧道通风管利用自然风能曝气增加微生物活性，加入了透气性能较好的填料以及选择合适的植被种植率以增加氧含量，在处理有机污染物的同时，进一步提升脱氮除磷效果。从厌氧接触池流出的污水流经过好氧湿地池，经湿地中的植物的生物降解功能，部分污染物得到消化、分解和吸收。流经好氧湿地的水质得到提升，部分降解后的污水集中在好氧湿地池中的多孔管中，然后经管路流入厌氧湿地池。
厌氧湿地池中填充物与好氧湿地池相同，且表面种植水生植物种类也相同，但厌氧湿地池中无通风管路。污水中的部分微生物在厌氧湿地池中进行无氧呼吸，进行生物降解并被水生植物吸收。对于厌氧水解池所产生的有机质底泥，定期清理后，再放入堆肥场进行堆肥，堆肥熟化后再作为有机肥进行利用。
好氧湿地池与厌氧湿地池的植被吸收水质营养，降解污水中有机物，大部分的有机污染物被植被吸收处理，部分的N、P营养物被湿地植物直接吸收。整个湿地系统处于一系列的厌氧、好氧状态，对N元素形成硝化、反硝化环境，可大大降低氨氮浓度。
污水流经格栅井、厌氧接触池、好氧湿地池、厌氧湿地池，并在其中进行物理过滤、沉淀和生物降解，最后达到水质排放标准，经出水井排出。
本发明的效果和益处是该厌氧、好氧多级湿地污水处理装置：
(1)引入自然空气进行好氧湿地处理，可强化硝化及反硝化作用，增加COD的去除率及脱N率;
(2)利用水生植物分解、吸收污水中的有机物，同时植被丰富，构建良好的生态环境;
(3)一次投入长期使用，易于维护，且污水处理效果良好，适用范围广泛。
