申请日2016.03.04
公开(公告)日2016.07.27
IPC分类号C02F1/66; C02F103/10
摘要
本实用新型涉及一种选矿废水加药自动控制装置，属于选矿生产设备技术领域;所述的选矿废水加药自动控制装置包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统和药剂添加管道，所述的调节池本体底部设有调节池放液口，调节池本体顶部设置有pH计、搅拌机和药剂添加管道，药剂添加管道上连接有加药泵;本实用新型公开了一种选矿废水加药自动控制装置，通过对药剂添加管道的设计，能够保证加药的过程中药剂均匀地与调节池本体内液体接触，通过搅拌机快速的搅拌均匀，确保pH计实时采集信号接近调节池本体内实际pH值。
权利要求书

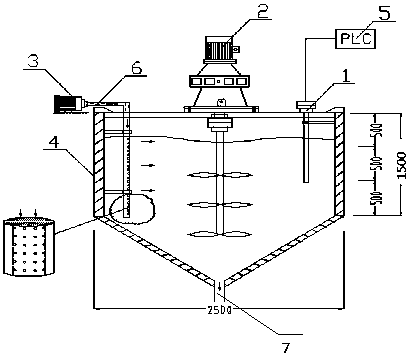

1.一种选矿废水加药自动控制装置，其特征在于：所述的选矿废水加药自动控制装置包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统和药剂添加管道，所述的调节池本体底部设有调节池放液口，调节池本体顶部设置有pH计、搅拌机和药剂添加管道，药剂添加管道上连接有加药泵。
2.根据权利要求1所述的一种选矿废水加药自动控制装置,其特征在于：所述的药剂添加管道从上部延伸于液面下，药剂添加管道的底端为封堵结构,管壁与管轴线成90度角弧面,管内设计成间隔5cm，孔径为5mm的圆孔。
3.根据权利要求1所述的一种选矿废水加药自动控制装置，其特征在于：所述的搅拌机、加药泵和pH计通过PLC控制系统建立逻辑关系，形成闭环控制系统。
4.根据权利要求1所述的一种选矿废水加药自动控制装置，其特征在于：所述的调节池本体底部为锥形结构，锥角为90～120°。
5.根据权利要求1所述的一种选矿废水加药自动控制装置，其特征在于：所述的调节池本体的直径为2500mm。
6.根据权利要求1所述的一种选矿废水加药自动控制装置，其特征在于：所述的调节池本体的池壁高度为1500mm。
说明书
一种选矿废水加药自动控制装置
技术领域
本实用新型属于选矿生产设备技术领域，具体地说，涉及一种选矿废水加药自动控制装置。
背景技术
在矿产资源采选过程中会产生大量的选矿废水，存在pH值高、悬浮物浓度高、无机金属离子含量大等问题，达不到选矿废水回用的标准。为了节约水资源，实现废水零排放并回收废水中有价金属，必须增设水处理工艺。但由于局部加药无法在短时间内搅拌均匀，PH值测量数据经常出现较大偏差，导致药剂添加过量或不足，严重影响了废水水处理的指标，满足不了生产需要，影响了生产效率，导致了生产成本的大大增加。如何解决采集准确PH值数据，成了选矿废水处理环节亟待解决的难题。
因此，有必要设计一种选矿废水加药自动控制装置，能够准确采集调节池本体内的pH值，能够使得处理的废水达到水处理的指标。
发明内容
为了克服背景技术中存在的问题，本实用新型公开了一种选矿废水加药自动控制装置，通过对药剂添加管道的设计，能够保证加药的过程中药剂均匀地与调节池本体内液体接触，通过搅拌机快速的搅拌均匀，确保pH计实时采集信号接近调节池本体内实际pH值。
为了实现上述目的，本实用新型是通过如下技术方案实现的：
所述的选矿废水加药自动控制装置包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统和药剂添加管道，所述的调节池本体底部设有调节池放液口，调节池本体顶部设置有pH计、搅拌机和药剂添加管道，药剂添加管道上连接有加药泵。
进一步，所述的药剂添加管道从上部延伸于液面下，药剂添加管道的底端为封堵结构,管壁与管轴线成90度角弧面,管内设计成间隔5cm，孔径为5mm的圆孔。
进一步，所述的搅拌机、加药泵和pH计通过PLC控制系统建立逻辑关系，形成闭环控制系统。
进一步，所述的调节池本体底部为锥形结构，锥角为90～120°。
进一步，所述的调节池本体的直径为2500mm。
进一步，所述的调节池本体的池壁高度为1500mm。
本实用新型的有益效果：
本实用新型通过对药剂添加管道的设计，能够保证加药的过程中药剂均匀地与调节池本体内液体接触，通过搅拌机快速的搅拌均匀，确保pH计实时采集信号接近调节池本体内实际pH值，能够实时、准确采集调节池内pH数据，并进行在线分析、测算、控制，实现了选矿废水加药环节的在线均衡控制，提高了生产效率，节省了生产运行成本，保证了选矿废水的全部回用。
