申请日2016.02.22
公开(公告)日2016.07.27
IPC分类号E04G23/02
摘要
本实用新型公开了一种楼层漏水处理一体机，包括机架、缝隙割口机构、填充剂释放机构、防水卷材铺设机构以及加热机构，所述缝隙割口机构包括砂轮(11)、电机(12)、旋转支架(13)以及第一气缸(15);所述填充剂释放机构包括填充剂放置箱(51)和填充剂释放杆(52);所述防水卷材铺设机构包括卷材安装滚(81)、卷材传送辊(82)、第二气缸(83)、卷材固定杆(84)，所述加热机构包括燃气罐(71)以及燃烧头(72)。本实用新型能够标准化的处理渗水漏水，避免了工人经验的误差，使得防水效果好。

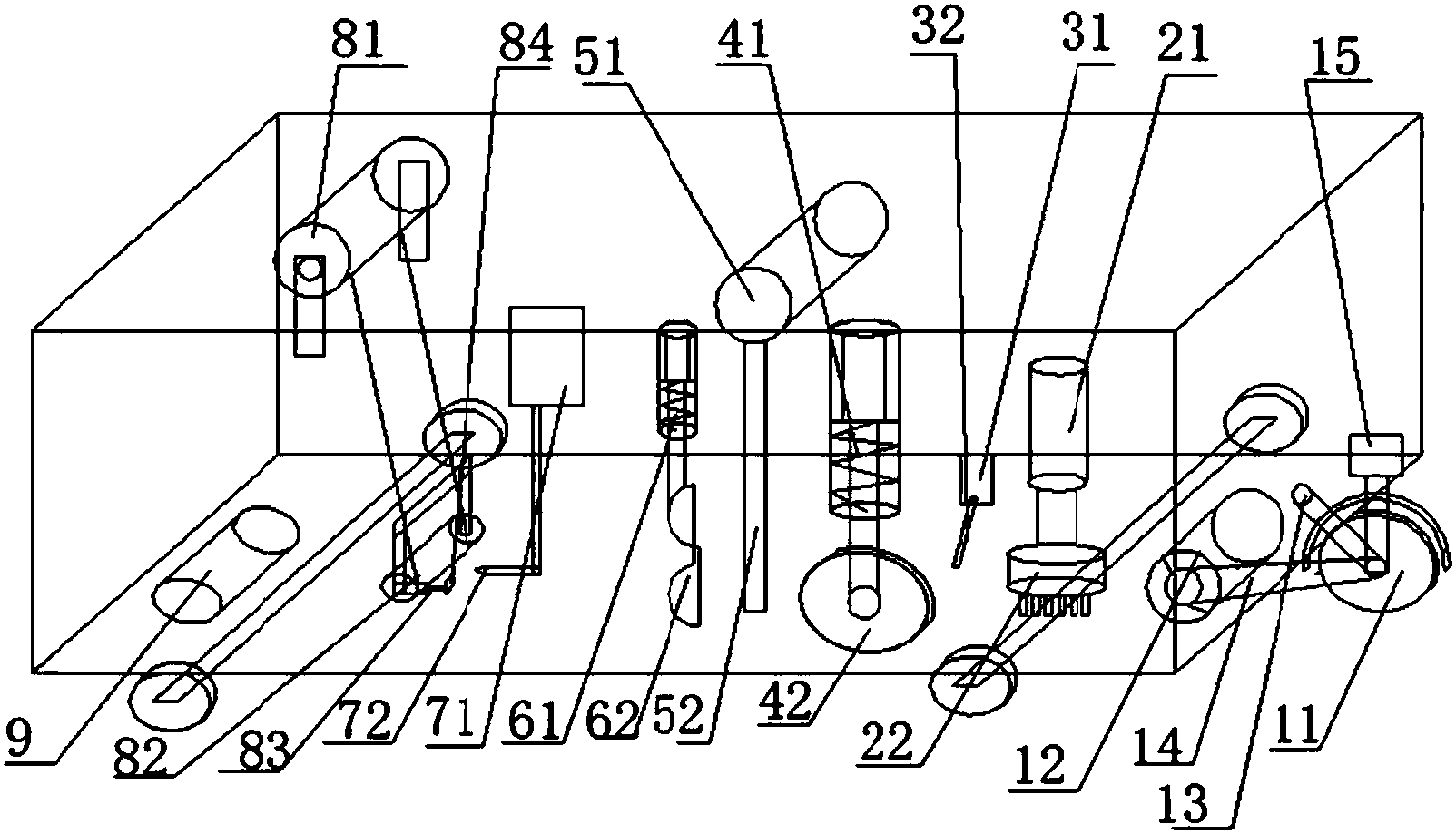

摘要附图
权利要求书
1.一种楼层漏水处理一体机，其特征在于：包括机架、缝隙割口机构、填充剂释放机构、防水卷材铺设机构以及加热机构，所述缝隙割口机构包括砂轮(11)、电机(12)、旋转支架(13)以及第一气缸(15)，所述电机(12)安装在机架上，且所述电机(12)与砂轮支架传动连接;而所述旋转支架(13)一端与机架转动连接，另一端与砂轮(11)转动连接，同时，所述第一气缸(15)固定在机架上，而所述第一气缸(15)的作动端与旋转支架(13)转动连接;所述填充剂释放机构包括填充剂放置箱(51)和填充剂释放杆(52)，所述填充剂放置箱(51)安装在机架上，而所述填充剂释放杆(52)与填充剂放置箱(51)通过释放阀门连通，且所述填充剂释放杆(52)的释放口指向缝隙割口机构所割开的口;所述防水卷材铺设机构包括卷材安装滚(81)、卷材传送辊(82)、第二气缸(83)、卷材固定杆(84)，所述卷材安装滚(81)、卷材传送辊(82)均安装在机架上，而所述第二气缸(83)安装在卷材传送辊(82)的固定架上，所述卷材固定杆(84)与第二气缸(83)的作动端固定连接，且所述卷材固定杆(84)与卷材传送辊(82)的滚轮轴平行设置，当第二气缸(83)回缩到极限位置时，所述卷材固定杆(84)将卷材固定在卷材传送辊(82)的滚轮上，当第二气缸(83)伸出到极限位置时，所述卷材固定杆(84)与卷材之间有间隙;所述加热机构包括燃气罐(71)以及燃烧头(72)，所述燃气罐(71)安装在机架上，而所述燃烧头(72)通过燃气管道与燃气罐(71)连通，且所述燃气管道设置有燃气阀门，同时所述燃烧头(72)的燃烧口指向卷材传送辊(82)传送的卷材上。
2.根据权利要求1所述的楼层漏水处理一体机，其特征在于：所述填充剂释放机构与缝隙割口机构之间设置有清扫机构，所述清扫机构包括第三气缸(21)、旋转盘(22)，所述第三气缸(21)安装在机架上，所述旋转盘(22)一端与第三气缸(21)的作动端固定连接，另一端设置有毛刷。
3.根据权利要求2所述的楼层漏水处理一体机，其特征在于：还包括第一空气压缩机，所述旋转盘(22)设置有毛刷的一端设置有气孔，所述第一空气压缩机与气孔之间通过第一空气管道连通。
4.根据权利要求2或3所述的楼层漏水处理一体机，其特征在于：所述填充剂释放机构与清扫机构之间设置有空间隔离机构，所述空间隔离机构包括第一弹性支架(41)，橡胶滚轮(42)，所述第一弹性支架(41)安装在机架上，而所述橡胶滚轮(42)通过第一轴承安装在第一弹性支架(41)上。
5.根据权利要求4所述的楼层漏水处理一体机，其特征在于：还包括第二空气压缩机(31)和喷气头(32)，第二空气压缩机(31)安装在机架上，所述第二空气压缩机(31)与喷气头(32)之间通过第二空气管道连通，且所述喷气头(32)设置于空间隔离机构与清扫机构之间。
6.根据权利要求5所述的楼层漏水处理一体机，其特征在于：所述喷气头(32)的喷口指向毛刷。
7.根据权利要求1所述的楼层漏水处理一体机，其特征在于：所述填充剂释放机构与加热机构之间设置有填充剂平整机构，所述填充剂平整机构包括第二弹性支架(61)、刮刀(62)，所述第二弹性支架(61)安装在机架上，而所述刮刀(62)与第二弹性支架(61)固定连接。
8.根据权利要求7所述的楼层漏水处理一体机，其特征在于：所述刮刀(62)的形状为弧形。
9.根据权利要求7所述的楼层漏水处理一体机，其特征在于：所述刮刀(62)的长度大于卷材的宽度。
10.根据权利要求1所述的楼层漏水处理一体机，其特征在于：还包括卷材压滚(9)，所述卷材压滚(9)通过第二轴承安装在机架上，且所述卷材压滚(9)位于防水卷材铺设机构背离加热机构的一侧。
说明书
一种楼层漏水处理一体机
技术领域
本实用新型涉及一种楼层漏水处理的一体化装置，属于楼层防水技术领域。
背景技术
目前，现有的楼层渗水漏水处理时，一般通过切割机将漏水的楼层缝隙切大，然后在切口内放入填充剂，最后将防水卷材铺设在上面，这样的施工工艺完全靠工人的经验来完成，因此其防水效果不好。
实用新型内容
本实用新型针对上述问题的不足，提出一种能够自动处理渗水漏水的楼层漏水处理一体机，该机能够标准化的处理渗水漏水，避免了工人经验的误差，使得防水效果好。
本实用新型为解决上述技术问题提出的技术方案是：
一种楼层漏水处理一体机，包括机架、缝隙割口机构、填充剂释放机构、防水卷材铺设机构以及加热机构，所述缝隙割口机构包括砂轮(11)、电机(12)、旋转支架(13)以及第一气缸(15)，所述电机(12)安装在机架上，且所述电机(12)与砂轮支架传动连接;而所述旋转支架(13)一端与机架转动连接，另一端与砂轮(11)转动连接，同时，所述第一气缸(15)固定在机架上，而所述第一气缸(15)的作动端与旋转支架(13)转动连接;所述填充剂释放机构包括填充剂放置箱(51)和填充剂释放杆(52)，所述填充剂放置箱(51)安装在机架上，而所述填充剂释放杆(52)与填充剂放置箱(51)通过释放阀门连通，且所述填充剂释放杆(52)的释放口指向缝隙割口机构所割开的口;所述防水卷材铺设机构包括卷材安装滚(81)、卷材传送辊(82)、第二气缸(83)、卷材固定杆(84)，所述卷材安装滚(81)、卷材传送辊(82)均安装在机架上，而所述第二气缸(83)安装在卷材传送辊(82)的固定架上，所述卷材固定杆(84)与第二气缸(83)的作动端固定连接，且所述卷材固定杆(84)与卷材传送辊(82)的滚轮轴平行设置，当第二气缸(83)回缩到极限位置时，所述卷材固定杆(84)将卷材固定在卷材传送辊(82)的滚轮上，当第二气缸(83)伸出到极限位置时，所述卷材固定杆(84)与卷材之间有间隙;所述加热机构包括燃气罐(71)以及燃烧头(72)，所述燃气罐(71)安装在机架上，而所述燃烧头(72)通过燃气管道与燃气罐(71)连通，且所述燃气管道设置有燃气阀门，同时所述燃烧头(72)的燃烧口指向卷材传送辊(82)传送的卷材上。
进一步地：所述填充剂释放机构与缝隙割口机构之间设置有清扫机构，所述清扫机构包括第三气缸(21)、旋转盘(22)，所述第三气缸(21)安装在机架上，所述旋转盘(22)一端与第三气缸(21)的作动端固定连接，另一端设置有毛刷。
进一步地：还包括第一空气压缩机，所述旋转盘(22)设置有毛刷的一端设置有气孔，所述第一空气压缩机与气孔之间通过第一空气管道连通。
进一步地：所述填充剂释放机构与清扫机构之间设置有空间隔离机构，所述空间隔离机构包括第一弹性支架(41)，橡胶滚轮(42)，所述第一弹性支架(41)安装在机架上，而所述橡胶滚轮(42)通过第一轴承安装在第一弹性支架(41)上。
进一步地：还包括第二空气压缩机(31)和喷气头(32)，第二空气压缩机(31)安装在机架上，所述第二空气压缩机(31)与喷气头(32)之间通过第二空气管道连通，且所述喷气头(32)设置于空间隔离机构与清扫机构之间。
优选的：所述喷气头(32)的喷口指向毛刷。
进一步地：所述填充剂释放机构与加热机构之间设置有填充剂平整机构，所述填充剂平整机构包括第二弹性支架(61)、刮刀(62)，所述第二弹性支架(61)安装在机架上，而所述刮刀(62)与第二弹性支架(61)固定连接。
优选的：所述刮刀(62)的形状为弧形。
优选的：所述刮刀(62)的长度大于卷材的宽度。
进一步地：还包括卷材压滚(9)，所述卷材压滚(9)通过第二轴承安装在机架上，且所述卷材压滚(9)位于防水卷材铺设机构背离加热机构的一侧。
本实用新型的一种楼层漏水处理一体机，相比现有技术，具有以下有益效果：
1.由于设置有机架、缝隙割口机构、填充剂释放机构、防水卷材铺设机构以及加热机构，因此使用时，开通电源，机架行走，缝隙割口机构的砂轮(11)对漏水缝隙进行切割扩大，通过机架的行走，可进行不同长度的缝隙切割，然后通过填充剂释放机构往切口内释放填充剂，再次通过防水卷材铺设机构将防水卷材铺设在切口表面，在铺设的同时，通过加热机构将防水卷材的表面加热融化，使得防水卷材与切口的密封效果好。因此，本实用新型能够标准化的处理渗水漏水，避免了工人经验的误差，使得防水效果好。
2.由于设置有清扫机构，可以清扫切口以及周边的地面，使得填充剂与混凝土之间填充更加充分，同时防水卷材与与混凝土的贴合更好。
3.由于设置有第一空气压缩机，所述旋转盘(22)设置有毛刷的一端设置有气孔，所述第一空气压缩机与气孔之间通过第一空气管道连通，因此其清扫更干净，使得防水效果更好。
4.由于设置有空间隔离机构，因此能够防止清扫的灰层进入到填充剂释放机构一侧，因此添加填充剂不被污染，防水效果好。
5.由于设置有填充剂平整机构，因此可使得的填充剂填充在切口的表面平整，当防水卷材铺设时，其贴合紧密，防水效果更好。
6.由于设置有卷材压滚(9)，当卷材铺设时，通过卷材压滚(9)的作用，能够防止卷材与混凝土之间的贴合有缝隙，使得其贴合更紧密，防水效果更好。
