申请日2016.03.07
公开(公告)日2016.09.14
IPC分类号A47L11/28; A47L11/40; E01H1/10
摘要
本实用新型涉及洗地车技术领域，特别是涉及一种便于清洗污水箱的洗地车，包括洗地车机身、设置于机身上的污水箱，以及与污水入口连接的并设置于污水箱上方的过滤装置;该过滤装置，具体地，包括过滤篮和过滤篮盖;由于污水箱的污水入口设有过滤篮，污水杂物从污水入口进入并经过滤篮过滤然后经过污水箱，实现了较大杂物与污水分开隔离。污水杂物去除后，洗地车附有的污渍减少更利于清洗，提高了工作的效率。此外，滤去污水杂物后，可防止了杂物堵塞洗地车的内部机构，从而延长洗地车的使用寿命。
权利要求书
1.一种便于清洗污水箱的洗地车，其特征在于：包括机身、设置于所述机身上的污水箱和污水入口、以及与所述污水入口连接的并设置于所述污水箱上方的过滤装置;
所述过滤装置包括过滤篮和过滤篮盖;
所述过滤篮与所述过滤篮盖活动连接。
2.根据权利要求1所述的一种便于清洗污水箱的洗地车，其特征在于：所述过滤篮设有用于插接所述污水入口的插入口。
3.根据权利要求1所述的一种便于清洗污水箱的洗地车，其特征在于：所述过滤篮的底部开设有过滤孔。
4.根据权利要求1所述的一种便于清洗污水箱的洗地车，其特征在于：所述过滤篮的侧部开设有过滤孔。
5.根据权利要求4所述的一种便于清洗污水箱的洗地车，其特征在于：所述过滤篮的两个相对的侧部均开设有过滤孔。
6.根据权利要求3或4所述的一种便于清洗污水箱的洗地车，其特征在于：所述过滤孔设置为条状的过滤孔。
7.根据权利要求1所述的一种便于清洗污水箱的洗地车，其特征在于：所述污水箱包括第一污水箱、第二污水箱、以及用于分隔所述第一污水箱和所述第二污水的分隔板。
8.根据权利要求7所述的一种便于清洗污水箱的洗地车，其特征在于：所述污水箱还包括污水排管;
所述污水排管的入口设在所述第一污水箱，所述污水排管的出口设在所述第二污水箱。
说明书
一种便于清洗污水箱的洗地车
技术领域
本实用新型涉及洗地车技术领域，特别是涉及一种便于清洗污水箱的洗地车。
背景技术
洗地车是一种清洗硬质地面同时吸干污水，并将污水带离现场的驾驶式清洁设备。洗地车一般用于机场、车间、仓库、学校、医院、饭店、物业、停车场等公共场所。由于公共场所人员流动大，地面的污垢不但多，而且还常常含有各种杂质，因此当洗地车对公共场所的进行清洁时，通常会将杂物一并吸进。当洗地车将污水和杂物一并吸进污水箱后，需要对污水箱中的污水和杂物进行排放，并对污水箱进行清洁。
然而，现有的洗地车清洁污水时吸进的杂物，往往会存在尺寸较大的杂物，这些杂物容易导致污水箱的排放系统堵塞，并且会对洗地车的内部结构造成损坏，因此会使得污水箱难以清洗。
发明内容
本实用新型的目的在于针对现有技术中的不足之处而提供一种便于清洗污水箱的洗地车，该便于清洗污水箱的洗地车能够避免污水箱的排放系统堵塞，并避免洗地车的内部结构造成损坏。
为达到上述目的，本实用新型通过以下技术方案来实现。

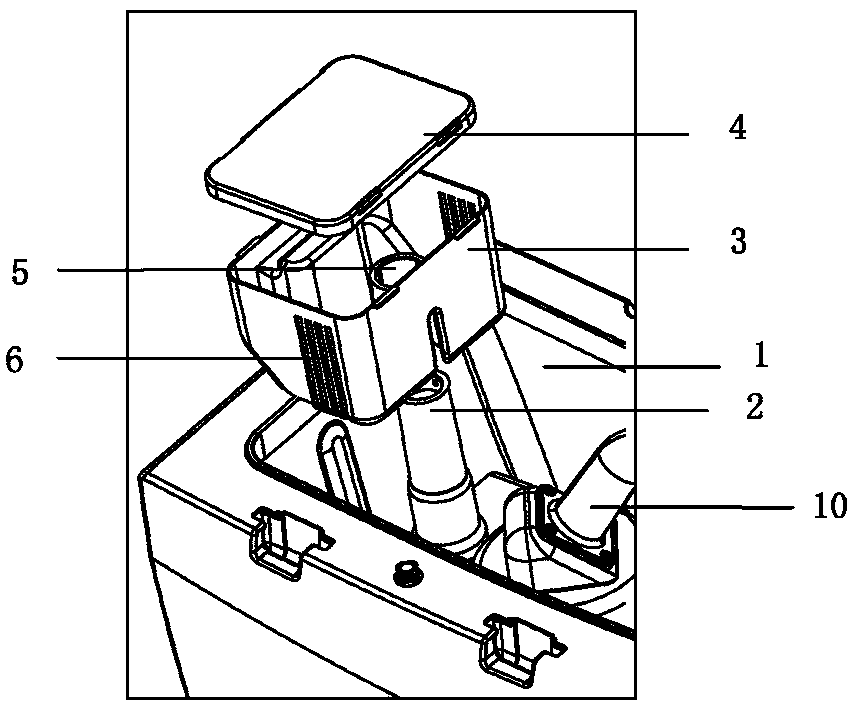

提供一种便于清洗污水箱的洗地车，包括机身、设置于所述机身上的污水箱和污水入口、以及与所述污水入口连接的并设置于所述污水箱上方的过滤装置;
所述过滤装置包括过滤篮和过滤篮盖;
所述过滤篮与所述过滤篮盖活动连接。
所述过滤篮设有用于插接所述污水入口的插入口。
所述过滤篮的底部开设有过滤孔。
所述过滤篮的侧部开设有过滤孔。
所述过滤篮的两个相对的侧部均开设有过滤孔。
所述过滤孔设置为条状的过滤孔。
所述污水箱包括第一污水箱、第二污水箱、以及用于分隔所述第一污水箱和所述第二污水的分隔板。
所述污水箱还包括污水排管;
所述污水排管的入口设在所述第一污水箱，所述污水排管的出口设在所述第二污水箱。
本实用新型的有益效果：
(1)本实用新型提供的一种便于清洗污水箱的洗地车，包括洗地车机身、设置于所述机身上的污水箱，以及所述污水箱接有污水入口;污水入口设有过滤装置，该过滤装置，具体地，包括过滤篮和过滤篮盖;由于污水箱的污水入口设有过滤篮，洗地车工作时，污水杂物从污水入口进入，并经过滤篮过滤，进而实现较大杂物与污水分开隔离。污水杂物去除后，洗地车附有的污渍减少，从而更利于清洗，提高了工作的效率。
(2)本实用新型提供的一种便于清洗污水箱的洗地车，由于污水进入污水箱前先经过滤篮去除杂物，因此防止了杂物堵塞洗地车的内部机构，从而延长了洗地车的使用寿命。
(3)本实用新型提供的一种便于清洗污水箱的洗地车，具有结构简单，生产成本低，且适用于大规模生产的特点。
