申请日2016.03.15
公开(公告)日2016.08.17
IPC分类号C02F1/40; C02F1/24
摘要
本发明涉及含油污水处理设备。一种含油污水的浮油气浮收集设备，包括载物台、将载物台悬浮在水面上的气垫和驱动气垫移动的动力装置，所述载物台上设有浮油储存桶和吸油泵，所述吸油泵包括泵体和驱动泵体工作的电机，所述电机设有接线端子，所述泵体设有进油口和出油口，所述进油口通过进油管连接有吸油嘴，所述吸油嘴设有将吸油嘴悬浮于水面的浮子，所述出油口通过出油管同储油桶连接在一起。本发明提供了一种吸头能够随同水面高度的变化而自动变化且浮油能够被利用的含油污水的浮油气浮收集设备，解决了现有浮油处理设备吸头不能够自动随同水面的变化而变化和浮油是以吸附在贝壳粉中的形式沉入到海洋中而处理存在的环保性差的问题。
权利要求书
1.一种含油污水的浮油气浮收集设备，其特征在于，包括载物台、将载物台悬浮在水面上的气垫和驱动气垫移动的动力装置，所述载物台上设有浮油储存桶和吸油泵，所述吸油泵包括泵体和驱动泵体工作的电机，所述电机设有接线端子，所述泵体设有进油口和出油口，所述进油口通过进油管连接有吸油嘴，所述吸油嘴设有将吸油嘴悬浮于水面的浮子，所述出油口通过出油管同储油桶连接在一起。
2.根据权利要求1所述的一种含油污水的浮油气浮收集设备，其特征在于，所述电机设有接线端子，所述接线端子包括绝缘体和设置于绝缘体的接线铜箔，所述接线铜箔同所述电机的线圈电连接在一起，所述接线铜箔设有贯通到所述绝缘体内的接线孔，所述接线孔中滑动连接有接线套，所述接线套包括沿接线套轴向分布的绝缘段和同接线铜箔抵接在一起的导电段，所述绝缘体内设有通过接线铜箔产生的热量进行加热的气腔和通过气腔内的气体膨胀进行驱动的用于驱动导电段同所述接线铜箔错开的过载响应气缸。
3.根据权利要求2所述的一种含油污水的浮油气浮收集设备，其特征在于，所述过载响应气缸包括过载响应气缸缸体和过载响应气缸活塞，所述过载响应气缸活塞将所述过载响应气缸缸体分割为封闭腔和开放腔，所述封闭腔同所述气腔连通，所述过载响应气缸活塞通过连接杆同所述接线套连接在一起。
4.根据权利要求3所述的一种含油污水的浮油气浮收集设备，其特征在于，所述过载响应气缸活塞的轴线同所述连接套的轴线平行。
5.根据权利要求2或3或4所述的一种含油污水的浮油气浮收集设备，其特征在于，所述接线孔沿上下方向延伸，所述接线铜箔位于所述接线孔的下端，所述绝缘段位于所述导电段的下方，所述绝缘段同所述接线孔密封连接在一起，所述接线孔内填充有导电液。
6.根据权利要求2或3或4所述的一种含油污水的浮油气浮收集设备，其特征在于，所述绝缘段设有将绝缘段同接线孔密封连接在一起的外密封圈和用于将绝缘段同电源线密封连接在一起的内密封圈。
7.根据权利要求2或3或4所述的一种含油污水的浮油气浮收集设备，其特征在于，所述绝缘段的内周面设有支撑滚珠。
8.根据权利要求2或3或4所述的一种含油污水的浮油气浮收集设备，其特征在于，所述导电段的内周面设有沿导电段径向向内拱起的内支撑弹片、外周面设有沿导电段径向向外拱起的外支撑弹片。
说明书
一种含油污水的浮油气浮收集设备
技术领域
本发明涉及含油污水处理设备，尤其涉及一种含油污水的浮油气浮收集设备。
背景技术
对含油污水的浮油进行处理的方式有很多，有的是用于溢油处理船将溢油抽离水面。有的是用贝壳煅烧成碳酸钙，再经表面改性后形成亲油的多孔粉沫(以下称为贝壳粉)，然后将该粉沫散播到海面上进行吸附水面油污。在中国专利申请号为2010102205614、公开日为2010年11月17日、名称为“一种海上溢油高效处理船”的专利文献中公开了一种可以投放泵壳粉进行处理浮油的设备。
现有的溢油处理船进行污水浮油处理时存在以下不足：吸头不能够自动随同水面的变化而变化;浮油是以吸附在贝壳粉中的形式沉入到海洋中的、因此环保性差。
发明内容
本发明提供了一种吸头能够随同水面高度的变化而自动变化且浮油能够被利用的含油污水的浮油气浮收集设备，解决了现有浮油处理设备吸头不能够自动随同水面的变化而变化和浮油是以吸附在贝壳粉中的形式沉入到海洋中而处理存在的环保性差的问题。

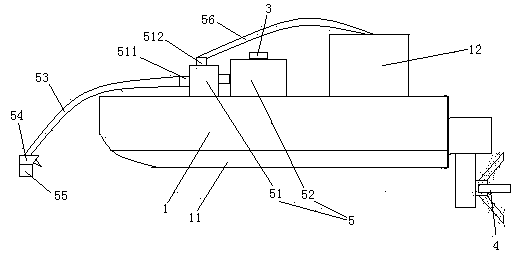

以上技术问题是通过下列技术方案解决的：一种含油污水的浮油气浮收集设备，包括载物台、将载物台悬浮在水面上的气垫和驱动气垫移动的动力装置，所述载物台上设有浮油储存桶和吸油泵，所述吸油泵包括泵体和驱动泵体工作的电机，所述电机设有接线端子，所述泵体设有进油口和出油口，所述进油口通过进油管连接有吸油嘴，所述吸油嘴设有将吸油嘴悬浮于水面的浮子，所述出油口通过出油管同储油桶连接在一起。使用时，吸油嘴通过浮子浮在水面上，吸油泵将水面的浮油吸起而回收到储油桶中。
作为优选，所述电机设有接线端子，所述接线端子包括绝缘体和设置于绝缘体的接线铜箔，所述接线铜箔同所述电机的线圈电连接在一起，所述接线铜箔设有贯通到所述绝缘体内的接线孔，所述接线孔中滑动连接有接线套，所述接线套包括沿接线套轴向分布的绝缘段和同接线铜箔抵接在一起的导电段，所述绝缘体内设有通过接线铜箔产生的热量进行加热的气腔和通过气腔内的气体膨胀进行驱动的用于驱动导电段同所述接线铜箔错开的过载响应气缸。给电机接线时，将电源线插入接线套中而实现同接线套的电连接，正常状态时为导电段同接线铜箔连接在一起即是电导通的。当过载时线路会产生温升，气腔内的气体会生产膨胀，气腔的气体膨胀时过载响应气缸产生动作而驱动接线套在接线孔内滑动，当温升到设定温度时则过载响应气缸驱动到接线套滑动到导电段同接线铜箔错开，从而实现断电;当故障消除后温度会下降，温度下降则气腔内的气体收缩，收缩的结果为使得接线套在接线孔内朝同温升时相反的方向滑动，当温度恢复到正常值时则导电段又重新同接线铜箔连接在一起、从而实现自动复位。
作为优选，所述过载响应气缸包括过载响应气缸缸体和过载响应气缸活塞，所述过载响应气缸活塞将所述过载响应气缸缸体分割为封闭腔和开放腔，所述封闭腔同所述气腔连通，所述过载响应气缸活塞通过连接杆同所述接线套连接在一起。结构简单。制作方便。
作为优选，所述过载响应气缸活塞的轴线同所述连接套的轴线平行。能够提高过载响应气缸驱动接线套移动时的可靠性和进一步提高结构紧凑性。
作为优选，所述接线孔沿上下方向延伸，所述接线铜箔位于所述接线孔的下端，所述绝缘段位于所述导电段的下方，所述绝缘段同所述接线孔密封连接在一起，所述接线孔内填充有导电液。能够避免多次动作产生磨损后而产生电气接触不良现象和防止动作时产生打火。
作为优选，所述绝缘段设有将绝缘段同接线孔密封连接在一起的外密封圈和用于将绝缘段同电源线密封连接在一起的内密封圈。能够既保证接线套同接线铜箔可靠地密封连接在一起，而且能够降低移动时的阻力。
作为优选，所述绝缘段的内周面设有支撑滚珠。能够进一步降低移动时的阻力，以提高动过载响应时的灵敏度。
作为优选，所述导电段的内周面设有沿导电段径向向内拱起的内支撑弹片、外周面设有沿导电段径向向外拱起的外支撑弹片。既能够提高电器接触时的可靠性，又能够降低移动时的阻力以提高响应灵敏度。
本发明具有下述优点：吸油嘴能够浮在水面上，从而那个避免深度控制不当而导致将水吸起;能够将污水上的浮油移离水面进行回收。
