申请日2016.03.15
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种油墨废水处理装置，包括壳体，所述壳体内通过隔板分隔为第一空腔、第二空腔和第三空腔，所述第二空腔位于第一空腔的正下方，且第三空腔位于第二空腔的正下方，所述第一空腔内设有酸性反应容器，且第二空腔内设有碱性反应容器，所述第三空腔内设有废液箱，所述壳体的一侧设有酸料输入管，所述酸料输入管的一端延伸至酸性反应容器内。该油墨废水处理装置通过酸性反应容器、酸料输入管和油墨废水输入管能够对油墨废水进行酸性处理，通过PH传感器能够实时感应酸性反应容器和碱性反应容器中的PH值，通过MF过滤器和UF过滤器能够对经过酸碱处理的油墨废水进行双重过滤。
权利要求书

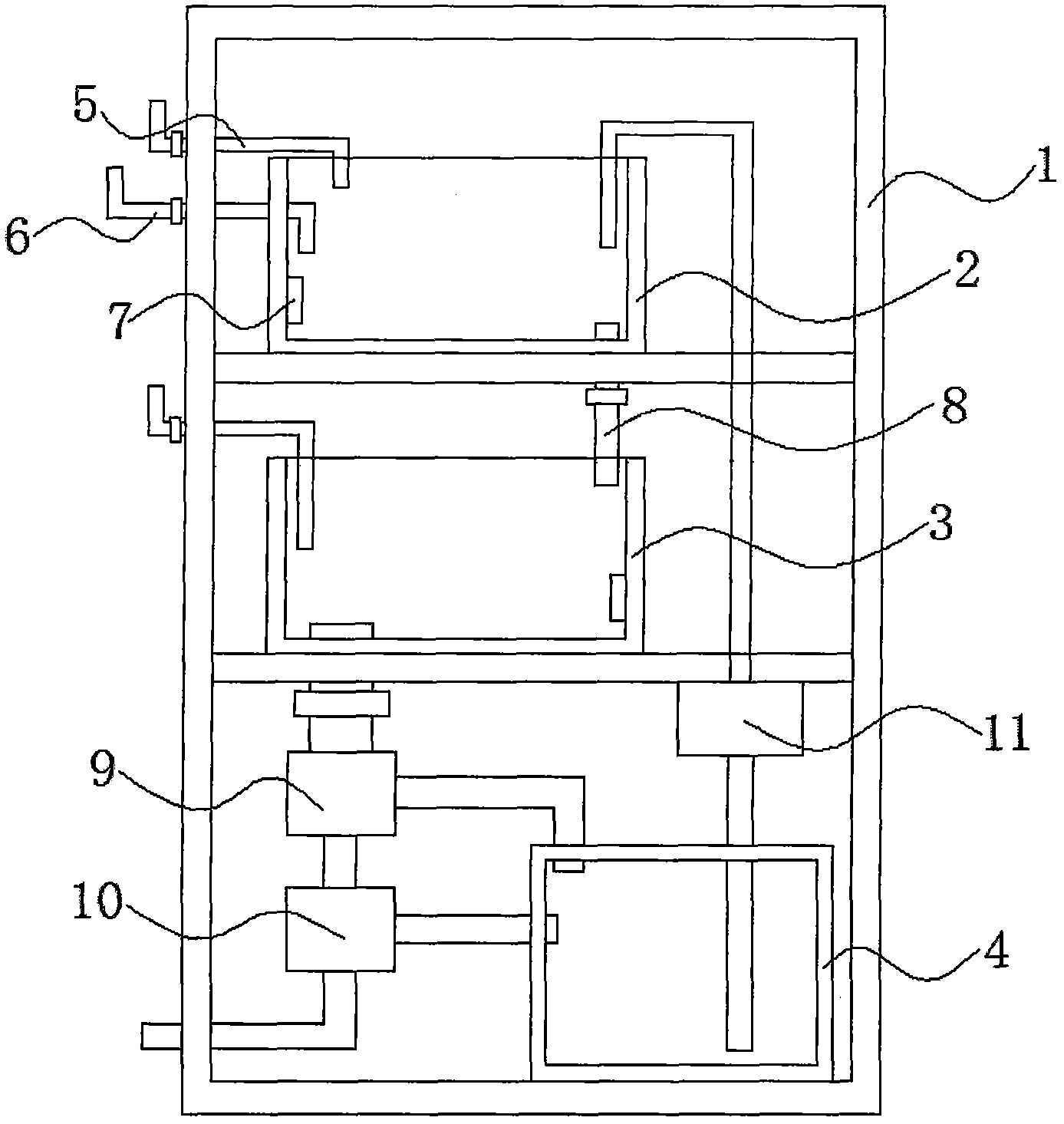

1.一种油墨废水处理装置，包括壳体(1)，其特征在于：所述壳体(1)内通过隔板分隔为第一空腔、第二空腔和第三空腔，所述第二空腔位于第一空腔的正下方，且第三空腔位于第二空腔的正下方，所述第一空腔内设有酸性反应容器(2)，且第二空腔内设有碱性反应容器(3)，所述第三空腔内设有废液箱(4)，所述壳体(1)的一侧设有酸料输入管(5)，所述酸料输入管(5)的一端延伸至酸性反应容器(2)内，且酸料输入管(5)的下方设有油墨废水输入管(6)，所述油墨废水输入管(6)的一端延伸至酸性反应容器(2)内，且油墨废水输入管(6)的下方设有碱料输入管，所述碱料输入管的一端延伸至碱性反应容器(3)内，所述酸性反应容器(2)和碱性反应容器(3)的内壁上均设有PH传感器(7)，所述酸性反应容器(2)的底部设有导水管(8)，所述导水管(8)的底端延伸至碱性反应容器(3)内，所述碱性反应容器(3)的底部通过导管连接有MF过滤器(9)，所述MF过滤器(9)的废水出口通过导管与废液箱(4)连接，且MF过滤器(9)的净水出口通过导管连接有UF过滤器(10)，所述UF过滤器(10)的废水出口通过导管与废液箱(4)连接，且UF过滤器(10)的净水出口连接有出水管，所述出水管的一端延伸至壳体(1)的外侧，所述废液箱(4)的上方设有水泵(11)，所述水泵(11)的进水口通过导管与废液箱(4)连接，且水泵(11)的出水口通过导管与酸性反应容器(2)连接。
2.根据权利要求1所述的一种油墨废水处理装置，其特征在于：所述酸料输入管(5)、油墨废水输入管(6)、碱料输入管和导水管(8)上均设有第一电动阀门，且第一电动阀门与控制器连接。
3.根据权利要求1所述的一种油墨废水处理装置，其特征在于：所述碱性反应容器(3)和MF过滤器(9)的连接处设有第二电动阀门，且第二电动阀门与控制器连接。
4.根据权利要求1所述的一种油墨废水处理装置，其特征在于：所述PH传感器(7)和水泵(11)均与控制器连接。
说明书
一种油墨废水处理装置
技术领域
本实用新型涉及油墨废水处理技术领域，具体为一种油墨废水处理装置。
背景技术
油墨所用颜料通常具有耐光和耐热稳定性、耐酸、耐碱、耐常用氧化剂，具有良好的着色力、遮盖力和升华牢度。常用的酞菁颜料，种类较多，色泽鲜艳，着色力强，牢度好，广泛应用于印刷、涂料、油墨等。印刷生产过程中，会产生高色度的油墨废水，废水间歇性排放，水质水量随时间变化较大，给废水工程设计、运行管理增加困难。
现有的油墨废水处理装置大多结构复杂，使用不方便，虽然完成了对油墨废水的处理，但浪费了较多的资源，一旦出现故障时，维修也较为困难。
实用新型内容
本实用新型的目的在于提供一种油墨废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括壳体，所述壳体内通过隔板分隔为第一空腔、第二空腔和第三空腔，所述第二空腔位于第一空腔的正下方，且第三空腔位于第二空腔的正下方，所述第一空腔内设有酸性反应容器，且第二空腔内设有碱性反应容器，所述第三空腔内设有废液箱，所述壳体的一侧设有酸料输入管，所述酸料输入管的一端延伸至酸性反应容器内，且酸料输入管的下方设有油墨废水输入管，所述油墨废水输入管的一端延伸至酸性反应容器内，且油墨废水输入管的下方设有碱料输入管，所述碱料输入管的一端延伸至碱性反应容器内，所述酸性反应容器和碱性反应容器的内壁上均设有PH传感器，所述酸性反应容器的底部设有导水管，所述导水管的底端延伸至碱性反应容器内，所述碱性反应容器的底部通过导管连接有MF过滤器，所述MF过滤器的废水出口通过导管与废液箱连接，且MF过滤器的净水出口通过导管连接有UF过滤器，所述UF过滤器的废水出口通过导管与废液箱连接，且UF过滤器的净水出口连接有出水管，所述出水管的一端延伸至壳体的外侧，所述废液箱的上方设有水泵，所述水泵的进水口通过导管与废液箱连接，且水泵的出水口通过导管与酸性反应容器连接。
优选的，所述酸料输入管、油墨废水输入管、碱料输入管和导水管上均设有第一电动阀门，且第一电动阀门与控制器连接。
优选的，所述碱性反应容器和MF过滤器的连接处设有第二电动阀门，且第二电动阀门与控制器连接。
优选的，所述PH传感器和水泵均与控制器连接。
与现有技术相比，本实用新型的有益效果是：该油墨废水处理装置通过酸性反应容器、酸料输入管和油墨废水输入管能够对油墨废水进行酸性处理，通过碱性反应容器、导水管和碱料输入管能够对油墨废水进行碱性处理，通过PH传感器能够实时感应酸性反应容器和碱性反应容器中的PH值，通过MF过滤器和UF过滤器能够对经过酸碱处理的油墨废水进行双重过滤，通过废液箱能够存储经MF过滤器和UF过滤器过滤后留下的废液，通过水泵能够将废液箱中的废液重新输入进酸性反应容器中，再次进行处理。
