申请日2016.02.25
公开(公告)日2016.08.03
IPC分类号B01D21/24
摘要
本实用新型公开了城市污水处理厂管堵刮吸泥桥吸泥口配置技术，包括刮吸泥机、吸泥孔、碳钢管道，所述刮吸泥机末端设置有吸泥孔;所述吸泥孔通过碳钢管道配合着法兰;所述法兰安装在管堵末端;所述管堵通过管堵连接着刮吸泥机通过管堵固定着;所述刮吸泥机上设置有吸泥孔;所述吸泥孔通过管堵连接着碳钢管道;所述碳钢管道通过法兰连接着管堵;所述管堵设置在刮吸泥机末端。本实用新型结构简单，设计合理，可以有效的对吸泥口进行配置，可以大幅提高使用效率。

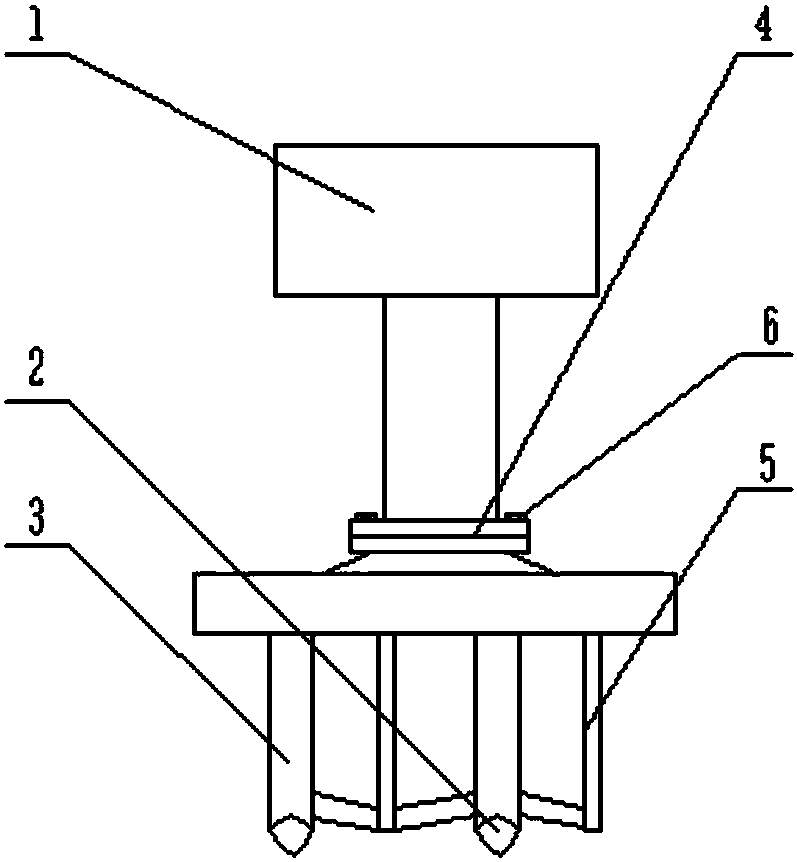

摘要附图
权利要求书
1.城市污水处理厂管堵刮吸泥桥吸泥口配置技术，其特征在于：包括刮吸泥机、吸泥孔、碳钢管道，所述刮吸泥机末端设置有吸泥孔;所述吸泥孔通过碳钢管道配合着法兰;所述法兰安装在管堵末端;所述管堵通过管堵连接着刮吸泥机通过管堵固定着;所述刮吸泥机上设置有吸泥孔;所述吸泥孔通过管堵连接着碳钢管道;所述碳钢管道通过法兰连接着管堵;所述管堵设置在刮吸泥机末端。
2.根据权利要求1所述的城市污水处理厂管堵刮吸泥桥吸泥口配置技术，其特征在于：所述吸泥孔镶嵌着所述刮吸泥机;所述刮吸泥机安装在所述碳钢管道上;所述碳钢管道设置有所述法兰。
3.根据权利要求2所述的城市污水处理厂管堵刮吸泥桥吸泥口配置技术，其特征在于：所述法兰内部设置有所述管堵;所述管堵通过刮吸泥机连接着所述法兰。
4.根据权利要求3所述的城市污水处理厂管堵刮吸泥桥吸泥口配置技术，其特征在于：所述法兰通过管堵设置有所述管堵;所述管堵通过刮吸泥机连接着所述吸泥孔。
说明书
城市污水处理厂管堵刮吸泥桥吸泥口配置技术
技术领域
根据以往设计规范，城市污水处理厂二沉池刮吸泥桥吸泥口离地面有50厘米左右，造成二沉池池底污泥厚度在50厘米，大量的沉积污泥，会释放出磷，给出水水质带来影响，故将吸泥孔的吸泥口设置在离池底一厘米左右的位置，避免池底大量积污泥，确保处理的污水水质达标排放。
背景技术
泉州市宝洲污水处理厂二沉池的四个刮吸泥机吸泥孔离池底有达到二十五厘米，吸的泥可以大约高达五十厘米，污泥在二沉池在未完全面沉淀时即回流至生物池，严重影响生物池厌氧池的功能，大量的沉积污泥，会释放出磷，造成出水总磷去除率较低。经研究，将吸泥孔的吸泥口设置在离池底一厘米左右的位置，避免池底大量积污泥，保证二沉池较高的除磷效果，同时二沉池出水不出现跑泥现象，确保处理的污水水质达标排放。
发明内容
为了解决上述存在的问题，本实用新型提供城市污水处理厂管堵刮吸泥桥吸泥口配置技术。
本实用新型是通过以下技术方案实现：
城市污水处理厂管堵刮吸泥桥吸泥口配置技术，包括刮吸泥机、吸泥孔、碳钢管道，所述刮吸泥机末端设置有吸泥孔;所述吸泥孔通过碳钢管道配合着法兰;所述法兰安装在管堵末端;所述管堵通过管堵连接着刮吸泥机通过管堵固定着;所述刮吸泥机上设置有吸泥孔;所述吸泥孔通过管堵连接着碳钢管道;所述碳钢管道通过法兰连接着管堵;所述管堵设置在刮吸泥机末端。
作为本实用新型的进一步优化方案，所述吸泥孔镶嵌着所述刮吸泥机;所述刮吸泥机安装在所述碳钢管道上;所述碳钢管道设置有所述法兰。
作为本实用新型的进一步优化方案，所述法兰内部设置有所述管堵;所述管堵通过刮吸泥机连接着所述法兰。
作为本实用新型的进一步优化方案，所述法兰通过管堵设置有所述管堵;所述管堵通过刮吸泥机连接着所述吸泥孔。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，可以有效的对吸泥口进行配置，可以大幅提高使用效率。
