申请日2016.03.08
公开(公告)日2016.07.27
IPC分类号G01N1/14
摘要
本实用新型属于炼油化工设备领域,具体涉及一种用于炼油化工污水水样的抽样设备，包括四个万向轮、底框、横梁及往复运动装置，往复运动装置包括支撑架、往复运动齿条框、支撑板及不完全齿轮，不完全齿轮通过齿轮轴安装于支撑板顶部的轴承座上，往复运动齿条框两侧设有对称分布的导杆，导杆位于支撑架的圆孔内;往复运动齿条框右侧的导杆通过连接杆与圆筒内的活塞杆连接，活塞杆与活塞连接，圆筒侧面设有进水管和出水管，进水管和出水管上设有单向阀，进水管与抽水软管连接，出水管下方设有漏液收集槽;不完全齿轮的齿轮轴与摇柄连接;底框上方设有水样存放箱。本实用新型的结构简单，设计合理，使用方便，安全可靠，省时省力，取样范围广。
权利要求书

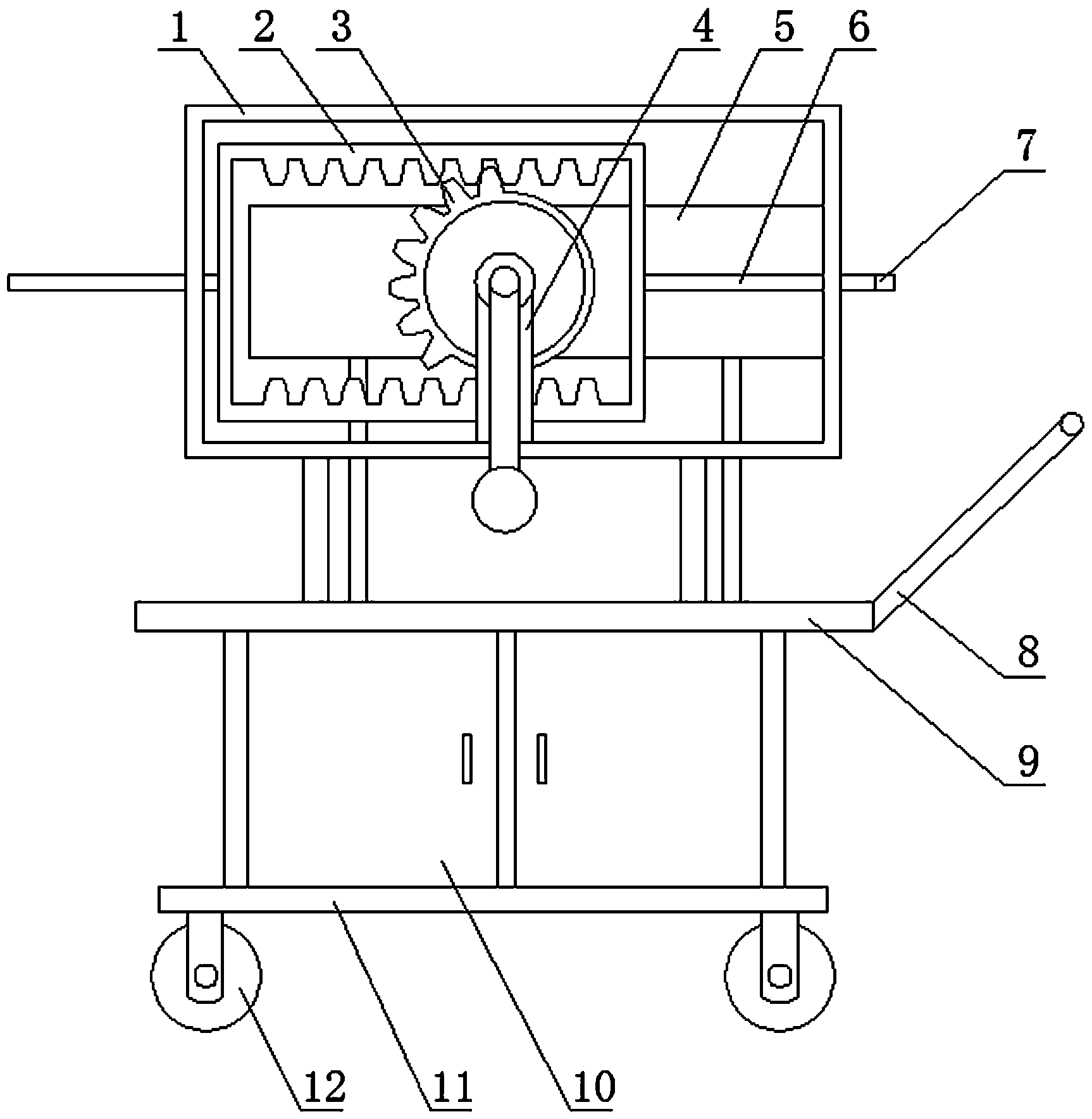

1.一种用于炼油化工污水水样的抽样设备，包括四个万向轮(12)、底框(11)、横梁(9)及往复运动装置，其特征在于：往复运动装置包括支撑架(1)、往复运动齿条框(2)、支撑板(4)及不完全齿轮(3)，支撑板(4)固定于支撑架(1)底部，不完全齿轮(3)通过齿轮轴安装于支撑板(4)顶部的轴承座上，不完全齿轮(3)与往复运动齿条框(2)的齿条啮合，往复运动齿条框(2)两侧设有对称分布的导杆(6)，导杆(6)位于支撑架(1)的圆孔内;往复运动齿条框(2)右侧的导杆(6)通过连接杆(7)与圆筒(5)内的活塞杆(503)连接，活塞杆(503)与活塞(502)连接，圆筒(5)侧面设有进水管(505)和出水管(501)，进水管(505)和出水管(501)上设有单向阀(504)，进水管(505)与抽水软管(506)连接，出水管(501)下方设有漏液收集槽(14);所述的不完全齿轮(3)的齿轮轴与摇柄(13)连接;所述的底框(11)上方设有水样存放箱(10);所述的横梁(9)上设有推手(8)。
2.根据权利要求1所述的一种用于炼油化工污水水样的抽样设备，其特征在于：所述的支撑架(1)上设有外壳。
3.根据权利要求1所述的一种用于炼油化工污水水样的抽样设备，其特征在于：所述的出水管(501)位于活塞(502)的左侧。
4.根据权利要求1所述的一种用于炼油化工污水水样的抽样设备，其特征在于：所述的摇柄(13)上设有防滑胶套。
5.根据权利要求1所述的一种用于炼油化工污水水样的抽样设备，其特征在于：所述的水样存放箱(10)内设有摆放架及照明灯。
说明书
一种用于炼油化工污水水样的抽样设备
技术领域：
本实用新型属于炼油化工设备领域,具体涉及一种用于炼油化工污水水样的抽样设备。
背景技术：
在炼油化工的生产企业中，经常需要对生产中产生的污油污水进行取样分析，分析污油污水中的悬浮物及其它技术指标是否达到设计要求，炼油化工产生的污油污水通常被排放到污水池中，目前在对污水池进行取样时，使用的是简易的取样桶等器具，一方面取样困难，费时费力，并存在安全隐患，另一方面取样位置受到限制，只能对污水池边缘及表面的污油污水进行取样，极大地影响了水样的化验分析结果。故此，设计一种用于炼油化工污水水样的抽样设备是十分必要的。
实用新型内容：
本实用新型弥补和改善了上述现有技术的不足之处，提供了一种结构简单，设计合理，使用方便，安全可靠，省时省力，取样范围广，经济适用的用于炼油化工污水水样的抽样设备，可以在炼油化工企业中大规模地推广和使用。
本实用新型采用的技术方案为：一种用于炼油化工污水水样的抽样设备，包括四个万向轮、底框、横梁及往复运动装置，往复运动装置包括支撑架、往复运动齿条框、支撑板及不完全齿轮，支撑板固定于支撑架底部，不完全齿轮通过齿轮轴安装于支撑板顶部的轴承座上，不完全齿轮与往复运动齿条框的齿条啮合，往复运动齿条框两侧设有对称分布的导杆，导杆位于支撑架的圆孔内;往复运动齿条框右侧的导杆通过连接杆与圆筒内的活塞杆连接，活塞杆与活塞连接，圆筒侧面设有进水管和出水管，进水管和出水管上设有单向阀，进水管与抽水软管连接，出水管下方设有漏液收集槽;所述的不完全齿轮的齿轮轴与摇柄连接;所述的底框上方设有水样存放箱;所述的横梁上设有推手。
所述的支撑架上设有外壳。
所述的出水管位于活塞的左侧。
所述的摇柄上设有防滑胶套。
所述的水样存放箱内设有摆放架及照明灯。
本实用新型的有益效果：结构简单，设计合理，使用方便，安全可靠，省时省力，取样范围广，经济适用，易于大规模地推广和使用。其主要优点如下：
1)、所述的往复运动装置能够带动活塞完成往复运动，通过旋转摇柄进行污水池水样的抽取，提高取样效率，省时省力，使用方便，经济适用。
2)、所述的进水管和出水管上设有单向阀，能够保证抽进和排出的水样不会倒流，结构简单，设计合理，安全可靠。
3)、所述的抽水软管能够满足对污水池内不同位置进行取样的要求，取样范围广，取样安全可靠，成本低廉，经济适用。
4)、所述的水样存放箱内设有摆放架及照明灯，便于水样的存放及运送，设计合理，经济适用。
5)、所述的漏液收集槽能够避免在进行接液时污油污水洒落，设计合理，安全环保，经济适用。
6)、所述的万向轮及推手便于设备移动，省时省力。
