申请日2016.03.08
公开(公告)日2016.05.18
IPC分类号C02F9/14
摘要
本发明提供一种具有微生物发酵污水处理功能的工业污水净化系统，包括过滤腔、排水管、过滤层、通风格栅系统，过滤层设置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口和横向格栅，垂直竖管顶端安装振荡器，振荡器用金属平板固定，调整器设于垂直竖管上，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的底端安装在横向格栅的中心，横向格栅内部与水平出气口连接;排水管的端部与一生物处理管相连，生物处理管可转动的与排水管连接，生物处理管的内壁上覆盖有菌膜，生物处理管的管壁上设有通孔。废水处理更彻底，易于推广。
权利要求书
1.一种具有微生物发酵污水处理功能的工业污水净化系统，其特征在于，包括：
过滤腔、排水管、过滤层、通风格栅系统，所述过滤层设置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;所述通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口和横向格栅，所述垂直竖管顶端安装振荡器，振荡器用金属平板固定，调整器设于垂直竖管上，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的底端安装在横向格栅的中心，横向格栅内部与水平出气口连接;
所述排水管的端部与一生物处理管相连，所述生物处理管可转动的与所述排水管连接，所述生物处理管的内壁上覆盖有菌膜，所述生物处理管的管壁上设有通孔。
2.根据权利要求1所述的一种具有微生物发酵污水处理功能的工业污水净化系统，其特征在于，所述过滤腔的横截面形状为圆筒形或长方形。
3.根据权利要求1所述的一种具有微生物发酵污水处理功能的工业污水净化系统，其特征在于，所述过滤层从上到下依次为无烟煤、细砂、砾石。
4.根据权利要求1所述的一种具有微生物发酵污水处理功能的工业污水净化系统，其特征在于，所述振荡器的使用频率范围为30～60Hz。
说明书
一种具有微生物发酵污水处理功能的工业污水净化系统
技术领域
本发明涉及污水处理领域，具体涉及一种具有微生物发酵污水处理功能的工业污水净化系统。
背景技术
多种过滤装置运用于废水处理当中，其中包括上流式过滤机、上流澄清池、下流过滤机和双向过滤机等等。上述的过滤机利用水体相对于过滤层流动方向不同来加快过滤速度和提高过滤效果。另外过滤装置还根据过滤推动力的不同，分为重力过滤机、加压过滤机和真空过滤机等等，重力过滤机利用重力使得水体流经过滤层，其缺点是速度慢。加压过滤机和真空过滤机对水体施加外部压力，促使水体流经过滤层，其缺点就是消耗能量多，不利于环保。
上述全部的过滤机都不能实现自动化，需要另外使用清洁装置清洁过滤机。
发明内容
本发明解决的技术问题是提供一种具有微生物发酵污水处理功能的工业污水净化系统，解决过滤机不能自动化清洗，操作繁琐，能源消耗大的问题。

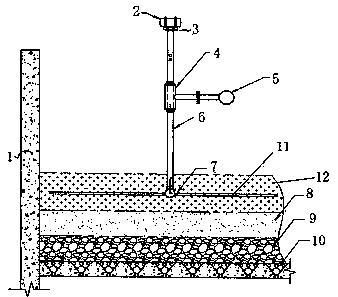

为达到上述目的，本发明所采用的技术方案是：一种具有微生物发酵污水处理功能的工业污水净化系统，包括过滤腔、排水管、过滤层、通风格栅系统，所述过滤层设置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;所述通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口和横向格栅，所述垂直竖管顶端安装振荡器，振荡器用金属平板固定，调整器设于垂直竖管上，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的底端安装在横向格栅的中心，横向格栅内部与水平出气口连接;
所述排水管的端部与一生物处理管相连，所述生物处理管可转动的与所述排水管连接，所述生物处理管的内壁上覆盖有菌膜，所述生物处理管的管壁上设有通孔。
废水过滤时，通风格栅系统上的振荡器振动，带动下面的横向格栅同时振动，另外供气装置压迫空气进入中空的垂直竖管，空气由水平出气口流出，使得与横向格栅接触的过滤层形成亚流化层，通风格栅系统得以缓慢插入过滤层中，促进废水的过滤效率和速度。废水中的杂质滞留在过滤层中，通风格栅系统挤压杂质成块，方便取出。
所述过滤腔可以使用混凝土、金属或者其他适宜的材料制成，过滤腔的横截面形状为圆筒形或长方形。
所述过滤层从上到下依次为无烟煤、细砂、砾石。
所述振荡器的使用频率范围为30～60Hz。
本发明结构简单，清洗方便，效率进一步提高，能源消耗减少。
