申请日2016.02.26
公开(公告)日2016.07.27
IPC分类号C02F11/12
摘要
本实用新型公开了一种节能高效污泥烘干设备，包括有污泥储料罐、污泥预热器、干燥炉以及燃烧炉，其中所述污泥储料罐底端连接有污泥输送管，所述污泥输送管从污泥预热器底端穿进、侧面穿出，最终连接到干燥炉进料口处，所述干燥炉炉体的正中心从上到下安置有一种主刀轴，主刀轴上连接有多个刀杆，刀杆上安装有刮料刀，所述刮料刀下方设有托料盘，所述干燥炉炉体底端设有干燥污泥出料口，炉体靠近污泥预热器一侧通过管道连接有旋风粉尘回收装置。本实用新型利用直燃方式，直接将高温燃烧后的气体与部分低温气体混合成中高温气体，用于干燥湿污泥，其充分利用了燃烧尾气与蒸气余热，使得燃料成本可以大幅度节约。

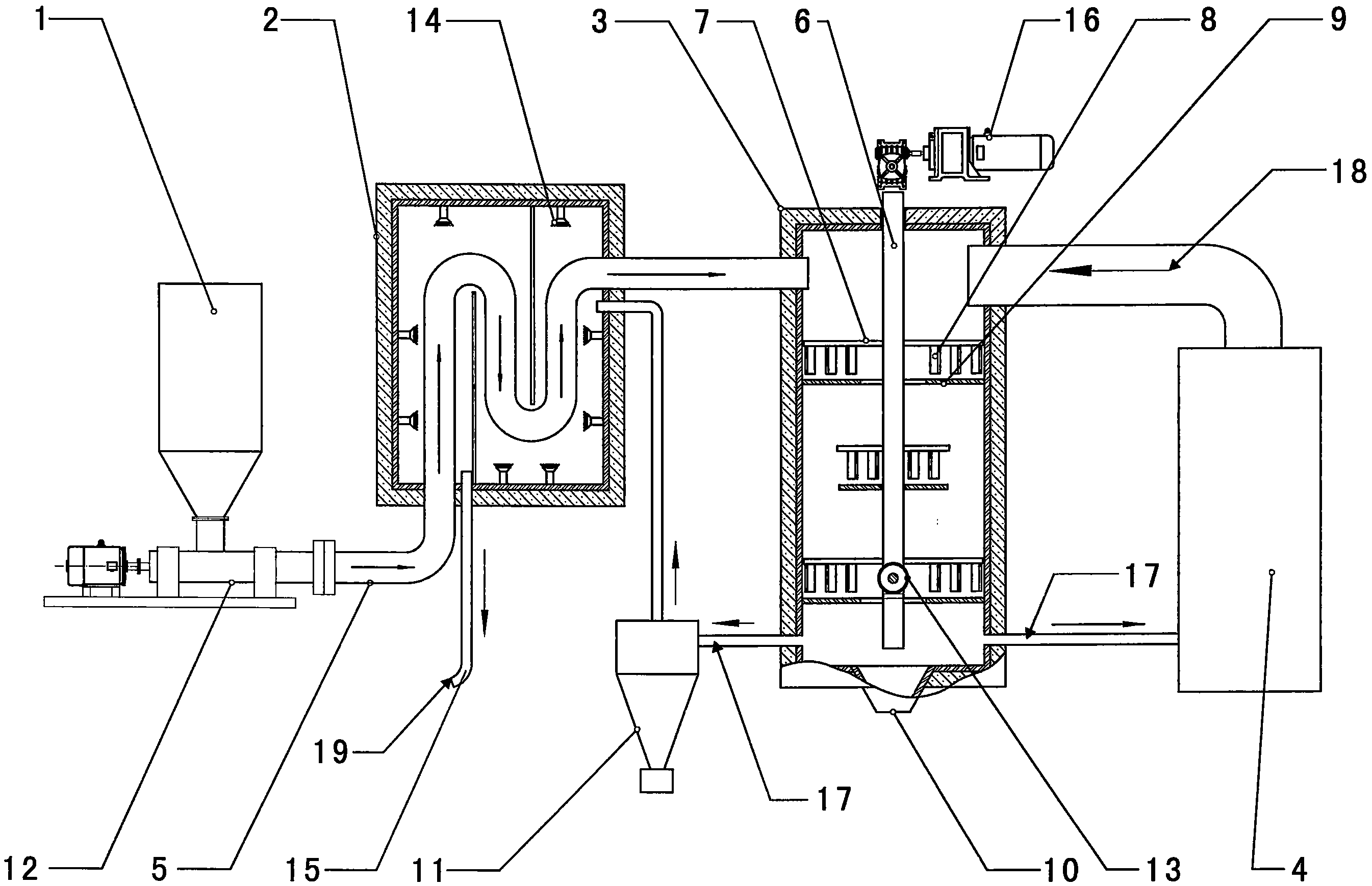

摘要附图
权利要求书
1.一种节能高效污泥烘干设备，其特征在于，包括有污泥储料罐、污泥预热器、干燥炉以及燃烧炉，其中所述污泥储料罐底端连接有污泥输送管，所述污泥输送管从污泥预热器底端穿进、侧面穿出，最终连接到干燥炉进料口处，所述干燥炉炉体的正中心从上到下安置有一种主刀轴，主刀轴上连接有多个刀杆，刀杆上安装有刮料刀，所述刮料刀下方设有托料盘，所述干燥炉炉体底端设有干燥污泥出料口，炉体靠近污泥预热器一侧通过管道连接有旋风粉尘回收装置，所述旋风粉尘回收装置另一端通过管道与污泥预热器相连接，所述燃烧炉与干燥炉上下均设有连通管道。
2.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述污泥输送管与污泥储料罐连接处设有污泥输送泵。
3.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述刀杆、刮料刀及托料盘组合由上至下设有若干层，且相邻两层的刮料刀方向须相反。
4.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述托料盘原材料为实心材质。
5.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述刮料刀与托料盘间须留有一定间隙。
6.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述相邻两层托料盘的漏料位置须分别设于中间及两端。
7.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述干燥炉炉体最下面几层的刀杆上安装有滚筒。
8.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述污泥预热器的内壁均匀分布有若干清洗喷头。
9.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述污泥预热器的底端设有一个废气管。
10.根据权利要求1中所述的一种节能高效污泥烘干设备，其特征在于：所述主刀轴上设置有驱动电机。
说明书
一种节能高效污泥烘干设备
技术领域
本实用新型涉及污泥处理设备领域，具体地说，涉及一种节能高效污泥烘干设备。
背景技术
污泥是城市污水处理厂在水处理过程中产生的沉淀物质，既含有大量的水分、微生物、有机质及丰富的氮、磷、钾等营养物质，又有超标重金属、病原微生物等。近年来随着我国城市人口不断增加和经济的不断发展，城市生活污水和工业废水的排放量随之增大，污泥治理的压力也越来越大。
污泥烘干机是针对污泥这一类具有高水分、高粘性、高持水性和低热值等特点的物料，专门研发设计的污泥专用干燥设备。污泥干燥的作用是：污泥没干化前含水量很高，剩余污泥含水量达99.2%～99.5%，经过浓缩池后的污泥含水量为95～97%，压滤后的含水量在80%左右，之所以要降低含水率以及污泥干化，一是污水厂污泥产量都比较大，必须降低污泥体积，以便后续运输、处理方便，二是国内污泥处理很多都是以填埋的方式运往垃圾填埋厂，减少体积可以也可以为填埋厂节约空间，三是污泥要经过一些处理后，干化才可以作为肥料、建筑材料使用。但现有污泥烘干设备广泛存在能耗过高，预处理复杂的问题，使推广难度很大。
发明内容
本实用新型则根据上述背景，设计出了一种能耗低的、用于干燥湿污泥的节能高效污泥烘干设备。
为解决上述问题，本实用新型所采用的技术方案是：
一种节能高效污泥烘干设备，其特征在于，包括有污泥储料罐、污泥预热器、干燥炉以及燃烧炉，其中所述污泥储料罐底端连接有污泥输送管，所述污泥输送管从污泥预热器底端穿进、侧面穿出，最终连接到干燥炉进料口处，所述干燥炉炉体的正中心从上到下安置有一种主刀轴，主刀轴上连接有多个刀杆，刀杆上安装有刮料刀，所述刮料刀下方设有托料盘，所述干燥炉炉体底端设有干燥污泥出料口，炉体靠近污泥预热器一侧通过管道连接有旋风粉尘回收装置，所述旋风粉尘回收装置另一端通过管道与污泥预热器相连接，所述燃烧炉与干燥炉上下均设有连通管道。
进一步地，所述污泥输送管与污泥储料罐连接处设有污泥输送泵。
进一步地，所述刀杆、刮料刀及托料盘组合由上至下设有若干层，且相邻两层的刮料刀方向须相反。
进一步地，所述托料盘原材料为实心材质。
进一步地，所述刮料刀与托料盘间须留有一定间隙。
进一步地，所述相邻两层托料盘的漏料位置须分别设于中间及两端。
进一步地，所述干燥炉炉体最下面几层的刀杆上安装有滚筒。
进一步地，所述污泥预热器的内壁均匀分布有若干清洗喷头。
进一步地，所述污泥预热器的底端设有一个废气管。
进一步地，所述主刀轴上设置有驱动电机。
本实用新型利用直燃方式，直接将高温燃烧后的气体与部分低温气体混合成中高温气体，用于干燥湿污泥，其充分利用了燃烧尾气与蒸气余热，使得燃料成本可以大幅度节约。国内目前每年有几千万吨污泥需要干燥减量处理，所以该设备具有极大的经济效益与节能减排等环境效益。
另外该设备除了应用于所有类别污泥干燥处理外，还能应用于蓝藻、化工产品、酒糟、养殖场废弃物、采矿废弃物等其它一些干燥领域。
同时下面结合附图和具体实施方式对本实用新型作进一步说明。
