申请日2016.02.29
公开(公告)日2016.06.15
IPC分类号C02F9/12
摘要
本发明公开了一种可多级净化的污水处理装置，包括外壳和水箱，外壳的一侧设有控制器，水箱位于外壳的另一侧，外壳的内部等距离设有两块挡板，两块挡板均为空心结构，并且两块挡板将外壳的内部隔成三个等宽度的沉淀室、磁化室和吸附室，两个挡板的内部均设有两个电动伸缩杆，两个电动伸缩杆的末端均与套板的一端连接，套板的另一端穿插挡板并与外壳的内腔底部相接处，两个挡板的底部两端均设有过滤网，并且两个过滤网的另一端均与外壳的内腔底部相连。本发明原理简单，操作方便，并且通过三室多级净化，使得净化彻底，并且本发明无需使用太多能源，具有节省成本，增大效益的优势。

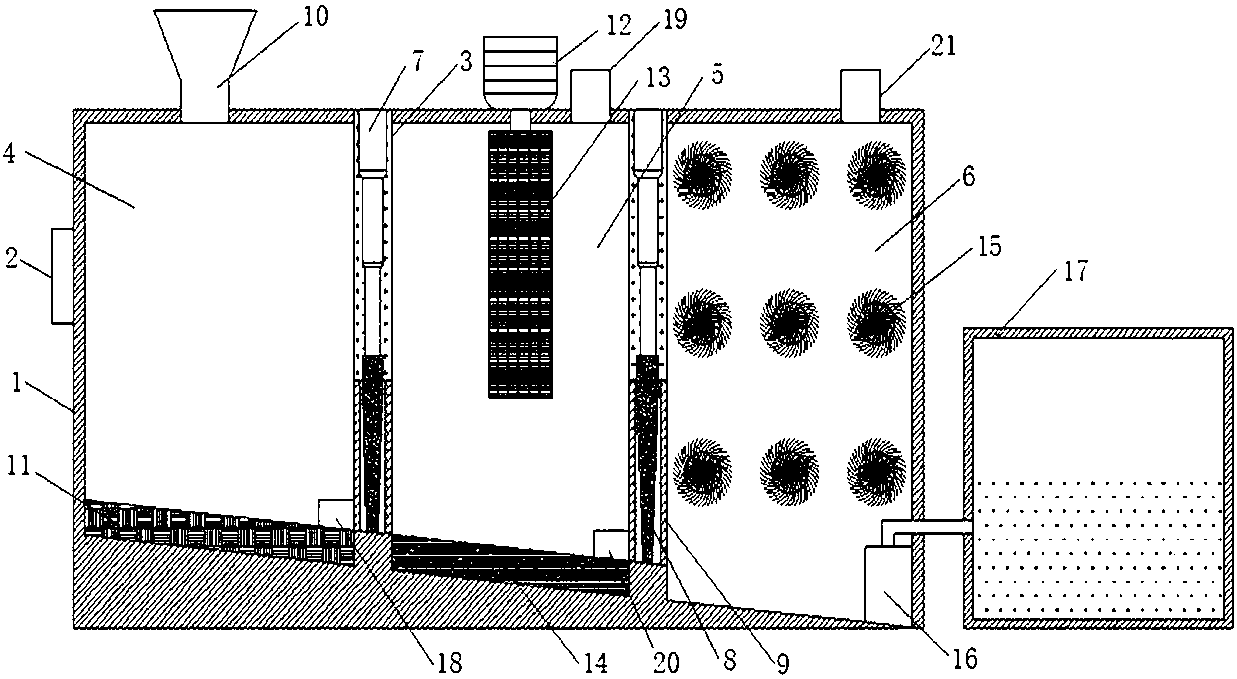

摘要附图
权利要求书
1.一种可多级净化的污水处理装置，包括外壳(1)和水箱(17)，其特征在于：所述外壳(1)的一侧设有控制器(2)，水箱(17)位于外壳(1)的另一侧，外壳(1)内腔底面倾斜设置，所述外壳(1)的内部等距离设有两块挡板(3)，两块挡板(3)均为空心结构，并且两块挡板(3)将外壳(1)的内部隔成三个等宽度的沉淀室(4)、磁化室(5)和吸附室(6)，两个挡板(3)的内部均设有两个电动伸缩杆(7)，两个电动伸缩杆(7)的末端均与套板(8)的一端连接，套板(8)的另一端穿插挡板(3)并与外壳(1)的内腔底部相接处，两个挡板(3)的底部两端均设有过滤网(9)，两个过滤网(9)位于套板(8)的两侧，并且两个过滤网(9)的另一端均与外壳(1)的内腔底部相连，所述沉淀室(4)的顶部设有进水斗(10)，沉淀室(4)的底部设有毛毯(11)，毛毯(11)的顶部一侧设有第一水位传感器(18)，所述磁化室(5)的顶部分别设有驱动电机(12)和第一抽气装置(19)，驱动电机(12)位于磁化室(5)顶部的中心处，第一抽气装置(19)位于驱动电机(12)的一侧，驱动电机(12)的输出端穿插外壳(1)并连接位于磁化室(5)内部的磁化棒(13)，磁化室(5)的底部设有磁铁板(14)，磁铁板(14)的顶部一侧设有第二水位传感器(20)，所述吸附室(6)的顶部设有第二抽气装置(21)，吸附室(6)的一侧内壁上设有多组旋转机构，多组旋转机构的旋转端均套接有毛球(15)，吸附室(6)的底部设有水泵(16)，水泵(16)的出水口通过水管与水箱(17)的进水口相连，所述控制器(2)分别与电动伸缩杆(7)、驱动电机(12)、水泵(16)、第一水位传感器(18)、第一抽气装置(19)、第二水位传感器(20)、第二抽气装置(21)和旋转机构电性连接。
2.根据权利要求1所述的一种可多级净化的污水处理装置，其特征在于：所述第一抽气装置(19)和第二抽气装置(21)均包括通气管和抽风机，两个通气管分别位于磁化室(5)和吸附室(6)的顶部，两个抽风机分别位于两个通气管分别与磁化室(5)和吸附室(6)的连接处。
3.根据权利要求1所述的一种可多级净化的污水处理装置，其特征在于：所述毛球(15)套接的旋转机构包括电机和转轴，电机位于吸附室(6)的外壁，电机的输出端穿插吸附室(6)的外壁并通过联轴器与吸附室(6)内部的转轴相连，转轴的另一端通过锁紧机构与毛球(15)相连。
4.根据权利要求1所述的一种可多级净化的污水处理装置，其特征在于：所述外壳(1)的正面设有三扇与沉淀室(4)、磁化室(5)和吸附室(6)相对应的密封门。
5.根据权利要求1所述的一种可多级净化的污水处理装置，其特征在于：所述水泵(16)的进水口处设有滤布。
说明书
一种可多级净化的污水处理装置
技术领域
本发明涉及污水环保技术领域，具体为一种可多级净化的污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。因为污水含有大量污染物，因此污水不能没经过处理就排放，会造成新的水源或区域被污染，影响人们的生活，破坏生态环境。而常常处理污水的设备或装置被称为污水处理设备，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，污水处理设备有很多种，通常处理污水的方法也不同，如专利CN204039087U中公开了一种污水处理装置，主要通过加热腔来蒸发污水，达到收集污水中含有的重金属，并且蒸发的水蒸汽通过排气孔出来，达到净化的效果，但这种方法并不实用，需要耗费能源，使得成本大大增加。
发明内容
本发明的目的在于提供一种可多级净化的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种可多级净化的污水处理装置，包括外壳和水箱，所述外壳的一侧设有控制器，水箱位于外壳的另一侧，外壳内腔底面倾斜设置，所述外壳的内部等距离设有两块挡板，两块挡板均为空心结构，并且两块挡板将外壳的内部隔成三个等宽度的沉淀室、磁化室和吸附室，两个挡板的内部均设有两个电动伸缩杆，两个电动伸缩杆的末端均与套板的一端连接，套板的另一端穿插挡板并与外壳的内腔底部相接处，两个挡板的底部两端均设有过滤网，两个过滤网位于套板的两侧，并且两个过滤网的另一端均与外壳的内腔底部相连，所述沉淀室的顶部设有进水斗，沉淀室的底部设有毛毯，毛毯的顶部一侧设有第一水位传感器，所述磁化室的顶部分别设有驱动电机和第一抽气装置，驱动电机位于磁化室顶部的中心处，第一抽气装置位于驱动电机的一侧，驱动电机的输出端穿插外壳并连接位于磁化室内部的磁化棒，磁化室的底部设有磁铁板，磁铁板的顶部一侧设有第二水位传感器，所述吸附室的顶部设有第二抽气装置，吸附室的一侧内壁上设有多组旋转机构，多组旋转机构的旋转端均套接有毛球，吸附室的底部设有水泵，水泵的出水口通过水管与水箱的进水口相连，所述控制器分别与电动伸缩杆、驱动电机、水泵、第一水位传感器、第一抽气装置、第二水位传感器、第二抽气装置和旋转机构电性连接。
优选的，所述第一抽气装置和第二抽气装置均包括通气管和抽风机，两个通气管分别位于磁化室和吸附室的顶部，两个抽风机分别位于两个通气管分别与磁化室和吸附室的连接处。
优选的，所述毛球套接的旋转机构包括电机和转轴，电机位于吸附室的外壁，电机的输出端穿插吸附室的外壁并通过联轴器与吸附室内部的转轴相连，转轴的另一端通过锁紧机构与毛球相连。
优选的，所述外壳的正面设有三扇与沉淀室、磁化室和吸附室相对应的密封门。
优选的，所述水泵的进水口处设有滤布。
与现有技术相比，本发明的有益效果是：本发明针对背景技术中提出的问题，设置了一种可多级净化的污水处理装置，通过沉淀室和毛毯，达到初步净化和吸附较大异物的效果，通过磁化室、磁化棒和磁铁板，达到进一步净化的效果，通过吸附室和多组吸附毛球，达到吸附细微污染物的效果，通过水泵和水箱，达到收集净化过的水的效果，本发明原理简单，操作方便，并且通过三室多级净化，使得净化彻底，并且本发明无需使用太多能源，具有节省成本，增大效益的优势。
